Кулер 120х120

Уральский федеральный университет имени первого Президента России Б.Н. Ельцина
Институт Новых материалов и технологий
Кафедра «Подъемно-транспортных машин и роботов»
Индивидуальная работа по дисциплине «Система автоматизированного производства»
Екатеринбург, 2020 г.

Исходные данные: необходимо разработать кулер (вентилятор) для охлаждения ПК, который будет состоять из не менее 4-х сложных деталей.

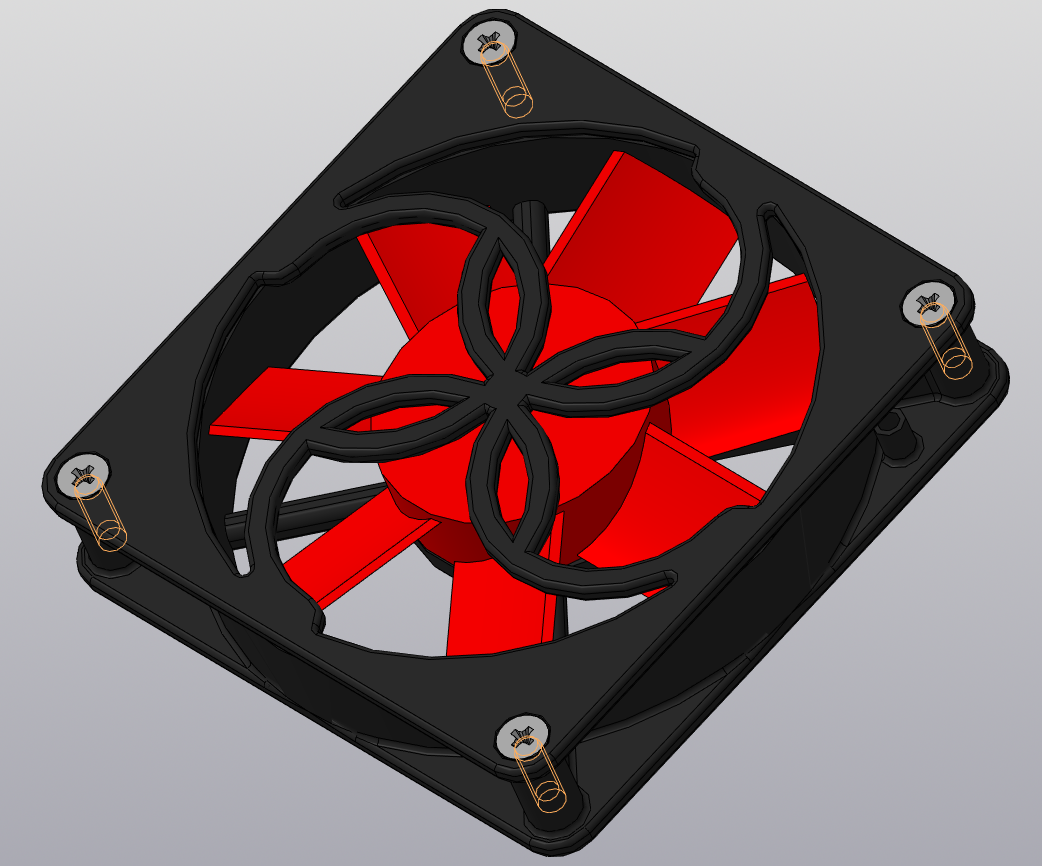

В данной работе была разработана сборка кулера для ПК. Итоговые габаритные размеры 120х120х25 (ДхШхВ).
Графическая часть содержит детали для сборки, саму сборку Кулера, а также два чертежа по этой сборке.

Состав:
1. Вентилятор (сборка)
2. Вентилятор
3. Крышка
4. Магнит
5. Магниты моторчика
6. Моторчик (сборка)
7. Остов моторчика
8. Остов кулера
9. Плата
10. Кулер (сборка)
11. Чертеж крышки
12. Чертеж кулера
