Модель вытяжного зонта 3000х4800х1200

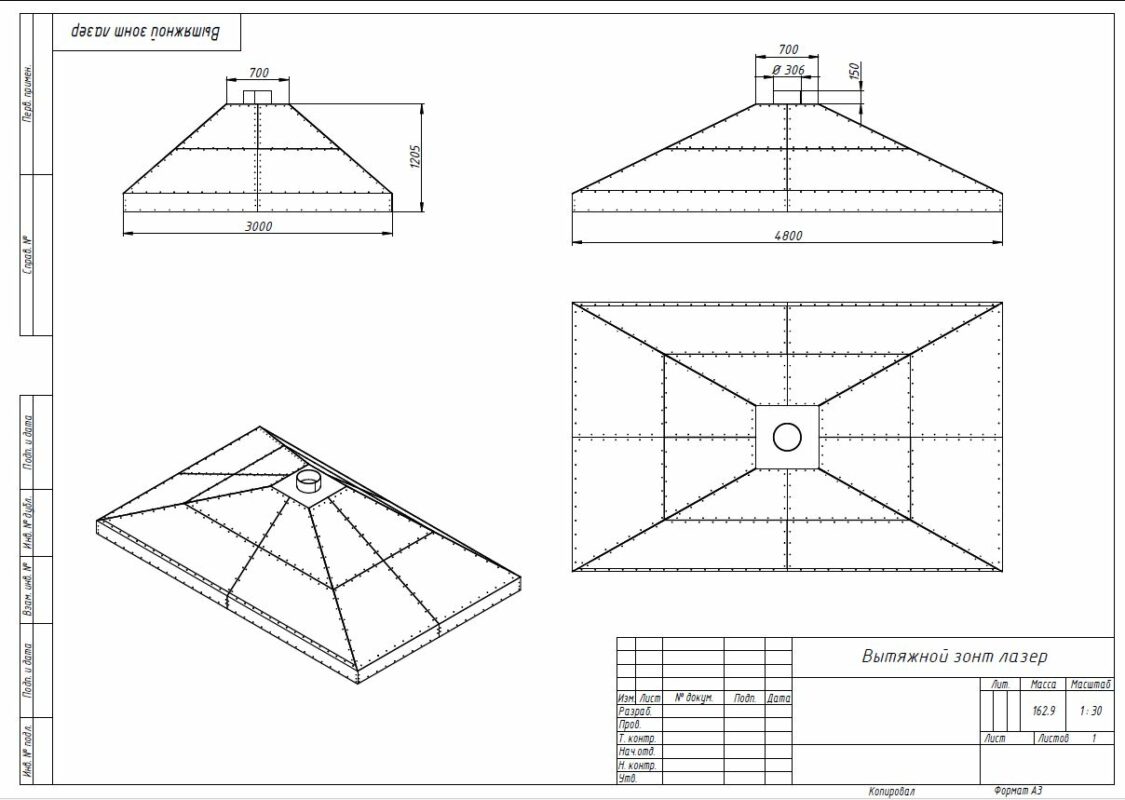

Модель разработана для установки над лазером для дымоудаления.
размеры 3000х4800х1200

3D Модели 3D модель вытяжного зонта

Автор

slivkin.a.v

Дата

13.11.2025

Язык

Русский

Состав

Входит DXF файлы для резки, PDF файл с размера, модель inventor 2022 и модель в STEP

Софт

Inventor 2022 Как открыть?
