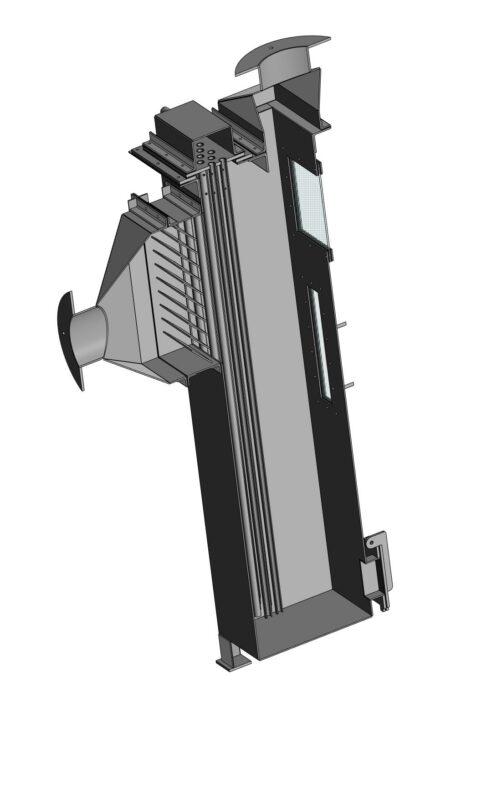

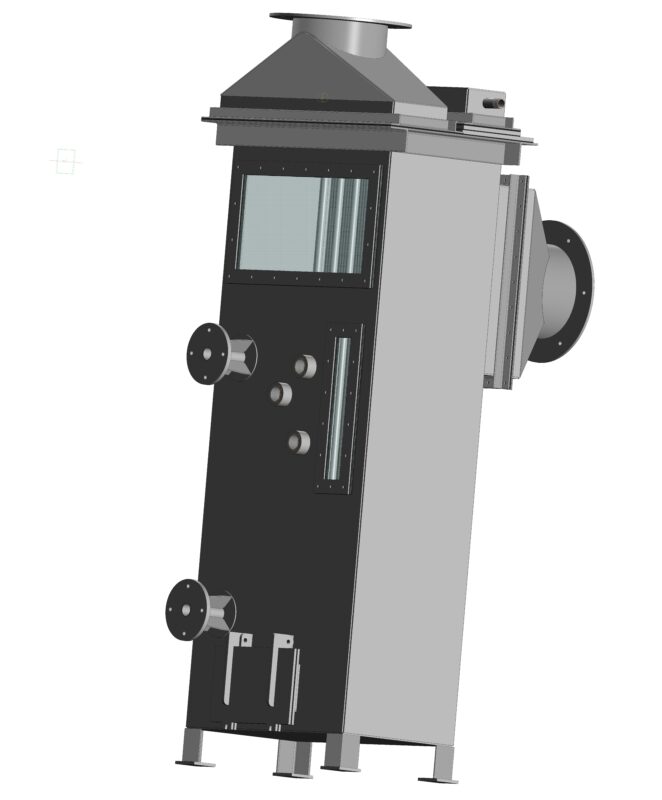

Мокрый фильтр для фильтрации запыленного воздуха с помощью повышенной влажности. Габариты 1581х785. Расчетный расход 3000л/мин
- Главная -
- Чертежи -
- Инженерные системы -
- Вентиляция и кондиционирование -
- Мокрый фильтр 3000 л/мин
Мокрый фильтр 3000 л/мин
0
1
50
0
0
100
Сообщить о проблеме
Автор
Александр Буханцов
Дата
01.04.2025
Язык
Русский
Состав
3D Сборка
Софт
КОМПАС-3D V21
Как открыть?
Отзывов пока нет
Содержимое архива
-
Барботаж.a3d
-
Боковая деталь крышки.m3d
-
Боковая деталь перехода.m3d
-
Боковая стенка корпуса.m3d
-
Боковина перехода.m3d
-
Верх крышки.m3d
-
Выходной патрубок.a3d
-
Держатель датчика уровня.m3d
-
Деталь перехода.m3d
-
Дно корпуса.m3d
-
Задняя стенка корпуса.m3d
-
Корпус фильтра.a3d
-
Крышка.a3d
-
Крышка корпуса.m3d
-
Крышка окна ревизии.m3d
-
Крышка подачи воздуха.a3d
-
Лист боковой выходного.m3d
-
Лист торцевой выходного.m3d
-
Мокрый фильтр.a3d
-
Мокрый фильтр.jpg
-
Окно прочистки.a3d
-
Окно уровня .m3d
-
Окно уровня фланец.m3d
-
Ответная часть петли.m3d
-
Патрубок.m3d
-
Патрубок с фланцем.a3d
-
Передняя стенка корпуса.m3d
-
Переход 400х400- Ф200.a3d
-
Петля.m3d
-
Платик.m3d
-
Плита с отверстиями .m3d
-
Плита тонеля.m3d
-
Прокладка резина перехлдная нижняя.m3d
-
Прокладка резиновая.m3d
-
Прокладка резиновая 400х400.m3d
-
Прокладка резиновая выходного.m3d
-
Прокладка резиновая окна ревизии.m3d
-
Прокладка резиновая переходная.m3d
-
Прокладка резиновая уровня.m3d
-
Ребро жесткости патрубка.m3d
-
Ребро направляющее.m3d
-
Ревизионное окно фланец.m3d
-
Сгон.m3d
-
Смотровое окно.m3d
-
Стенка боковая прочистки.m3d
-
Стенка торцевая прочистки.m3d
-
Тонель.a3d
-
Торцевая деталь крышки.m3d
-
Торцевая деталь перехода.m3d
-
Труба 30х2.5.m3d
-
Труба Ф200 Амг5.m3d
-
Труба аэрации.m3d
-
Уголок 25х3 АМг5 L-155мм.m3d
-
Уголок 25х3 АМг5 L-400.m3d
-
Уголок 25х3 АМг5 L-450.m3d
-
Уголок 25х3 АМг5 L-600мм.m3d
-
Уголок 50х4 АМг5 L-70.m3d
-
Уголок 50х4 АМг5 L-315.m3d
-
Уголок 50х4 АМг5 L-494 мм.m3d
-
Уголок 50х4 АМг5 L-600.m3d
-
Уголок АМг5-25х3 L-110.m3d
-
Уголок АМг5-25х3 L-530.m3d
-
Фланец.m3d
-
Фланец Ф200.m3d
-
Фланец приварной.m3d
-
Фланец прочистки.m3d
-
Фланнец переходной.m3d
