Отопление и вентиляция жилого дома

НГАСУ (Сибстрин)
Кафедра: Теплогазоснабжения и вентиляции
Курсовой проект по дисциплине "Теплоснабжение и вентиляция "
на тему: "Отопление и вентиляция жилого дома"
Новосибирск 2019

Исходные данные: Запроектировать и рассчитать систему для дома двухэтажного с подвалом и двумя гаражами в г. Воронеж
Параметры теплоносителя 110-70 С
1.Характеристика наружных ограждений:
1.1Стены:
Штукатурка из цементо-песчаного раствора 0,03м.
Утеплитель- Плиты минеральные р=90кг/м3
Кирпичная кладка из кирпича глиняного обыкновенного 0,36м.
Штукатурка цементно-песчаным раствором 0,02м.
1.2. Чердачное перекрытие:
Стяжка цементно-песчаная 0,04м.
Утеплитель-пенополистирол р=35 кг/м3
Пароизоляция -рубероид 0,015м.
Выравнивающий слой из цементно-песчаного раствора 0,01м.
Железобетонная плита перекрытия без пустот 0,25м.
1.3. Пол над подвалом:
Линолеум поливинилхлоридный 0,002м; р=1400 кг-м3
Выравнивающий слой из цементно-песчаного раствора 0,02м.
Утеплитель- маты из стеклянного штапельного волокна URSA р=15кг/м3
Пароизоляция- битумная мастика р=1400 кг/м3; 0,003м.
Железобетонная плита перекрытия без пустот 0,25м.
1.4 Окна в жилых помещениях и кухнях 1,8*1,5м.; на лестничной клетке 1,3*1,3м.
1.5. Наружние двери высотой 2,1м.

Введение
Исходные данные
Тепловой режим здания
Расчетные параметры наружного воздуха
Расчетные параметры внутреннего воздуха
Теплотехнический расчет ограждающих конструкций
Окна
Двери
Тепловой баланс помещений
Потери теплоты через ограждающие конструкции
Расчет теплоты на нагревание вентиляционного воздуха
Бытовые тепловыделения
Теплопотери здания по укрупненным измерителям
Система отопления
Выбор системы отопления и типа отопительных приборов
Тепловой расчет нагревательных приборов
Гидравлический расчет системы отопления
Расчёт и выбор схемы индивидуального теплового пункта
Системы вентиляции, нормы воздуховода
Требования пожарной безопасности к системам отопления и
вентиляции.
Список литературы
Приложение А. Расчёт теплопотерь здания.
Приложение Б. Расчёт отопительных приборов.
Приложение В. Гидравлический расчёт системы отопления.
Приложение Г. -План первого этажа.
-План второго этажа.
-План подвала.
Приложение Д. Схема системы отопления
Приложение Е. Тепловой узел

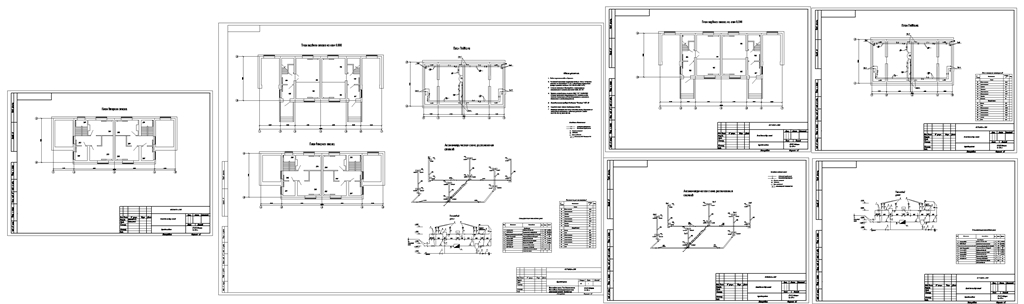

Состав: План первого этажа; план второго этажа; План подвала; Тепловой узел; Аксонометрическая схема расположения стояков Язык документа

Софт: AutoCAD 2018

Сайт: www

Файлы:

Каталог / Инженерные системы / Вентиляция и кондиционирование / Отопление и вентиляция жилого дома

п з.DOCX
Самостоятельная работа лист 1.dwg
