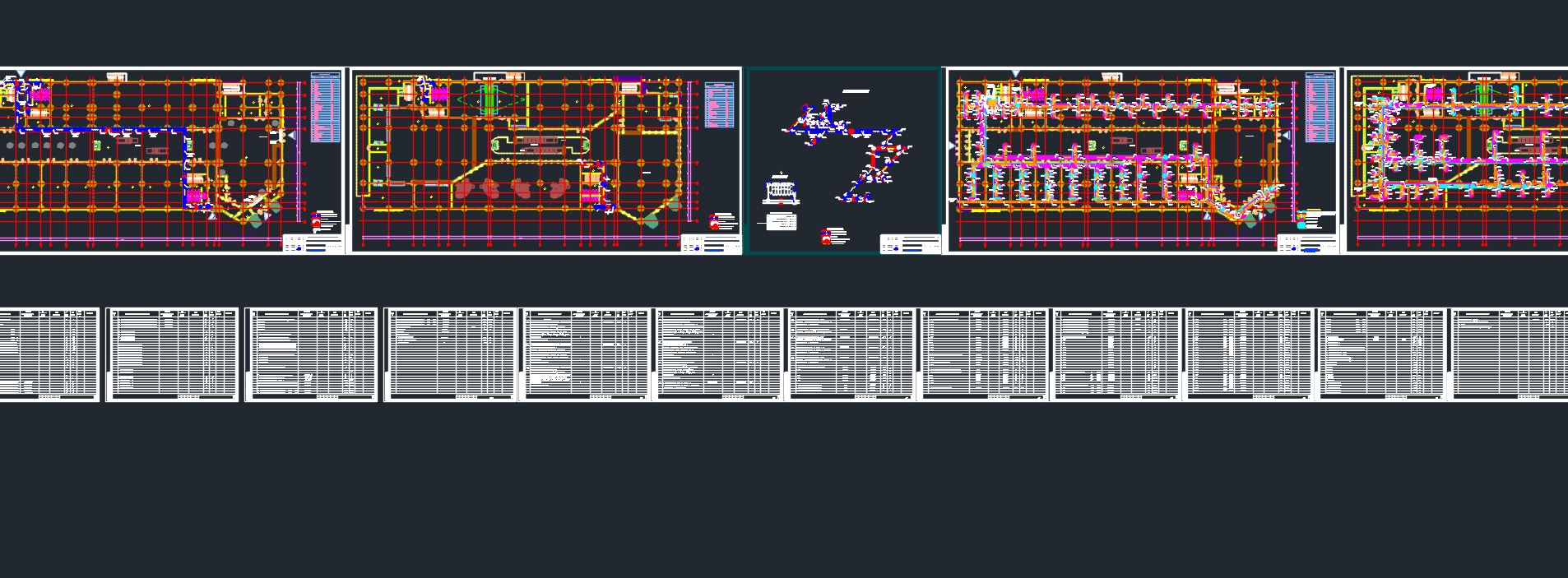

ОВ торгово-развлекательного комплекса

Отопление и вентиляция Торгово-развлекательного комплекса в кибрайском районе г.Ташкента. приточно-вытяжная вентиляция

Общие указания
Настоящий проект отопления, вентиляции и холодоснабжения выполнен на основании задания на проектирование и архитектурно-строительных чертежей. Рабочие чертежи разработаны в соответствии с действующими нормами, правилами и стандартами Республики Узбекистан:
-КМК 2.01.01-94 Климатические и физико-геологические данные для проектирования;
-КМК 2.04.05-97* "Отопление, вентиляция и кондиционирование воздуха"
-ШНК 2.08.02-09* "Общественные здания и сооружения".
-КМК 2.01.04-97 Строительная теплотехника;
-КМК 2.04.14-96 Тепловая изоляция оборудования и трубопроводов;
Источником теплоснабжения является котельная расположенная на площадке. Теплоноситель вода с параметрами 80-60°C.
Расчетные параметры наружного воздуха приняты:
- для зимнего периода tн=-14°С ( параметры "Б")
- для летнего периода tн=+31,4°С ( параметры "А").
- для летнего периода tн=+35,6°С ( параметры "Б").
Отопление
Система отопления помещений: тех помещений, сан-узлов, кухни и лестничных клеток двухтрубная, горизонтальная с нижней разводкой падающей магистрали из полипропиленовых труб. В качестве нагревательных приборов приняты алюминиевые радиаторы. Отопление остальных помещений воздушное с помощью канальных фанкойлов.
Воздухоудаление из системы отопления осуществляется из отопительных приборов с помощью кранов Маевского и автоматических воздухоотводчиков установленных в верхних точках системы. Слив воды осуществляется с концевых участков и нижних точек системы отопления.
Расчетные параметры внутреннего воздуха в зимний период приняты:
Твн.=+16, +18°С.
Теплоносителем для систем отопления служит вода с параметрами 80-60°C.
У дверей главных входов в здание, предусмотрена электрическая воздушно-тепловая завесы с необходимой системой автоматики.
Вентиляция.
В проекте предусмотрена приточно-вытяжная вентиляция с механическим и естественным побуждением. Естественная вентиляция в здании осуществляется через открывание оконных блоков и неплотности строительных конструкций.
Приточные установки оснащены фильтрами, водяными воздухонагревателями и воздухоохладителями. Для уменьшения шума до требуемых параметров на системах предусмотрены шумоглушители. Приточные и вытяжные установки установлены в коридорах под потолком и на улице. Система ПВ1 осуществляют воздухообмен в Магазины в осях Б-Е. Система ПВ2 осуществляют воздухообмен в Магазины в осях Ж-М. Холл и детская комната обслуживается системой ПВ3. Для воздухообмена Кинотеатров и зоны VR предусмотрена система ПВ4. П1 обеспечивает воздухообмен в Фудкортах и помещения обеденного зала. Подачу свежего воздуха офисных помещений обеспечивает система П2. Для вытяжки офисных помещений предусмотрена система В3.

Санузлы в осях 10-12 обслуживаются системой В1. Санузлы в осях 2-5 обслуживаются системой В2.
В4-В9 осуществляют воздухообмен в фудкортах помещений горячего цеха. На вытяжных зонтах системах горячих цехов установлены жыроуловители.
Воздуховоды прокладываются с пределом огнестойкости 0,5 часа. Теплоснабжение приточных установок от котельной. Холодоснабжение от чиллера.
Дымоудаление
Проектом предусмотрены противопожарные мероприятия:
Дымоудаление из холлов и коридоров; подпор воздуха в лестницу и лифтовую шахту.
В качестве агрегатов дымоудаления приняты радиальные вентиляторы с температурой рабочей среды не ниже 300°С. Все воздуховоды приняты из плотной оцинкованной стали. Соединение воздуховодов предусмотреть бесфланцевое-бандажное. Воздуховоды систем противодымной защиты применить класса "П" из тонколистовой кровельной стали толщиной 1,2мм по ГОСТ 19903-74. Места прохода транзитных воздуховодов через стены и перегородки следует уплотнить негорючими материалами, обеспечивая нормируемый предел огнестойкости пересекаемого ограждения. Вентиляционные системы при возникновении пожара автоматически отключаются и включаются системы дымоудаления и подпора воздуха.
Холодоснабжение.
Для летнего периода предусмотрена система охлаждения фанкойлами, рассчитанная на компенсацию теплопоступлений в помещении.
Проектом приняты канальные и кассетные фанкойлы. Конденсат который вырабатывают фанкойлы удаляется через систем конденсатопроводов в приямок или систему канализации.
Холодоснабжение приточных установок и фанкойлов осуществляется от холодильной машины (чиллера), расположенной на площадке здания.
Холодоноситель-вода с параметрами Х1=7°C, Х2=12°С.
Расчетные параметры внутреннего воздуха в летний период приняты:
Твн.=+22, +25°С.
Трубопроводы систем тепло-холодоснабжения приняты из стальных водогазопроводных труб по ГОСТ10704-91 и полипропиленовых с фольгой.
Трубопроводы систем тепло-холодоснабжения изолирубтса теплоизоляционными материалами k-flex.
