ОВиК модульной гостиницы с кафе. Отопление от котельной. Кондиционирование и вентиляция.

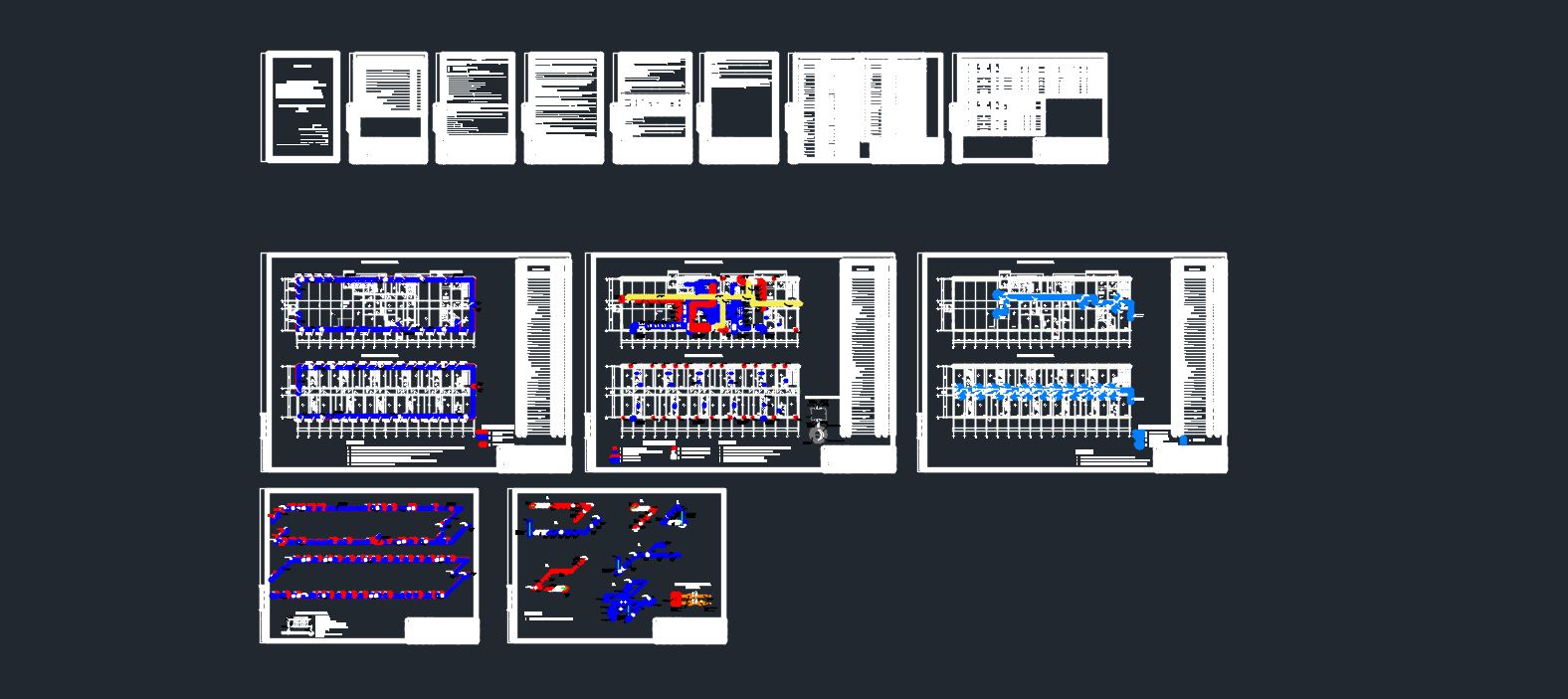

Данный раздел чертежей марки ОВиК разработаны для "Строительство гостиницы на 23 номера и кафе на 124 места", расположенной по адресу: Краснодарский край
Раздел «Отопление и вентиляция» выполнен на основании Технического задания, согласно постановлению Правительства РФ от 16 февраля 2008 г. №87 «О составе разделов проектной документации и требованиях к их содержанию», а также в соответствие с действующими нормативными документами, с соблюдением санитарных норм и правил, требований действующего законодательства.
а) сведения о климатических и метеорологических условиях района строительства, расчетных параметрах наружного воздуха;
По строительно-климатическому районированию участок относится к зоне III В. Климат умеренно континентальный.
Расчетные параметры наружного воздуха для проектирования отопления приняты по СП 131.13330.2018:
Расчетная температура наружного воздуха:
отопление: -20°С;
вентиляция (зима): -20°С;
вентиляция (лето): +33°С;
Продолжительность отопительного периода: 159 суток
Средняя температура отопительного периода: +1,0°С;
Барометрическое давление: 1015 гПа.
б) сведения об источниках теплоснабжения, параметрах теплоносителей систем отопления и вентиляции;
Источником теплоснабжения для здания гостиницы служит проектируемая котельная, находящаяся рядом со зданием гостиницы. Температурный график теплоносителя в отопительный период для системы радиаторного отопления 80/60 °С, для системы теплоснабжения вентиляции 80/60 °С.
в) описание и обоснование способов прокладки и конструктивных решений, включая решения в отношении
диаметров и теплоизоляции труб теплотрассы от точки присоединения к сетям общего пользования до объекта капитального строительства;
Все трубопроводы системы отопления выполнить из армированных полипропиленовых труб по ГОСТ 32415-2013. Трубы для контуров теплого пола принять из сшитого полиэтилена по ГОСТ 32415-2013. Монтаж системы отопления выполнить в соответствии с требованиями СП 73.13330.2016 "Внутренние санитарно-технические системы зданий" актуализированная редакция СНиП 3.05.01-85*. Крепление трубопроводов производить по чертежам серии 4.904-69 "Детали крепления санитарно-технических приборов и трубопроводов".
г) перечень мер по защите трубопроводов от агрессивного воздействия грунтов и грунтовых вод;
Не требуется.
д) обоснование принятых систем и принципиальных решений по отоплению, вентиляции и кондиционированию воздуха помещений с приложением расчета совокупного выделения в воздух внутренней среды помещений химических веществ с учетом совместного использования строительных материалов, применяемых в проектируемом объекте капитального строительства, в соответствии с методикой, утверждаемой Министерством строительства и жилищно-коммунального хозяйства Российской Федерации;
Отопление
Проектом предусматривается устройство двухтрубной системы отопления.
Параметры теплоносителя - 80/60°С.
В качестве нагревательных приборов отопления используются биметаллические радиаторы Remsan 500 (с теплоотдачей одной секции 0,16кВт ) высотой 500мм с боковым подключением. В залах на первом этаже устанавливаются радиаторы высотой 350мм (с теплоотдачей одной секции 0,096кВт ).
В системе радиаторного отопления удаление воздуха предусмотрено с помощью воздушных кранов Маевского, установленных в верхних пробках радиаторов.
Установка отопительных приборов принята у наружных стен преимущественно под окнами.
В верхних точках системы отопления предусмотрены автоматические воздухоотводчики. В нижних местах трубопроводов для опорожнения системы предусмотрены краны-спускники.
Трубопроводы в местах пересечения перекрытий, внутренних стен, перегородок прокладывать в гильзах из негорючих материалов. Заделку зазоров и отверстий в местах прокладки трубопроводов следует предусматривать негорючими, обеспечивающими нормируемый предел огнестойкости ограждения.
Вентиляция
Проектом предусматривается приточно-вытяжная вентиляция с механическим и естественным побуждением.
Воздухообмен по помещениям принят согласно нормативной документации.
Для помещений кафе и зоны приготовления принято канальное оборудование фирмы "Аэростар". Установки подвешиваюся под потолком и на фасаде снаружи.
В приточных установках воздух проходит очистку круглогодично и нагревается в калориферной секции при необходимости.
Вентиляторы канальных систем для снижения шума и предотвращения передачи вибраций подключаются к сети через гибкие вставки.
Для снижения шума устанавливаются канальные шумоглушители.
Приток воздуха в номера обеспечивается с помощью приточных клапанов FAV 160 или аналогов. Вытяжка воздуха осуществляется из санузлов с помощью осевых вентиляторов ERA E 150 S диаметром 150мм, оснащенных обратным клапаном.
Воздуховоды для систем вентиляции приняты из оцинкованной стали по ГОСТ 14918-80*.
После окончания монтажа вентиляционных систем составить акт освидетельствования скрытых работ и испытания систем.
