Проект системы кондиционирования воздуха для торгового зала на 140 человек

Федеральное государственное бюджетное
образовательное учреждение
высшего образования
«Орловский государственный университет
имени И.С. Тургенева»
Архитектурно-строительный институт
Кафедра «Технологических процессов, машин и оборудования»
Курсовой проект
по дисциплине «Кондиционирование воздуха и
холодоснабжение зданий»
на тему: «Проект системы кондиционирования воздуха для торгово-го зала на 140 человек
Орел 2017

Исходные данные для проектирования:
1. Магазин находится в г.Сочи.
2. Здание одноэтажное, с подвалом и подсобными помещения-ми. Стены выполнены из бетонных панелей толщиной 220 мм. Заполнение световых проемов – витрины с двойным остеклением в стеклопакетах. Кровля плоская толщиной 200 мм с утеплением из минераловатных плит толщиной 100 мм.
3. В магазине установлено тепловое оборудование с электро-нагревателями, суммарная мощность которых 20 кВт.
4. Магазин работает по принципу самообслуживания, число посетителей- 300 человек, Обслуживающий персонал – 40 человек- находятся в торговом зале 30, и 10 человек – на складе и в подсобке.
5. Торговый зал и подсобные помещения освещаются люми-несцентными лампами. В торговом зале установлены 24 све-тильника мощностью 2х40 Вт каждый, в подсобным поме-щениях – 30 светильников мощностью 2х40 Вт каждый
6. Артезианская вода отсутствует. Для охлаждения конденса-тора ХМ используют воздух.
7. Теплоноситель горячая вода с tгор=100оС, tобр =70оС
По сторонам света здание расположить самостоятельно.

Графическая часть включает в себя:
• план установки СКВ в торговом зале;
• функциональную схему СКВ;
• аксонометрическую схему воздуховодов.

Содержание
Введение
Исходные данные
1.Расчётная часть
1.1.Определение тепловой нагрузки на объект
1.2.Определение влагопритоков
1.3.Выбор параметров и количества воздуха, подаваемого в помещение
1.4. Подбор оборудования
Заключение
Список использованной литературы
Графическая часть

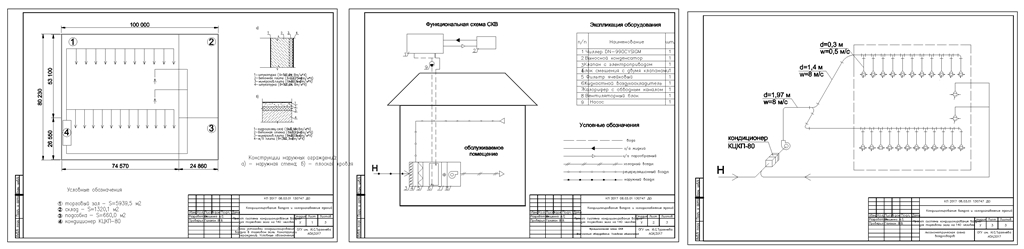

Состав: План установки СКВ в торговом зале, Функциональная схема СКВ, Аксонометрическая схема воздуховодов Язык документа

Софт: AutoCAD 2013

Файлы:

Каталог / Инженерные системы / Вентиляция и кондиционирование / Проект системы кондиционирования воздуха для торгового зала на 140 человек

Чертеж финальный.dwg
записка.docx
