Проект вентиляции здания стрелкового тира

0
1
667
2
0

Проект вентиляции здания стрелкового тира выполнен на основании, архитектурно-строительных чертежей и действующих нормативных документов:

- СП 7.13130.2013 «Отопление, вентиляция и кондиционирование требования пожарной безопасности»;
- СП 60.13330.2016 «Отопление, вентиляция и кондиционирование»;
- СП 131.13330.2012 «Строительная климатология»;
- СП 44.13330.2011 «Административные и бытовые здания»;
- СП 118.13330.2012 «Общественные здания и сооружения»;
- СП 51.13330.2011 «Защита от шума»;
- СП Закрытые стрелковые тиры Редакция 8/23/05/2018

Для систем вентиляции расчетные параметры наружного воздуха приняты:
- в холодный период года tн= -24°С
- в теплый период года для проектирования вентиляции tн= 22°С
- в теплый период года для проектирования кондиционирования tн= 25°С

Монтажные указания

Монтаж систем вентиляции следует производить в соответствии с СП 73.13330.2016 "Внутренние санитарно-технические системы зданий", а также СП 48.13330.2011, СП 60.13330.2016, технических условий.
Воздуховоды систем дымоудаления запроектированы из черной стали класса "П" по ГОСТ 19904-90 толщиной листа 1мм. на сварке в нахлест.
Воздуховоды систем общеобменной вентиляции применять металлические из оцинкованной стали класса «П» по ГОСТ 14918-80, с толщиной листа согласно приложению «Н» СП 60.13330.2016. Металлические воздуховоды прямоугольного сечения стыковать посредством фланцев на шинорейке 20х35, а круглые - на ниппельном соединении. При соединении деталей воздуховодов применять заклёпки и саморезы. Между фланцев для герметизации прокладывать резиновую полосу пористую самоклеящуюся 6х12 мм, а ниппельной соединение уплотнять посредством резиновых манжет или герметика, а после фиксации саморезами или заклёпками сверху обматывать место стыка алюминиевой лентой (скотчем) самоклеящейся армированной (Alu-R-50x50).
При стороне фланца более 350 мм дополнительно стягивать фланцы скобой стяжной С-20-Ц, с шагом 150-200 мм.
Для крепления прямоугольных воздуховодов использовать траверсы оцинкованные 20х35 с подвеской на шпильках М6 и М8 (длина 2 м), а круглые - подвешивать на перфоленте (через болты) СТД 32006. Для крепления к перекрытию использовать анкеры забивные стальные или латунные М6 и М8, а к металлическим строительным конструкциям крепиться через отверстия болтовым соединением.
Болты во фланцевых соединениях должны быть затянуты, все гайки болтов должны располагаться с одной стороны фланца. При установке болтов вертикально гайки, как правило, должны располагаться с нижней стороны соединения.
Перед наклейкой огнезащитного покрытия ET Vent воздуховоды необходимо обезжирить в соответствие с технологией ОАО «ТИЗОЛ» и фирмы поставщика. Сверху швы и места стыков зафиксировать алюминиевым скотчем Alu-R 50x50 в два прохода.
Ограждение вокруг огнезадерживающих клапанов должен быть легко разборным. В противном случае, предусмотреть люки для обслуживания.
Рулонную теплоизоляцию из минваты фиксировать на воздуховодах посредством шпилек самоклеящихся (шипов) Pinsa 042. Место посадки шпилек обезжирить ацетоном или растворителем 642 (647). Стыки теплоизоляции сверху оклеить алюминиевой лентой (скотчем) самоклеящейся армированной (Alu-R-50x50).
Всасывающие участоки приточных систем от нар. стены до корпуса приточной вентустановки укрыть теплоизоляцией.



Автор
alexiy5
Дата
31.05.2021
Язык
Русский
Состав

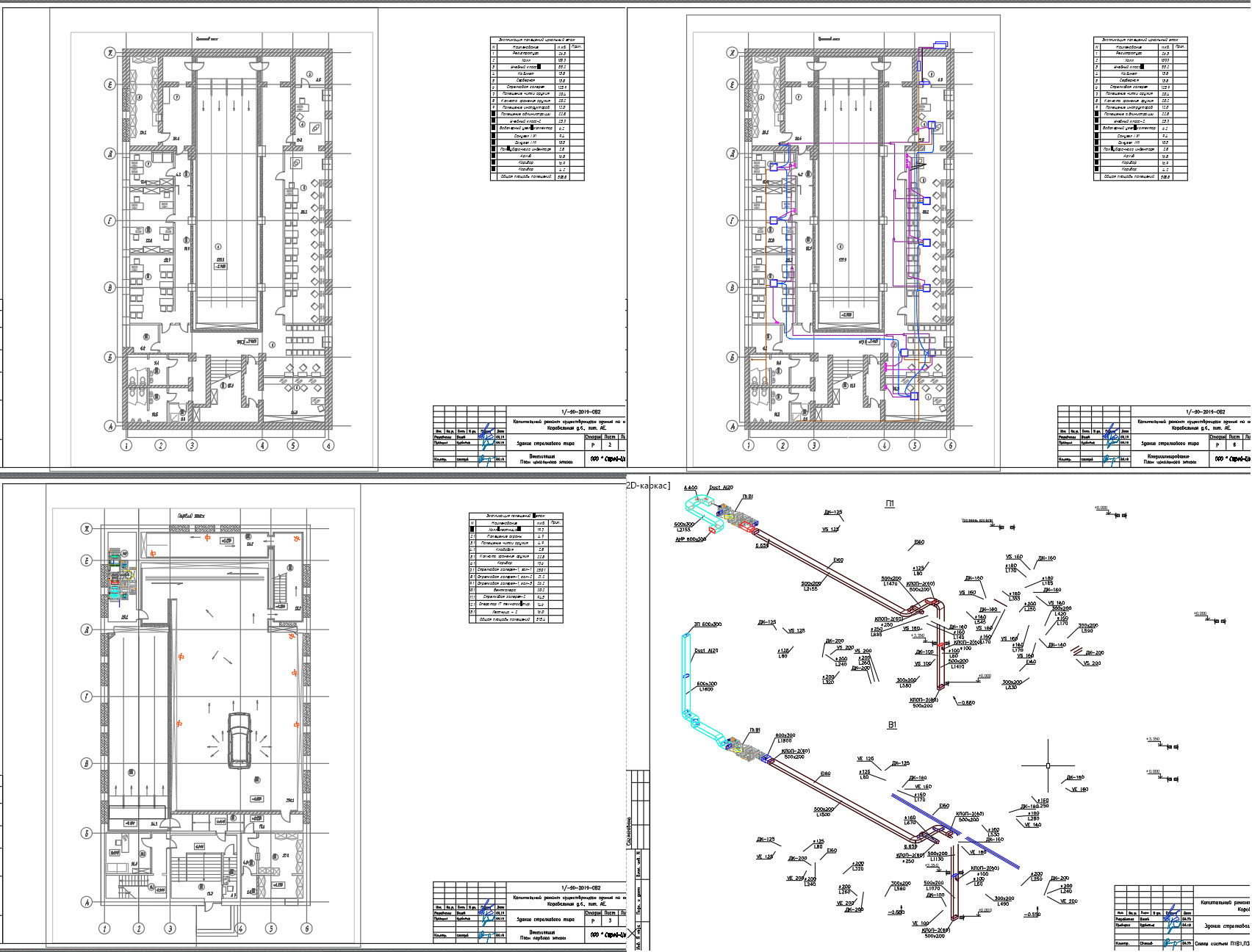

Общие данные, План цокольного этажа, План первого этажа, План антресоли. Схемы систем, Спецификация.
Софт
AutoCAD 2013 Как открыть?
Содержимое архива
  • ОВ2.dwg
  • Спека ОВ2.doc
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
