Проектирование аспирационной сети крупозавода

Курсовая работа «Проектирование аспирационной сети крупяного завода», работа сдавалась в Могилевском государственном университете продовольствия весной 2012 г.

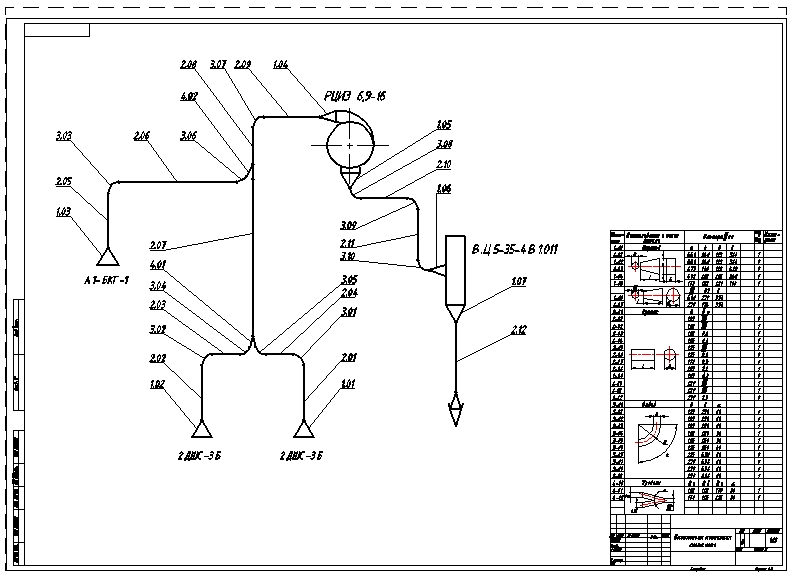

Спроектирована аспирационная сеть для двухдековых шелушильных машин 2ДШС-3Б (2 шт.) и машины крупосортировки А1-БКГ-1 (1 шт.) Проект содержит пояснительную записку, плоскостную монтажную схему сети с перечнем элементов, планировки и разрезы здания завода. Пояснительная записка содержит литературный обзор, предварительный подбор вентилятора, подбор пылеотделителя к сети, детальный расчет участков сети, расчет воздухообмена, окончательный подбор вентилятора, рекомендации по наладке и эксплуатации сети.

Состав: Пояснительная записка, монтажная схема сети, перечень элементов, планировки и разрезы здания крупозавода Язык документа

Софт: AutoCAD
