МГТУ им. Носова
Кафедра урбанистики и инженерных систем
Курсовой проект по дисциплине Промышленная вентиляция
На тему: Проектирование систем промвентиляции и очистка вентиляционных выбросов
Магнитогорск 2022
Исходные данные: в соответствии с индивидуальным заданием (г. Казань, план гаража №3) рассчитать составляющие теплового баланса помещения, количество выделяющихся паров или вредных веществ, определить производительность местных отсосов и вентиляционных систем. Здание гаража однопролетное бесфонарное (разрез 1). Несущие конструкции - железобетонные колонны сечением 500х1000 мм. Наружные стены выполнены из сэндвич-панелей толщиной 150 мм. Встроенные помещения высотой 3 м из железобетонных плит толщиной 100 мм. Ворота раздвижные 3,0х3,0 м. Теплоноситель - вода 130-70°С. В гараже предусмотрена система дежурного отопления, поддерживающая температуру внутреннего воздуха +5°С в нерабочее время.
Гараж предназначен для хранения, технических осмотров и ремонтов автомобилей. Основ-ная вредность, выделяющаяся во время технологического процесса, связана с работой автомобиль-ных двигателей.
Категория работ - средней тяжести IIа.
1.Пояснительная записка
2.Аэродинамический расчет

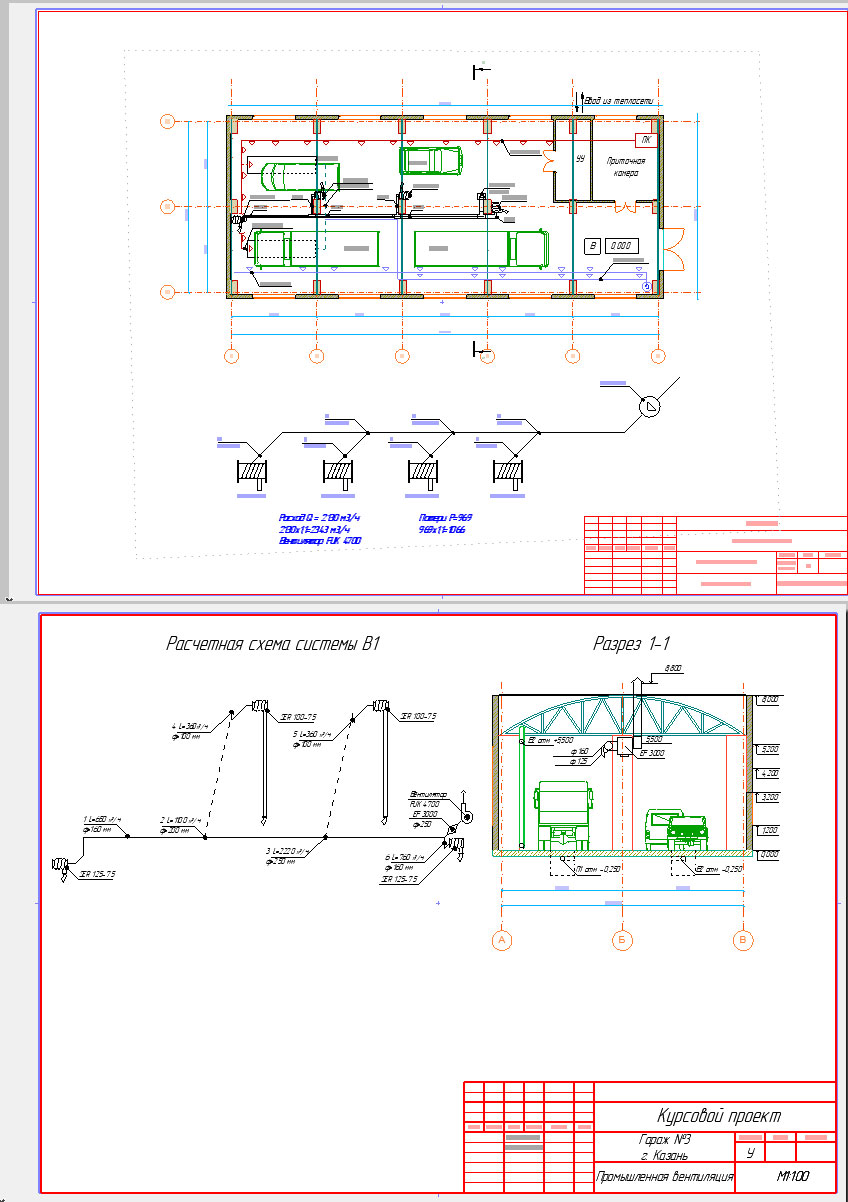

3. Графическая часть
ВВЕДЕНИЕ 4
1. ИСХОДНЫЕ ДАННЫЕ 4
1.1. Описание здания, строительных конструкций и технологии 4
1.2. Метеорологические данные 5
1.3. Основные мероприятия по вентиляции гаража и меры борьбы с вредными выделениями . 6
2. МЕСТНАЯ ВЫТЯЖНАЯ ВЕНТИЛЯЦИЯ 7
2.1. Выбор типов местных отсосов и расчет их производительности 7
2.2. Подбор фильтра 9
2.3. Конструирование и аэродинамический расчет местной вытяжной системы 9
3. ОБЩЕОБМЕННАЯ ВЕНТИЛЯЦИЯ 12
3.1. Расчет количества вредных выделений, поступающих в помещение 12
3.2. Расчет воздухообмена 13
ЗАКЛЮЧЕНИЕ 16
БИБЛИОГРАФИЧЕСКИЙ СПИСОК 17
