КОМПАС 3D 18

Проектирование СКВ зрительного зала кинотеатра

Нижегородский государственный политехнический университет
Кафедра Гидравлики, теплотехники и инженерных сетей
Курсовой проект по дисциплине Кондиционирование и вентиляция
На тему Проектирование СКВ зрительного зала кинотеатра
Нижний Новгород 2015

Район строительства: г. Ульяновск
Размеры зрительного зала: 12х22,4х9,4 (м)
Число мест: 300
Величина поступления теплоты от солнечной радиации Q_ср=13кВт

Содержание
Введение………………………………………………………………………………………..3
Исходные данные……………………………………………………………………………....4
1.Выбор параметров внутреннего и наружного воздуха для ХПГ и ТПГ………………....5
2.Расчет количеств тепла и влаги , поступающих и теряющихся расчетным помещением для ХПГ и ТПГ………………………………………………………………………………....5
3.Определение минимального количества наружного воздуха, которое необходимо подавать в помещение по санитарной норме………………………………………………...7
4.Определение допустимой по условиям воздухораспределения температуры приточного воздуха, оценка температуры удаляемого воздуха………………………………………….7
5.Расчет воздухообмена , определение нагрузок аппаратов обработки воздуха………….8
6. Расчет и подбор воздухораспределителя……………………………………………….....9
7.Расчет и подбор воздухонагревателя……………………………………………………….10
8. Аэродинамический расчет систем КВ……………………………………………………..13
9. Расчет и подбор форсуночной камеры…………………………………………………....15
10.Расчет и подбор воздухоохладителя………………………………………………………16
Заключение……………………………………………………………………………………..18
Библиографический список…………………………………………………………………...19
Приложение 1.Аэродинамический расчет СКВ……………………………………………..20
Приложение 2. Кондиционер КТЦЗ-125……….………………………………………..…...21

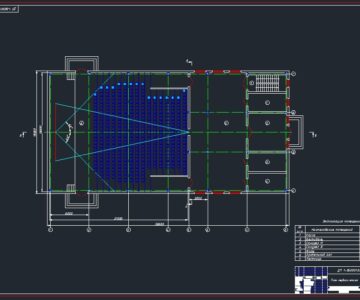

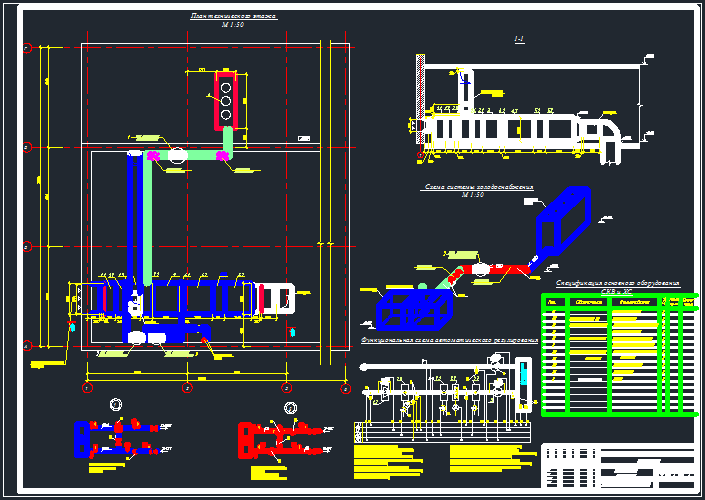

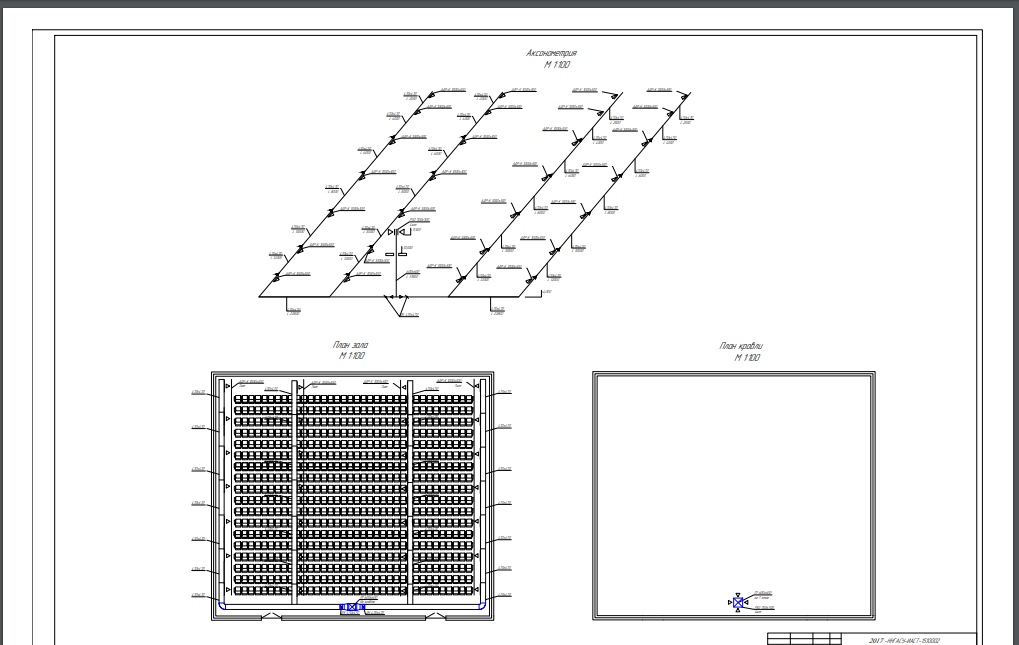

Состав: план кровли,план зала, аксонометрия Язык документа
