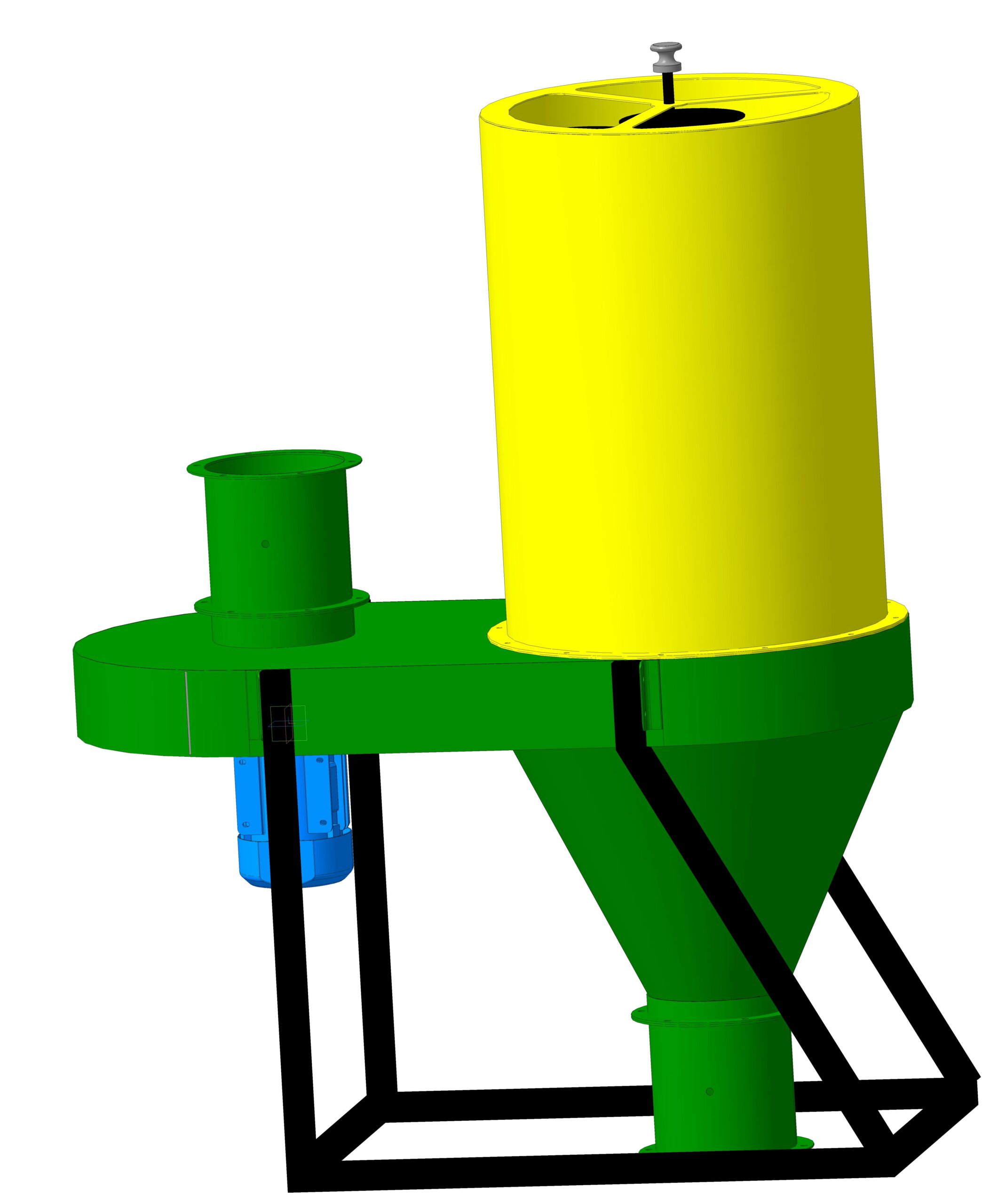

Пылеуловитель промышленный

Пылеулавливающие агрегаты (аспирационные установки) широко применяются на производстве. Они используются для отсоса и очистки (аспирации) воздуха:
при работе различных типов станков: шлифовальных, заточных, обдирочных, металлорежущих, полировочных;
а также при операциях дробления, рассева и затаривания пылящих материалов;
при обработке полимеров, дерева, резины и кожи, графита;
при пескоструйной обработке;
при сухой уборке производственных помещений;
при порошковой окраске;
при других техпроцессах для возвращения в производство дорогостоящих материалов.
применяют при соблюдении следующих условий:
Крупная пыль (стружка от фрезерования, строгания), преимущественно древесная
Небольшой объем отходов - 0,1-0,3 м.куб./смену
Небольшая длина воздуховодов при диаметре отсоса не менее 80 мм
Низкое аэродинамическое сопротивление самого станка не более 500 Па

Состав: 3D Сборка Язык документа

Софт: КОМПАС-3D 13

Сайт: www

Файлы:
фильтр/вну стенка улитки2.m3d
фильтр/дер.m3d
фильтр/диск.m3d
фильтр/защита фильтров.m3d
фильтр/кольца.m3d
фильтр/кольцо 4.m3d
фильтр/кольцо фланец.m3d
фильтр/кольцо.m3d
фильтр/конус раз.m3d
фильтр/конус.m3d
фильтр/лопость.m3d
фильтр/полка для фильт.m3d
фильтр/полка лоп.m3d
фильтр/рама1.m3d
фильтр/рама2.m3d
фильтр/рама3.m3d
фильтр/рама4.m3d
фильтр/рама5.m3d
фильтр/Сборка вен.a3d
фильтр/Сборка фильтр.a3d
фильтр/Сборка.a3d
фильтр/стенка улитки верх.m3d
фильтр/стенка улитки нижняя.m3d
фильтр/стенка улитки.m3d
фильтр/стойка вер.m3d
фильтр/стойка.m3d
фильтр/ступица.m3d
фильтр/уголок.m3d
фильтр/флан вентилятор.m3d
фильтр/флан.m3d
фильтр/фланец бол.m3d
фильтр/фланец.m3d
фильтр/цапфа.m3d
фильтр/Электродвигатель АИР71 B2 1,1кВт, 3000об_мин, Исполнение 2181(105х70х85).m3d
фильтр
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Еще чертежи и проекты по этой теме:

3 КОММЕНТАРИЕВ

1

Компас V.16.1 не открывает. Пишет не верная структура файла. Модель точно в 13-й версии компаса собрана? Можно сохранить в step-е?
