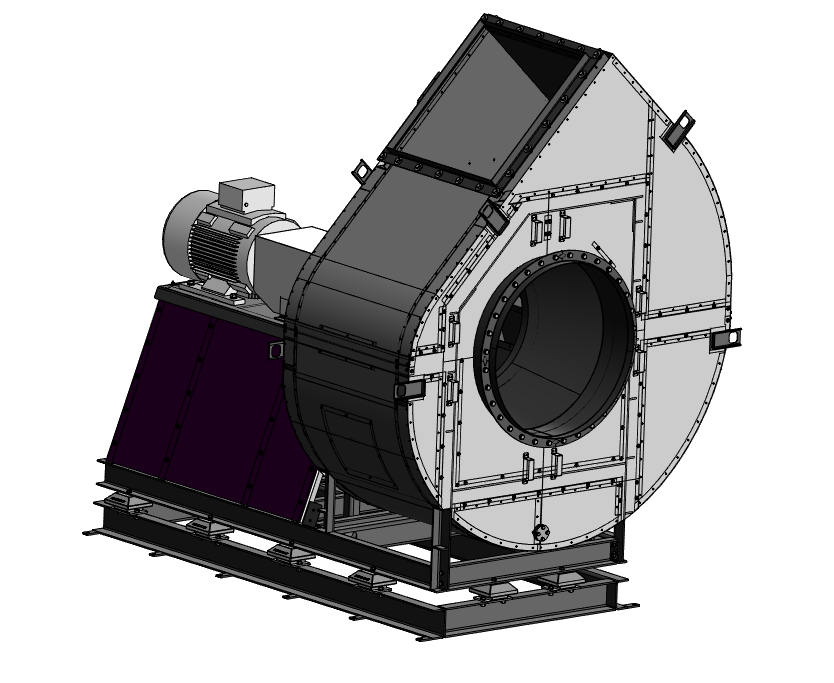

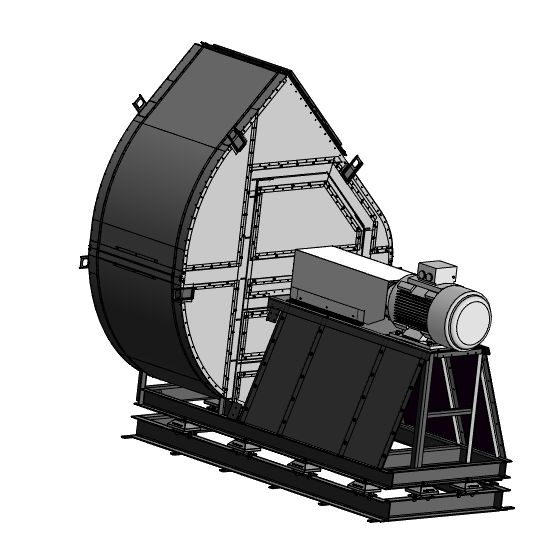

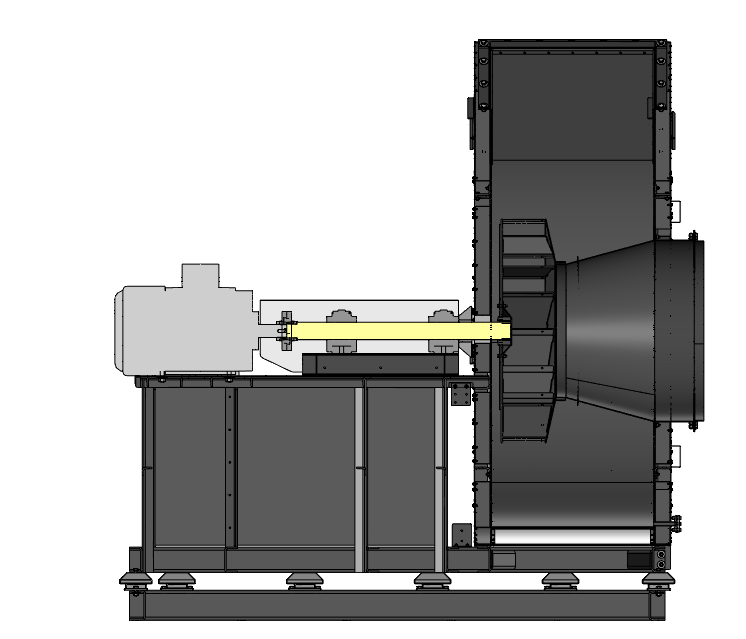

Радиальный вентилятор в термокожухе РВ14 Л45

300

Радиальный вентилятор с термоизоляцией положение Л45.
Разборный, корпус состоит из двух частей.
Колесо на валу.
Термокожух из оцинковки.
Общепромышленного исполнения, клим. исп. У2.

Двигатель: Nу=132 кВт; n=1500мин-1; f=50Гц; U=380В; Масса=3500кг.
Расчетные данные: L=101170м3/ч, Р=2700Па, Т= до 300С.
Электродвигатель АИР280М4
Разборные подшипники (Корпус подшипника+Подшипник 22224 ЕК+Втулка Н3124+ Кольцо FRB 14/215+Уплотнение SN 524A);
Между основанием и рамой установлены виброизоляторы PS5x2C POLYBOND.
На валу алюминиевый диск охлаждения.
Отверстия на раме под фундаментные болты М20.
Колесо исп. из 12 лопаток назад загнутые, толщина 10 мм.

3D Модели вентилятор радиальный

Автор

Ava

Дата

11.06.2026

Язык

Русский

Состав

Корпус в сборе, Колесо 14, Конфузор, Основание, Рама

Софт

КОМПАС-3D 22 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

- - - - Уголок фланца №1.m3d
      - Уголок фланца №2.m3d
      - Фланец выпускной.a3d
    - Корпус верх.a3d
    - Лист.m3d
    - Лист №2.m3d
    - Обечайка.m3d
    - Обечайка №2.m3d
    - Обечайка №3.m3d
    - Обечайка №4.m3d
    - Опора.m3d
    - Перемычка.m3d
    - Перемычка №2.m3d
    - Платформа.m3d
    - Полоса.m3d
    - Полоса №2.m3d
    - Полоса №3.m3d
    - Полоса №4.m3d
    - Полоса №5.m3d
    - Проушина.m3d
    - Стенка.m3d
    - Стенка малая.m3d
    - Стойка №1.m3d
    - Стойка №2.m3d
    - Стойка №3.m3d
    - Стойка №4.m3d
    - Стойка №5.m3d
    - Стойка №6.m3d
    - Стойка №7.m3d
    - Стойка №8.m3d
    - Стойка №10.m3d
    - Стойка №11.m3d
    - Стойка №12.m3d
    - Стойка №13.m3d
    - Стойка №14.m3d
    - Уголок.m3d
    - Усиление.m3d
  - - Корпус низ.a3d
    - Лист.m3d
    - Обечайка.m3d
    - Обечайка №2.m3d
    - Обечайка №3.m3d
    - Обечайка №4.m3d
    - Обечайка №5.m3d
    - Обечайка №6.m3d
    - Опора.m3d
    - Перемычка.m3d
    - Планка.m3d
    - Платформа.m3d
    - Полоса №1.m3d
    - Полоса №2.m3d
    - Полоса №3.m3d
    - Полоса №4.m3d
    - Проушина.m3d
    - Стенка.m3d
    - Стойка №1.m3d
    - Стойка №2.m3d
    - Стойка №3.m3d
    - Стойка №4.m3d
    - Стойка №5.m3d
    - Стойка №6.m3d
    - Стойка №7.m3d
    - Стойка №8.m3d
    - Стойка №9.m3d.m3d
    - Стойка №10.m3d
    - Стойка №11.m3d
    - Стойка №12.m3d
    - Труба сливания.m3d
    - Уголок фланца.m3d
    - Упор трубы.m3d
  - - Крышка.m3d
    - Крышка люка.a3d
    - Рукоять.m3d
  - (К) - Корпус в кожухе.a3d
  - (К) - Крышка.m3d
  - (К) - Крышка люка8.m3d
  - (К) - Крышка малая.m3d
  - (К) - Лист лицевой №1.m3d
  - (К) - Лист лицевой №2.m3d
  - (К) - Лист лицевой №3.m3d
  - (К) - Лист лицевой №4.m3d
  - (К) - Лист лицевой №5.m3d
  - (К) - Лист лицевой №6.m3d
  - (К) - Лист лицевой №7.m3d
  - (К) - Лист тыльный №1.m3d
  - (К) - Лист тыльный №2.m3d
  - (К) - Лист тыльный №3.m3d
  - (К) - Лист тыльный №4.m3d
  - (К) - Обечайка.m3d
  - (К) - Обечайка нижняя №1.m3d
  - (К) - Обечайка нижняя №2.m3d
  - (К) - Обечайка №2.m3d
  - (К) - Стенка.m3d
  - (К) - Шайба.m3d
  - Корпус в сборе.a3d
  - Уголок.m3d
  - Уголок №2.m3d
  - Уголок №3.m3d
- - Крышка верхняя (Л).a3d
  - Крышка левая.m3d
  - Ручка.m3d
  - Усиление ручки.m3d
- - Крышка верхняя (П).a3d
  - Крышка правая.m3d
- - Крышка левая.m3d
  - Крышка нижняя (Л).a3d
- - Крышка нижняя (П).a3d
  - Крышка правая.m3d
- - Основание.a3d
  - Пластина.m3d
  - Профиль №1.m3d
  - Профиль №2.m3d
- - Площадка.a3d
  - Площадка.m3d
  - Ребро.m3d
- - - Вентилятор (крыльчатка) ВОВ (55х320мм).a3d
    - Диск колеса.m3d
    - Лопатка.m3d
    - Ступица.m3d
    - чертеж.jpg
  - PS5x2C Виброизолятор.m3d
  - Втулка Taper-Bush 2517х80.m3d
  - Втулка Taper-Bush 2517х90.m3d
  - Глухой фланец DN20 (Заглушка ряд 2) ГОСТ 34785-2021.m3d
  - Корпус подшипника SNL-524-620.m3d
  - Полумуфта FRC180FTB.m3d
  - Упругий элемент FRC180NR.m3d
  - Фланец 20-1,0 ГОСТ 12820-80.m3d
  - Шпилька М10х30 DIN 975 (12.9 -30ХГСА).m3d
  - Шпилька М10х35 DIN 975 (12.9 -30ХГСА).m3d
  - Шпилька М14х40 DIN 975 (12.9 -30ХГСА).m3d
  - Электродвигатель АИР280 М4.m3d
- - - - Диск.m3d
      - Конус.m3d
      - Крышка.m3d
      - Ступица.a3d
      - Ступица вала.m3d
      - Усиление.m3d
    - Задний диск.m3d
    - Колесо.a3d
    - Кольцо переднего диска.m3d
    - Лопатка.m3d
    - Передний диск колеса.m3d
    - Ребро.m3d
  - - Кольцо конфузора.m3d
    - Конфузор в сборе.a3d
    - Обечайка фланца конфузора.m3d
    - Сегмент конфузора.m3d
    - Усиление конфузора.m3d
    - Фланец конфузора.m3d
    - Фланец ответный.m3d
  - Рабочее колесо 14.0 (Поз. Л).a3d
- - - Основание.a3d
    - Профиль №1.m3d
    - Профиль №2.m3d
    - Профиль №3.m3d
    - Профиль №4.m3d
    - Усиление №1.m3d
  - - Перемычка стойки.a3d
    - Уголок левый.m3d
    - Уголок правый.m3d
  - - Перемычка.m3d
    - Перемычка6.m3d
    - Стойка задняя.a3d
    - Уголок.m3d
    - Уголок 45.m3d
    - Уголок левый.m3d
    - Уголок правый.m3d
  - - Перемычка.m3d
    - Ребро.m3d
    - Стойка передняя.a3d
    - Уголок.m3d
    - Уголок 45.m3d
    - Уголок левый .m3d
    - Уголок правый.m3d
  - Основание.m3d
  - Площадка.m3d
  - Площадка №2.m3d
  - Площадка №3.m3d
  - Рама.a3d
  - Стойка №1.m3d
  - Уголок №1.m3d
  - Уголок №2.m3d
  - Уголок №3.m3d
- - Уголок фланца №1.m3d
  - Уголок фланца №2.m3d
  - Фланец ответный.a3d
- - Обечайка.m3d
  - Фланец.m3d
  - Фланец ответный №2.a3d
- 1.png
- 2.png
- 3.png
- Вал.m3d
- Кожух.m3d
- Крышка.m3d
- Крышка верхняя левая.m3d
- Крышка верхняя правая.m3d
- Крышка №1.m3d
- Крышка №2.m3d
- Крышка №3.m3d
- Крышка №4.m3d
- Крышка №5.m3d
- Крышка №6.m3d
- Крышка №7.m3d
- Крышка №8.m3d
- Панель №1.m3d
- РВ14-У2-Л45 с термоизоляцией.doc
- Радиальный вентилятор 14,0 (Термоизоляция).a3d
- Радиальный вентилятор 14,0 (Термоизоляция).stp
