Рамки для инерционных решеток

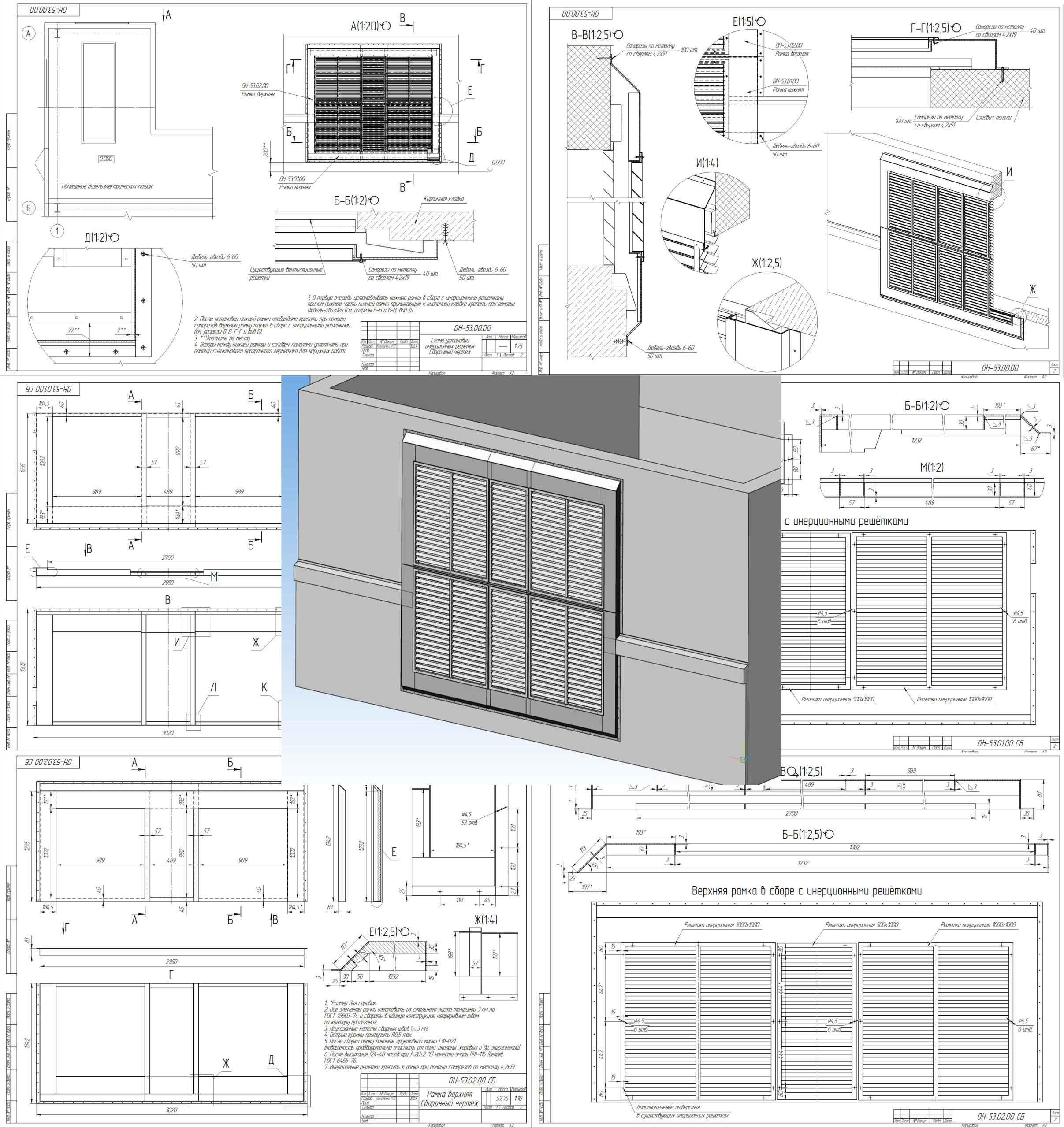

Для установки крупногабаритных инерционных решеток необходимо было спроектировать специальный каркас, который позволил бы поставить все решетки в единой конструкции как одно целое. Необходимо было смонтировать 4 инерционные решетки габаритами 1000х1000 мм и 2 инерционные решетки габаритами 500х1000 мм. Кроме того, существующие инерционные решетки, работа которых оказалась неудовлетворительной, было решено не демонтировать, а просто держать всегда открытыми. Таким образом, были спроектированы и впоследствии изготовлены 2 больших рамки, которые представляют собой цельносварные металлоконструкции из листовой стали толщиной 3 мм с отверстиями под крепление. Установив рамки в сборе с новыми инерционными решетками на место, поставленная задача была выполнена. Чертежи обеих рамок и схема их установки представлены в работе.

Состав: 3D сборка, сборочный чертеж, чертежи для изготовления Язык документа

Софт: КОМПАС-3D 13 sp1

Просмотр файлов
Сборка верхней рамки и инеционных решеток.a3d
Сборка всего 1.a3d
Сборка нижней рамки и инеционных решеток.a3d
ОН-53.00.00 Схема установки инерционных решеток.cdw
ОН-53.01.00 Рамка нижняя.cdw
ОН-53.02.00 Рамка верхняя.cdw
Чертеж верхней рамки.cdw
Чертеж нижней рамки.cdw
материалы.doc
Помещение дизельэлектрических машин.m3d
Рамка из листа 3.0 верхняя.m3d
Рамка из листа 3.0 нижняя.m3d
Решетка 500х1000.m3d
Решетка 1000х1000.m3d
Решетка 2640х1100 существующая 2 шт.m3d
Расчет площади верхней рамки.txt
Расчет площади нижней рамки.txt
