Расчет системы вентиляции цеха по производству специй

Могилевский государственный университет продовольствия
Кафедра теплохладотехники
Курсовая работа по дисциплине «Вентиляционные установки»
На тему : Расчет системы вентиляции цеха по производству специй
Могилев 2012

Исходные данные для проектирования:
Целью курсовой работы является проектирование и расчет приточно-вытяжной вентиляции цеха по производству специй.
Место строительства здания – г. Могилёв.
Теплопоступления в помещение – 106 кВт
Влагопоступления в помещение – 52∙10-3 кг/с.
В качестве теплоносителя предложена вода с параметрами 130/70 0C.

В данной курсовой работе рассматривалась разработка приточно-вытяжной системы вентиляции цеха по производству специй в городе Могилёве. По данным СНиП 4.02.01-03 были определены температура наружного и внутреннего воздуха, относительная влажность воздуха, скорость ветра, для теплого и холодного периодов года.
Также был произведен расчет теплопоступлений и тепловыделений в помещении. По данным расчета воздухообмена по избытку тепла и влаги были построены процессы обработки воздуха в теплый и холодный периоды года.
Для построения процесса обработки воздуха в h-d диаграмме задавались процессом изменения состояния воздуха в помещении с независимой обработкой воздуха. По расходу воздуха были выбраны соответствующие вентиляторы: ЦП7-40/Р5-5б. Произведен расчет фильтра, воздухонагревателя WH 100-5/3 и циклона ЦН-15-1600П.

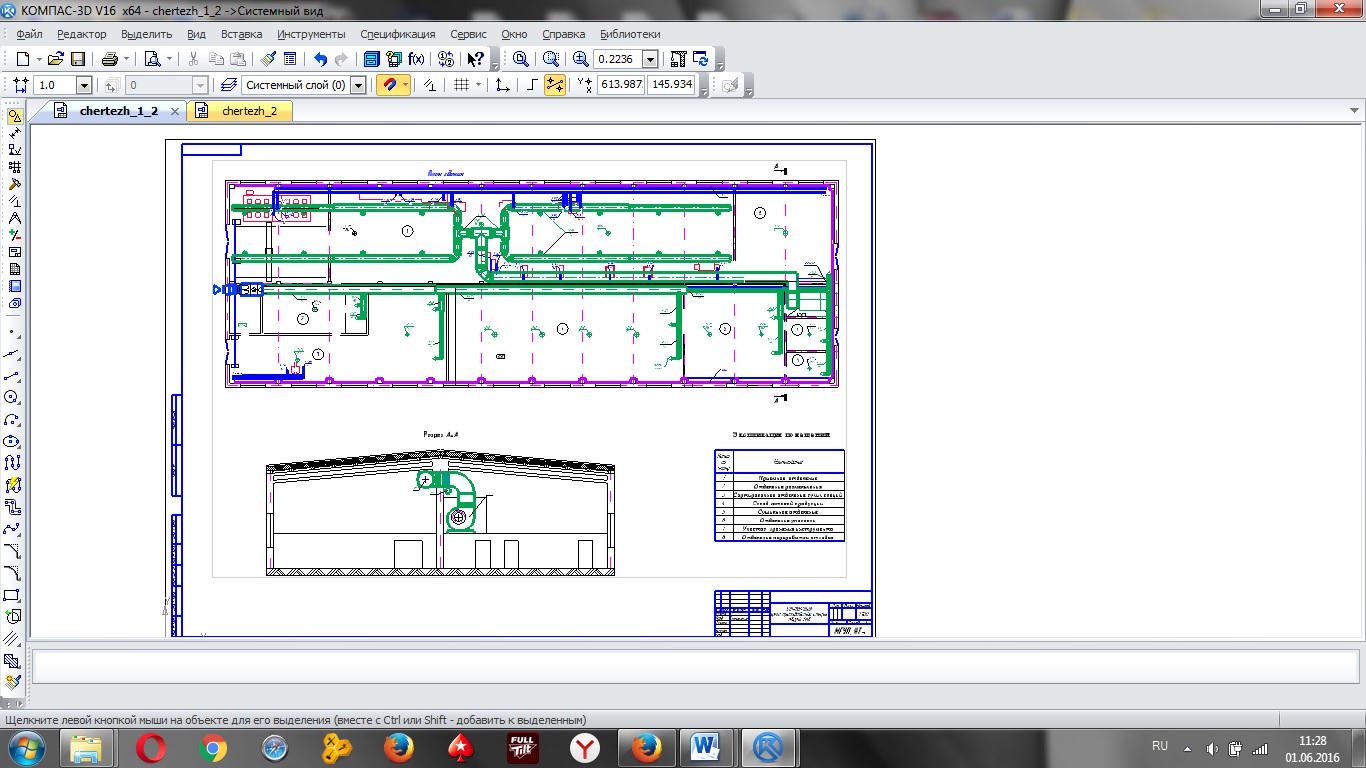

Графическая часть содержит: 1.Общий вид вентиляции цеха по производству специй 2. Аксонометрическая схема вентиляции воздуха.

Содержание
Введение
1 Литературный обзор
2 Характеристика здания
2.1 Характеристика местной вытяжной вентиляции
2.2 Вредности, выделяющиеся при производстве и их влияние на организм человека
3 Исходные данные для проектирования
3.1 Описание проектируемого здания
3.2 Расчётные параметры наружного и внутреннего воздуха
3.2.1 Расчетные параметры наружного воздуха
3.2.2 Расчётные параметры внутреннего воздуха
4 Расчет воздухообмена в помещениях
4.1 Расчет воздухообмена по вредностям в назначенном помещении
4.1.1 Теплый период года
4.1.2 Холодный период года
5 Определение производительности приточных и вытяжных установок. Описание принятых решений приточно-вытяжной вентиляции
6 Расчет раздачи приточного воздуха в назначенное помещение
7 Аэродинамический расчет систем вентиляции
7.1 Расчет системы аспирации
7.2 Конструктивные решения
7.3 Аэродинамический расчет системы пневмотранспорта
7.4 Аэродинамический расчет вытяжной системы вентиляции
7.5 Аэродинамический расчет приточной системы вентиляции с механическим побуждением движения воздуха
8 Подбор вентиляционного оборудования
8.1 Калорифер
8.2 Подбор циклона для системы аспирации
8.3 Подбор фильтров
8.4 Вентилятор
Заключение
Список использованных источников

Состав: 1.Общий вид вентиляции цеха по производству специй 2. Аксонометрическая схема вентиляции воздуха. Язык документа

Софт: КОМПАС-3D 14

Каталог / Инженерные системы / Вентиляция и кондиционирование / Расчет системы вентиляции цеха по производству специй
