Шибер поворотный Ду 150

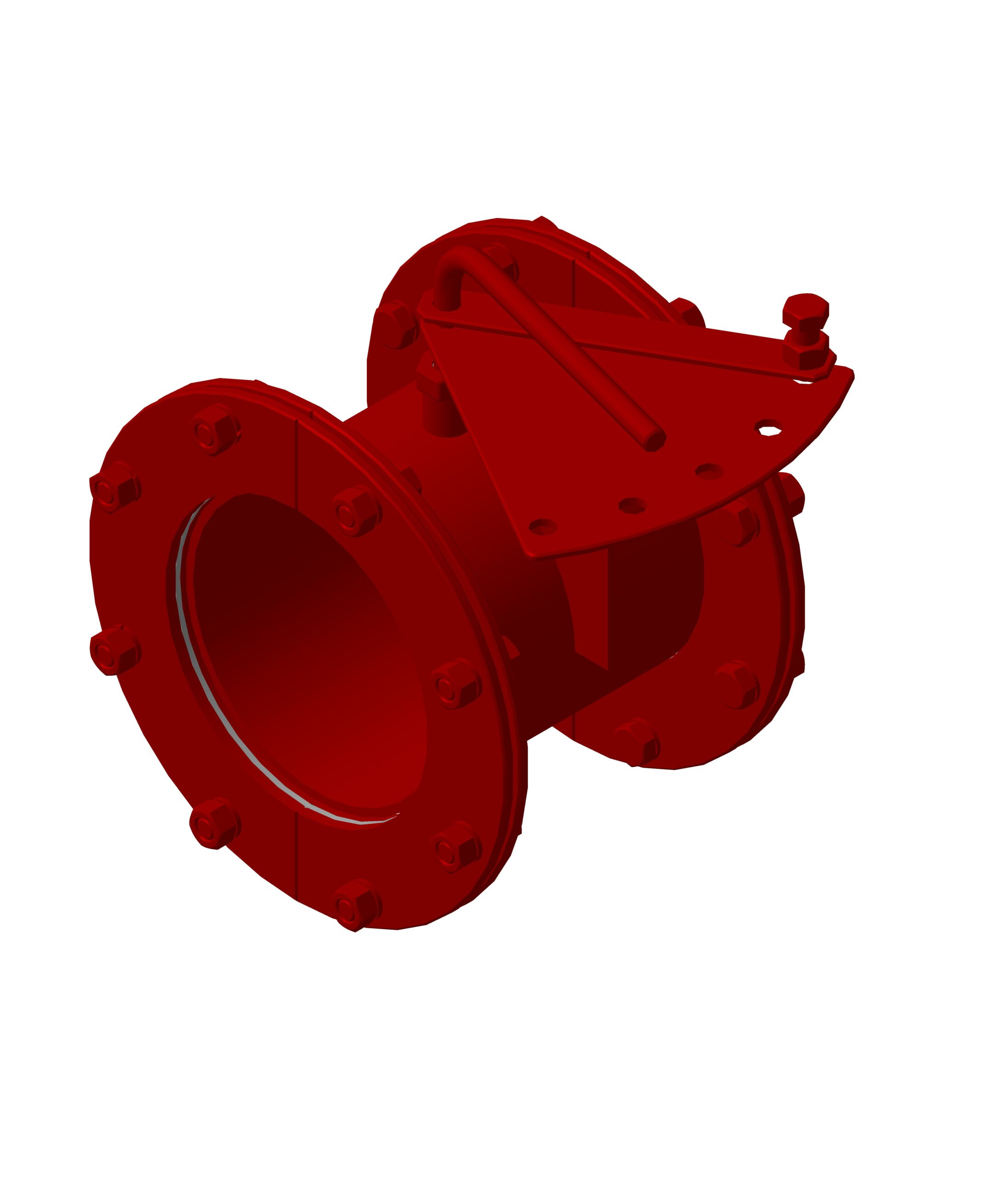

3D модель Шибер поворотный СВУ-2,5 _ 308.17.000, предназначен для установки на стальных круглых воздуховодах или газоходах Dn 150.

Состав: 3D Сборка

Софт: КОМПАС-3D 16

Файлы:

308.17.000 ВМ. По материалам.pdf

308.17.000 ВМ.Детали.pdf

Косынка _ 308.17.000.08. Раскрой (S 4мм).dxf

Лист _ 308.17.000.04. Раскрой (S 4мм).dxf

Модель/Детали/Гайка _ 308.17.000.07.m3d

Модель/Детали/Косынка _ 308.17.000.08.m3d

Модель/Детали/Лист _ 308.17.000.04.m3d

Модель/Детали/Ручка _ 308.17.000.02.m3d

Модель/Детали/Рычаг _ 308.17.000.05.m3d

Модель/Детали/Сектор _ 308.17.000.06.m3d

Модель/Детали/Труба _ 308.17.000.01.m3d

Модель/Детали/Фланец _ 308.17.000.03.m3d

Модель/Стандартные изделия/VTr.590.N.dwg

Модель/Стандартные изделия/VTr.590.N.frw

Модель/Стандартные изделия/Болт М12x1,25-6gx30 (S18) ГОСТ 7798-70.m3d

Модель/Стандартные изделия/Гайка М12x1,25-6H (S18) ГОСТ 5915-70.m3d

Модель/Стандартные изделия/Заглушка _ Ду15.m3d

Модель/Стандартные изделия/Заглушка Ду15 вн. резьба _ Vtr.590.N.m3d

Модель/Стандартные изделия/Картон асбестовый КАОН-3 _ ГОСТ 2850-95.m3d

Модель/Стандартные изделия/Резьба _ ГОСТ 8969-75.m3d

Модель/Стандартные изделия/Шайба 12Л ГОСТ 6402-70.m3d

Модель/Стандартные изделия/Шайба A 12.37 ГОСТ 10450-78.m3d

Модель/Стандартные изделия/Шнур асбестовый ШАОН 3 _ ГОСТ 1779-83.m3d

Модель/Шибер СВУ-2,5 _ 308.17.000. Разрез 1.a3d

Модель/Шибер СВУ-2,5 _ 308.17.000. Разрез.jpg

Модель/Шибер СВУ-2,5 _ 308.17.000.a3d

Модель/Шибер СВУ-2,5 _ 308.17.000.jpg

Рычаг _ 308.17.000.05. Раскрой (S 4мм).dxf

Сектор _ 308.17.000.06. Раскрой (S 4мм).dxf

Фланец _ 308.17.000.03. Раскрой (S 6мм).dxf
