Шлюзовый затвор ШУ-15-00.00.000

500

Шлюзовой питатель предназначен для установки на бункерах, силосах, пылеулавливающем оборудовании, пневмотранспортных системах в качестве питателя (дозатора) для контролируемой разгрузки сыпучих материалов.
Шлюзовой затвор для преграждения подсосов или пылегазовых выбросов при разгрузке пылеулавливающего оборудования по сравнению с другим оборудованием является более компактным. При работе шлюзового затвора необходимо сохранять небольшой слой пыли в бункере над затвором, для лучшей герметизации. Для этого необходимо в бункере установить датчик уровня, отключающий шлюзовой затвор.

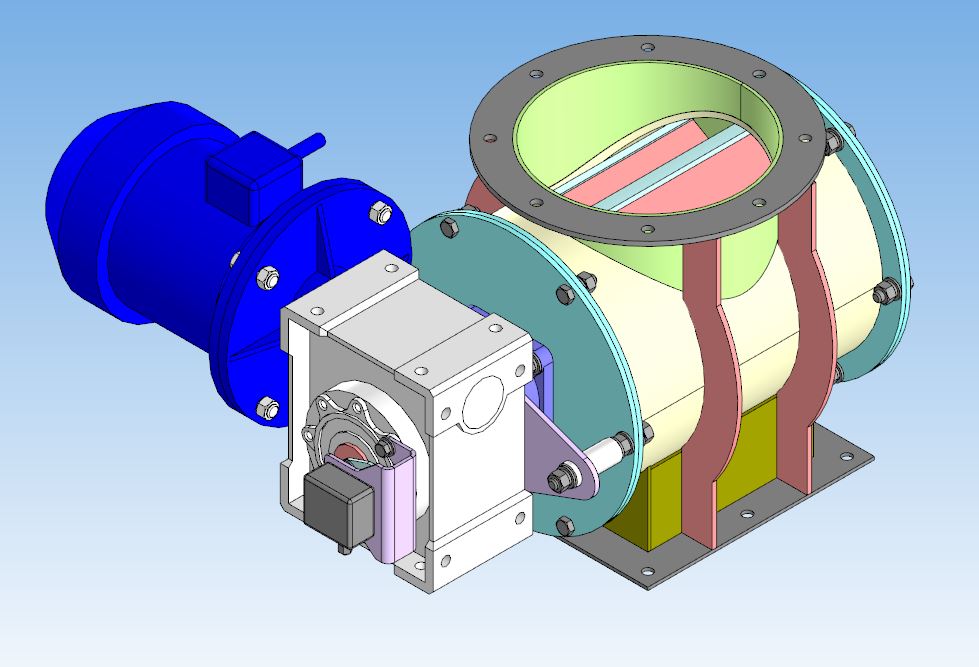

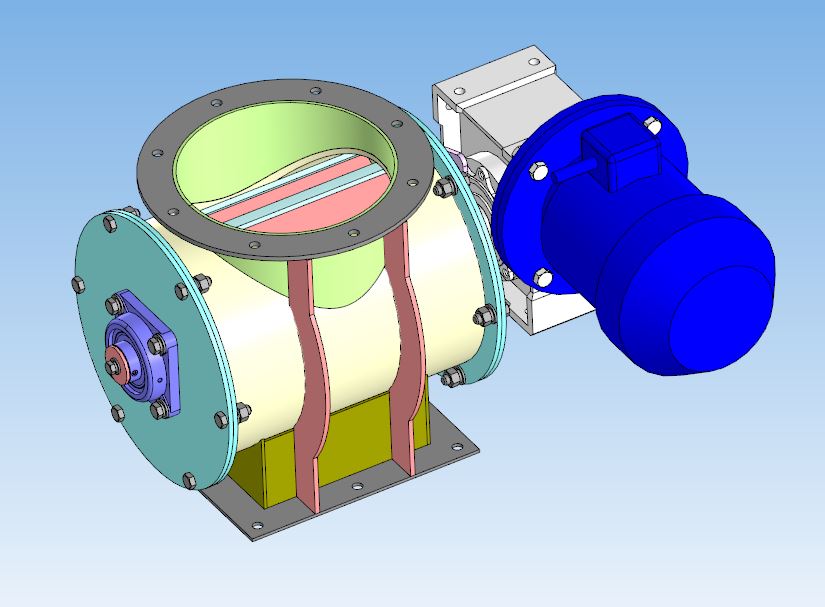

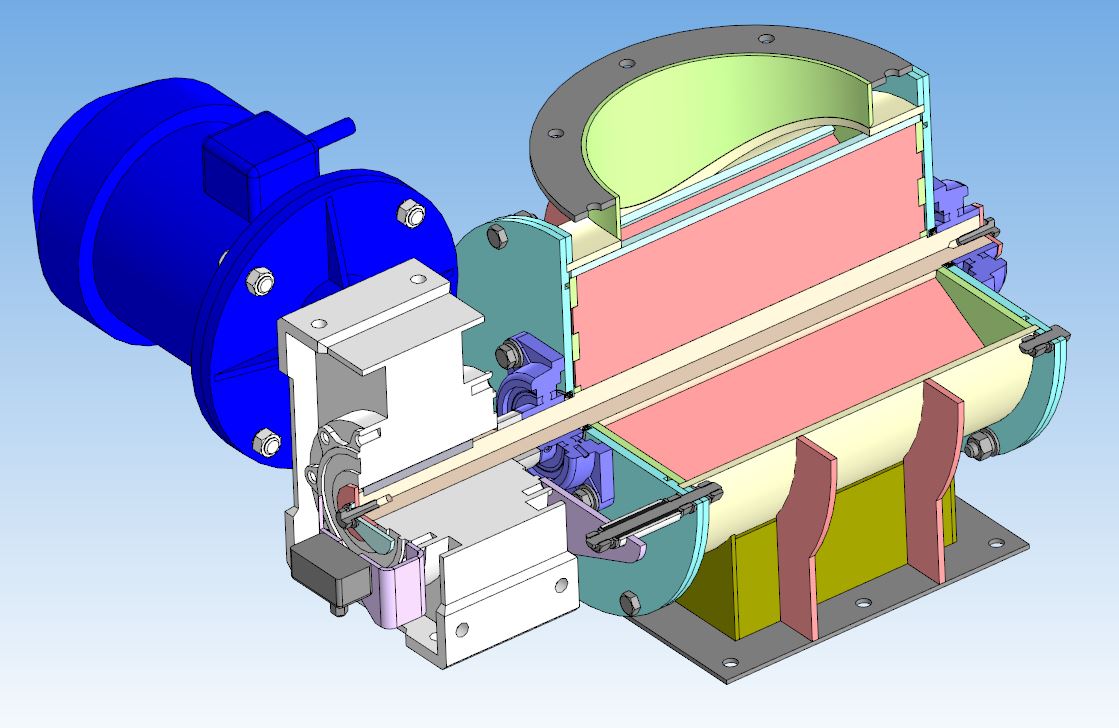

Роторный питатель для сыпучих материалов состоит из корпуса с торцевыми крышками, в которых вмонтированы подшипники ротора, вал вращается в этих подшипниках. Ротор выполнен в виде барабана, который разделен лопастями на ряд ячеек. В качестве привода применяют мотор-редуктор.

3D Модели 3D модель Роторный питатель Шлюзовый затвор

Автор

Алексей Григорьевский

Дата

27.06.2025

Язык

Русский

Состав

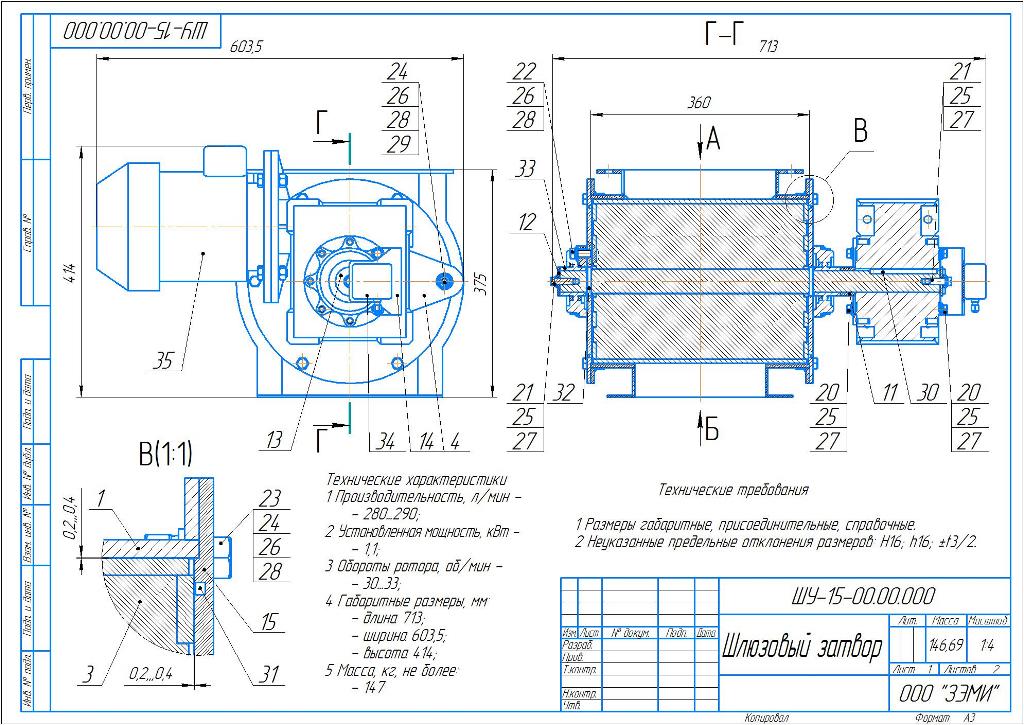

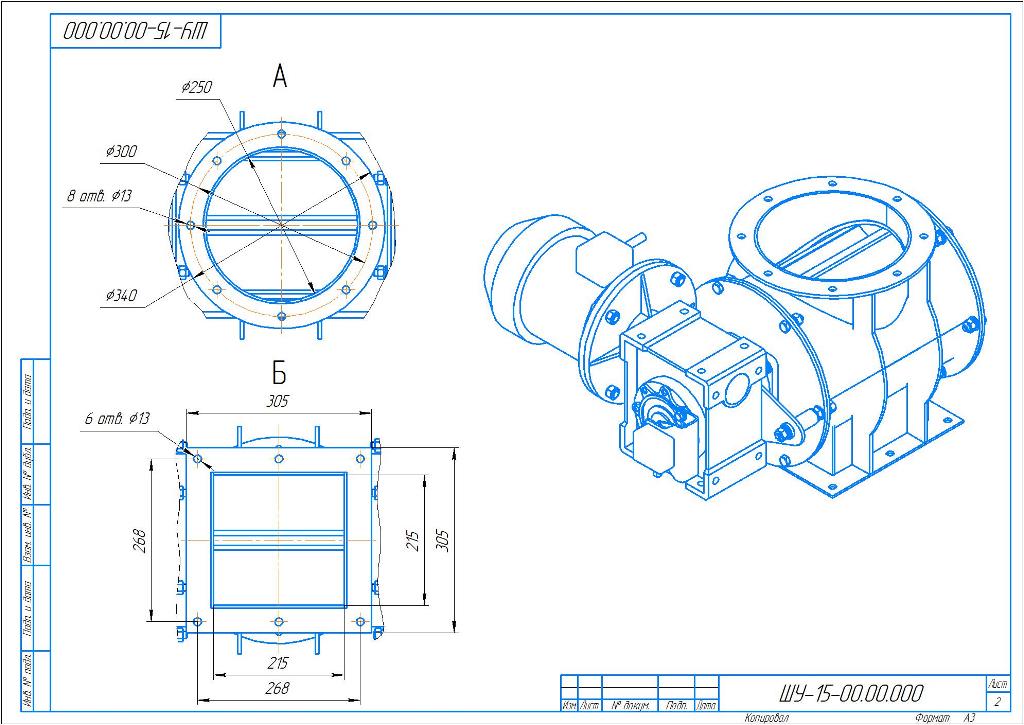

Шлюзовый затвор (3D-модель, рабочие чертежи), Главная сборка, Подсборки, Детали

Софт

КОМПАС-3D Версия 20 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

ШУ-15-01.00.000 - Корпус
- ШУ-15-01.00.000 - Корпус (СП).pdf
- ШУ-15-01.00.000 - Корпус (СП).spw
- ШУ-15-01.00.000 СБ - Корпус.a3d
- ШУ-15-01.00.000 СБ - Корпус.cdw
- ШУ-15-01.00.000 СБ - Корпус.pdf
- ШУ-15-01.00.001 - Цилиндр.cdw
- ШУ-15-01.00.001 - Цилиндр.m3d
- ШУ-15-01.00.001 - Цилиндр.pdf
- ШУ-15-01.00.001 - Цилиндр_Л8мм_1шт.dxf
- ШУ-15-01.00.002 - Фланец.cdw
- ШУ-15-01.00.002 - Фланец.m3d
- ШУ-15-01.00.002 - Фланец.pdf
- ШУ-15-01.00.002 - Фланец_Л8мм_2шт.dxf
- ШУ-15-01.00.003 - Ребро жесткости.cdw
- ШУ-15-01.00.003 - Ребро жесткости.m3d
- ШУ-15-01.00.003 - Ребро жесткости.pdf
- ШУ-15-01.00.003 - Ребро жесткости_Л6мм_4шт.dxf
- ШУ-15-01.02.000 - Фланец со стенками
  - ШУ-15-01.02.000 - Фланец со стенками (СП).pdf
  - ШУ-15-01.02.000 - Фланец со стенками (СП).spw
  - ШУ-15-01.02.000 СБ - Фланец со стенками.a3d
  - ШУ-15-01.02.000 СБ - Фланец со стенками.cdw
  - ШУ-15-01.02.000 СБ - Фланец со стенками.pdf
  - ШУ-15-01.02.001 - Стенка торцевая.cdw
  - ШУ-15-01.02.001 - Стенка торцевая.m3d
  - ШУ-15-01.02.001 - Стенка торцевая_Л4мм_2шт.dxf
  - ШУ-15-01.02.002 - Стенка боковая.m3d
  - ШУ-15-01.02.002 - Стенка боковая_Л4мм_2шт.dxf
  - ШУ-15-01.02.003 - Фланец квадратный.cdw
  - ШУ-15-01.02.003 - Фланец квадратный.m3d
  - ШУ-15-01.02.003 - Фланец квадратный.pdf
  - ШУ-15-01.02.003 - Фланец квадратный_Л4мм_1шт.dxf
- ШУ-15-01.01.000 - Фланец с переходом
  - ШУ-15-01.01.000 - Фланец с переходом (СП).pdf
  - ШУ-15-01.01.000 - Фланец с переходом (СП).spw
  - ШУ-15-01.01.000 СБ - Фланец с переходом.a3d
  - ШУ-15-01.01.000 СБ - Фланец с переходом.cdw
  - ШУ-15-01.01.000 СБ - Фланец с переходом.pdf
  - ШУ-15-01.01.001 - Переход.cdw
  - ШУ-15-01.01.001 - Переход.m3d
  - ШУ-15-01.01.001 - Переход.pdf
  - ШУ-15-01.01.001 - Переход_Л4мм_1шт.dxf
  - ШУ-15-01.01.002 - Фланец входной.cdw
  - ШУ-15-01.01.002 - Фланец входной.m3d
  - ШУ-15-01.01.002 - Фланец входной.pdf
  - ШУ-15-01.01.002 - Фланец входной_Л4мм_1шт.dxf
ШУ-15-04.00.000 - Тяга реактивная
- ШУ-15-04.00.000 - Тяга реактивная (СП).pdf
- ШУ-15-04.00.000 - Тяга реактивная (СП).spw
- ШУ-15-04.00.000 СБ - Тяга реактивная.a3d
- ШУ-15-04.00.000 СБ - Тяга реактивная.cdw
- ШУ-15-04.00.000 СБ - Тяга реактивная.pdf
- ШУ-15-04.00.001 - Тяга редуктора.cdw
- ШУ-15-04.00.001 - Тяга редуктора.m3d
- ШУ-15-04.00.001 - Тяга редуктора.pdf
- ШУ-15-04.00.001 - Тяга редуктора_Л6мм_1шт.dxf
- ШУ-15-04.00.002 - Стакан сайлентблока.cdw
- ШУ-15-04.00.002 - Стакан сайлентблока.m3d
- ШУ-15-04.00.002 - Стакан сайлентблока.pdf
- ШУ-15-04.00.003 - Втулка резиновая.cdw
- ШУ-15-04.00.003 - Втулка резиновая.m3d
- ШУ-15-04.00.003 - Втулка резиновая.pdf
ШУ-15-03.00.000 - Ротор
- ШУ-15-03.00.000 - Ротор (СП).pdf
- ШУ-15-03.00.000 - Ротор (СП).spw
- ШУ-15-03.00.000 СБ - Ротор.a3d
- ШУ-15-03.00.000 СБ - Ротор.cdw
- ШУ-15-03.00.000 СБ - Ротор.pdf
- ШУ-15-03.00.001 - Вал.cdw
- ШУ-15-03.00.001 - Вал.m3d
- ШУ-15-03.00.001 - Вал.pdf
- ШУ-15-03.00.002 - Диск.cdw
- ШУ-15-03.00.002 - Диск.m3d
- ШУ-15-03.00.002 - Диск.pdf
- ШУ-15-03.00.002 - Диск_Л8мм_2шт.dxf
- ШУ-15-03.00.003 - Лопатка.cdw
- ШУ-15-03.00.003 - Лопатка.m3d
- ШУ-15-03.00.003 - Лопатка.pdf
- ШУ-15-03.00.003 - Лопатка_Л4мм_6шт.dxf
- ШУ-15-03.00.004 - Накладка усиливающая.m3d
- ШУ-15-03.00.004 - Накладка усиливающая_Л8мм_6шт.dxf
NMRV 90.m3d
rdd03_ps.pdf
snr_UCF 207 (35).m3d
Графитовая сальниковая набивка RK-240G MC-101 5мм.m3d
Датчик РДД-03.m3d
ШУ-15-00.00.000 - Шлюзовый затвор (СП).pdf
ШУ-15-00.00.000 - Шлюзовый затвор (СП).spw
ШУ-15-00.00.000 СБ - Шлюзовый затвор.a3d
ШУ-15-00.00.000 СБ - Шлюзовый затвор.cdw
ШУ-15-00.00.000 СБ - Шлюзовый затвор.log
ШУ-15-00.00.000 СБ - Шлюзовый затвор.pdf
ШУ-15-00.00.000 СБ - Шлюзовый затвор.stp
ШУ-15-00.00.001 - Втулка распорная.cdw
ШУ-15-00.00.001 - Втулка распорная.m3d
ШУ-15-00.00.001 - Втулка распорная.pdf
ШУ-15-00.00.002 - Шайба упорная.cdw
ШУ-15-00.00.002 - Шайба упорная.m3d
ШУ-15-00.00.002 - Шайба упорная.pdf
ШУ-15-00.00.002 - Шайба упорная_Л4мм_2шт.dxf
ШУ-15-00.00.003 - Лепесток.cdw
ШУ-15-00.00.003 - Лепесток.m3d
ШУ-15-00.00.003 - Лепесток.pdf
ШУ-15-00.00.003 - Лепесток_Л6мм_1шт.dxf
ШУ-15-00.00.004 - Кронштейн РДД-03.cdw
ШУ-15-00.00.004 - Кронштейн РДД-03.m3d
ШУ-15-00.00.004 - Кронштейн РДД-03.pdf
ШУ-15-00.00.004 - Кронштейн РДД-03_Л4мм_1шт.dxf
ШУ-15-00.00.005 - Крышка.cdw
ШУ-15-00.00.005 - Крышка.m3d
ШУ-15-00.00.005 - Крышка.pdf
ШУ-15-00.00.005 - Крышка_Л10мм_2шт.dxf
