Светозащитная панель с ламелями

200

Светозащитная стационарная панель с ламелями размером 155х1380х1380., предназначенная для предотвращения поступления света через вентиляторы, приточные жалюзи и стеновые приточные клапана на фоне минимальных потерь производительности по воздуху за счет оптимальной аэродинамической конструкции.

Ламель

Автор

Виталий

Дата

13.09.2025

Язык

Русский

Состав

Чертёжи, развертки, 3d модель

Софт

Компас 3D V21

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

КД_РС-01.00.000_СБ
- DXF
  - Дно_Количество-1шт._1мм.dxf
  - Крышка_Количество-1шт._1мм.dxf
  - Планка_Количество-2шт._1мм.dxf
  - Ребро_Количество-8шт._1мм.dxf
  - Стенка_Количество-2шт._1мм.dxf
  - Упор_Количество-4шт._1мм.dxf
  - Усилитель_верхний_Количество-2шт._1мм.dxf
  - Усилитель_нижний_Количество-2шт._1мм.dxf
- Гибка
  - PDF
    - Дно _ РС-01.00.001.pdf
    - Крышка _ РС-01.00.002.pdf
    - Планка _ РС-01.00.007.pdf
    - Стенка _ РС-01.00.003.pdf
    - Упор _ РС-01.00.005.pdf
    - Усилитель нижний _ РС-01.00.004.pdf
    - Усилитель_верхний _ РС-01.00.008.pdf
  - Дно _ РС-01.00.001.cdw
  - Крышка _ РС-01.00.002.cdw
  - Планка _ РС-01.00.007.cdw
  - Стенка _ РС-01.00.003.cdw
  - Упор _ РС-01.00.005.cdw
  - Усилитель нижний _ РС-01.00.004.cdw
  - Усилитель_верхний _ РС-01.00.008.cdw

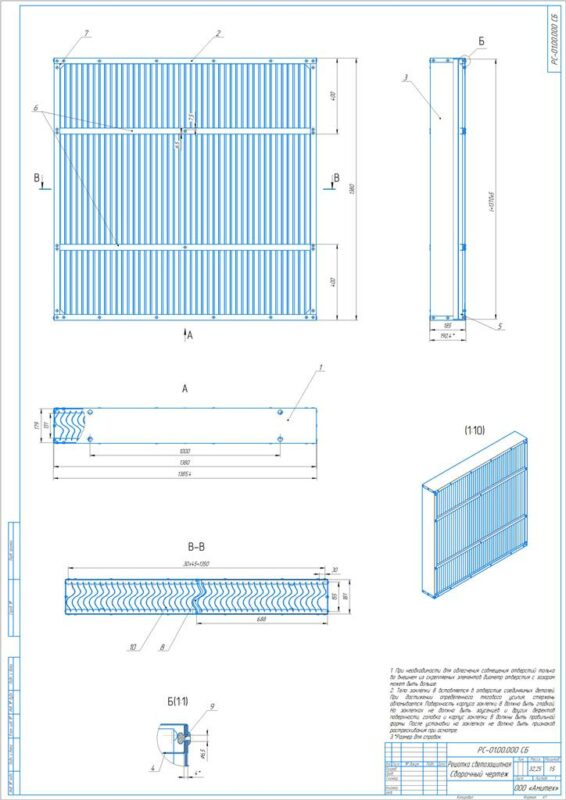

- Решотка светозащитная Сборочный чертеж _ РС-01.00.000 СБ.pdf
- Решотка_светозащитная РС-01.00.000 СБ.pdf
- Чертежи
  - Дно _ РС-01.00.001.cdw
  - Крышка _ РС-01.00.002.cdw
  - Планка _ РС-01.00.007.cdw
  - Ребро _ РС-01.00.006.cdw
  - Решотка светозащитная Сборочный чертеж _ РС-01.00.000 СБ.cdw
  - Решотка_светозащитная РС-01.00.000 СБ.spw
  - Стенка _ РС-01.00.003.cdw
  - Упор _ РС-01.00.005.cdw
  - Усилитель _ РС-01.00.004.cdw
Корпус
- Дно.m3d
- Корпус светозащиты.a3d
- Крышка.m3d
- Планка.m3d
- Ребро.m3d
- Стенка.m3d
- Упор.m3d
- Усилитель_верхний.m3d
- Усилитель_нижний.m3d
Гофрированная пластина.m3d
Корпус светозащиты.a3d
Корпус светозащиты.stp

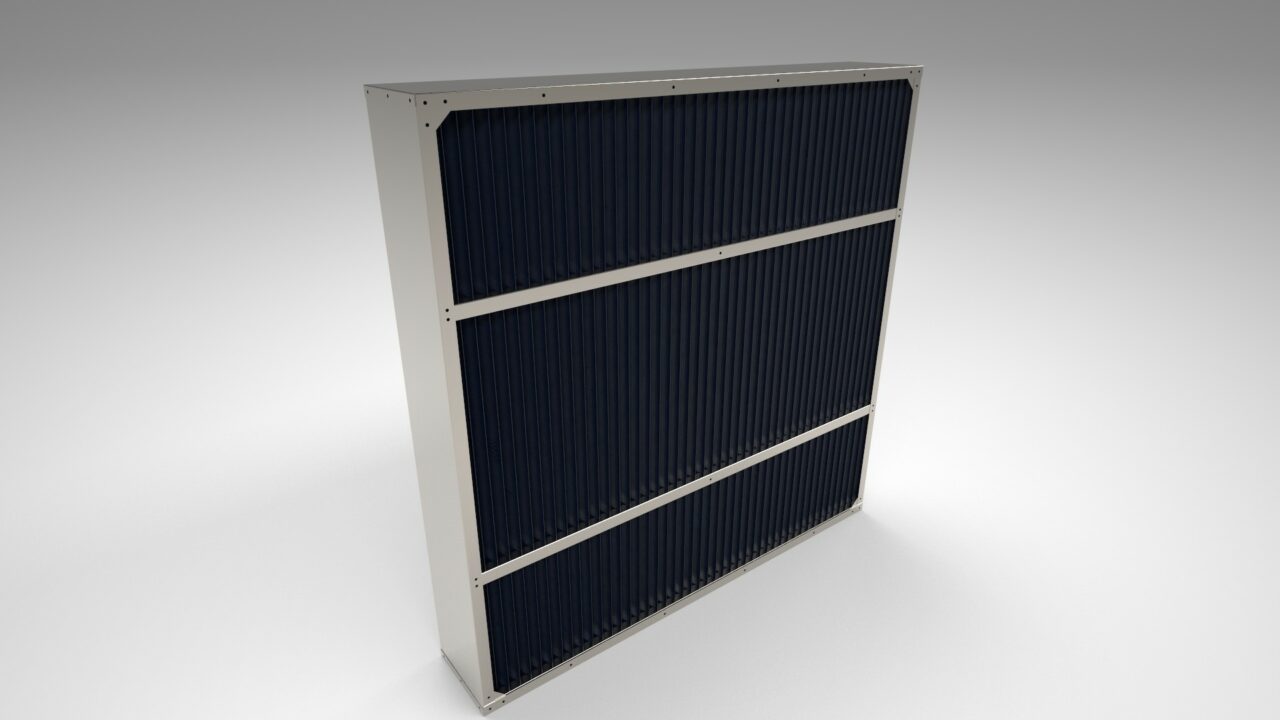

Решотка светозащитная.jpg
СБ_Гафрированая пластина.a3d
