Технология монтажно-заготовительных работ

ДонНАСА
Кафедра Теплогазоснабжения и вентиляции
Курсовой проект по дисциплине "ТМЗР"
На тему "Технология монтажно-заготовительных работ систем ОВ"
Макеевка 2013

Целью данного курсового проекта является выполнение разводки трубопроводов санитарно-технических систем и решение вопросов их конструирования. При выполнении курсового проекта были разработаны монтажные схемы систем отопления, газоснабжения, водоснабжения и вентиляции; выполнена деталировка данных систем, составлены комплектовочные ведомости и спецификации; определены заготовительные длины деталей; рассмотрены современные методы производства монтажных работ для систем отопления и водоснабжения, выполненных изделиями торговой марки Ekoplastik.

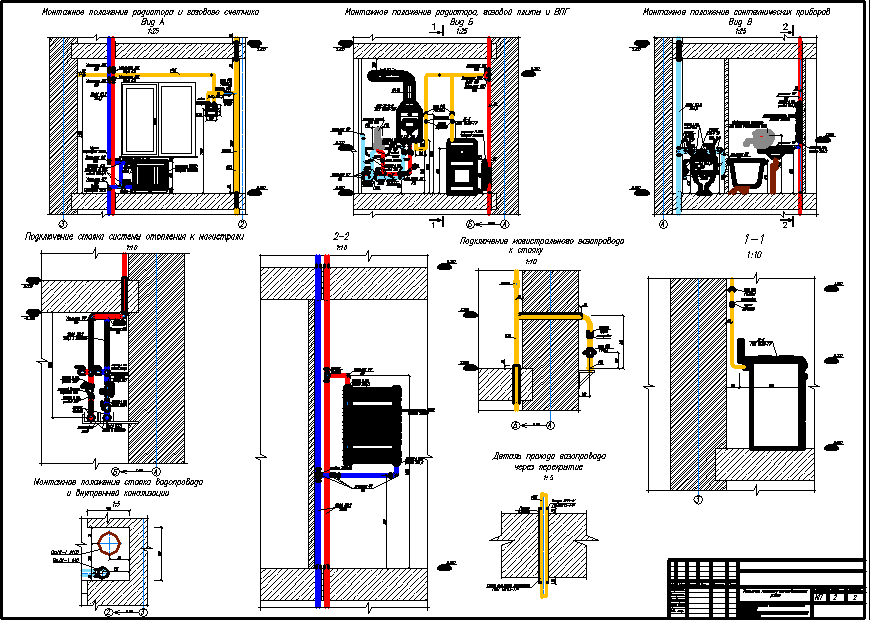

Состав: Фрагменты планов этажа и полвала жилого здания, промздания; монтажные схемы систем отопления, вентиляции, водо- и газоснабжения , Монтажное положение радиатора, газового счетчика и плиты, сан-ких приборов, полотенцесушителя,стояка в-да и кан-ции, деталь прохода газ-да через перекрытие, крепление воздуховодов Язык документа

Софт: AutoCAD 2013

Файлы:

Каталог / Инженерные системы / Вентиляция и кондиционирование / Технология монтажно-заготовительных работ

Технология монтажно-заготовительных работ.doc
Технология монтажно-заготовительных работ.dwg
