Центробежный вентилятор

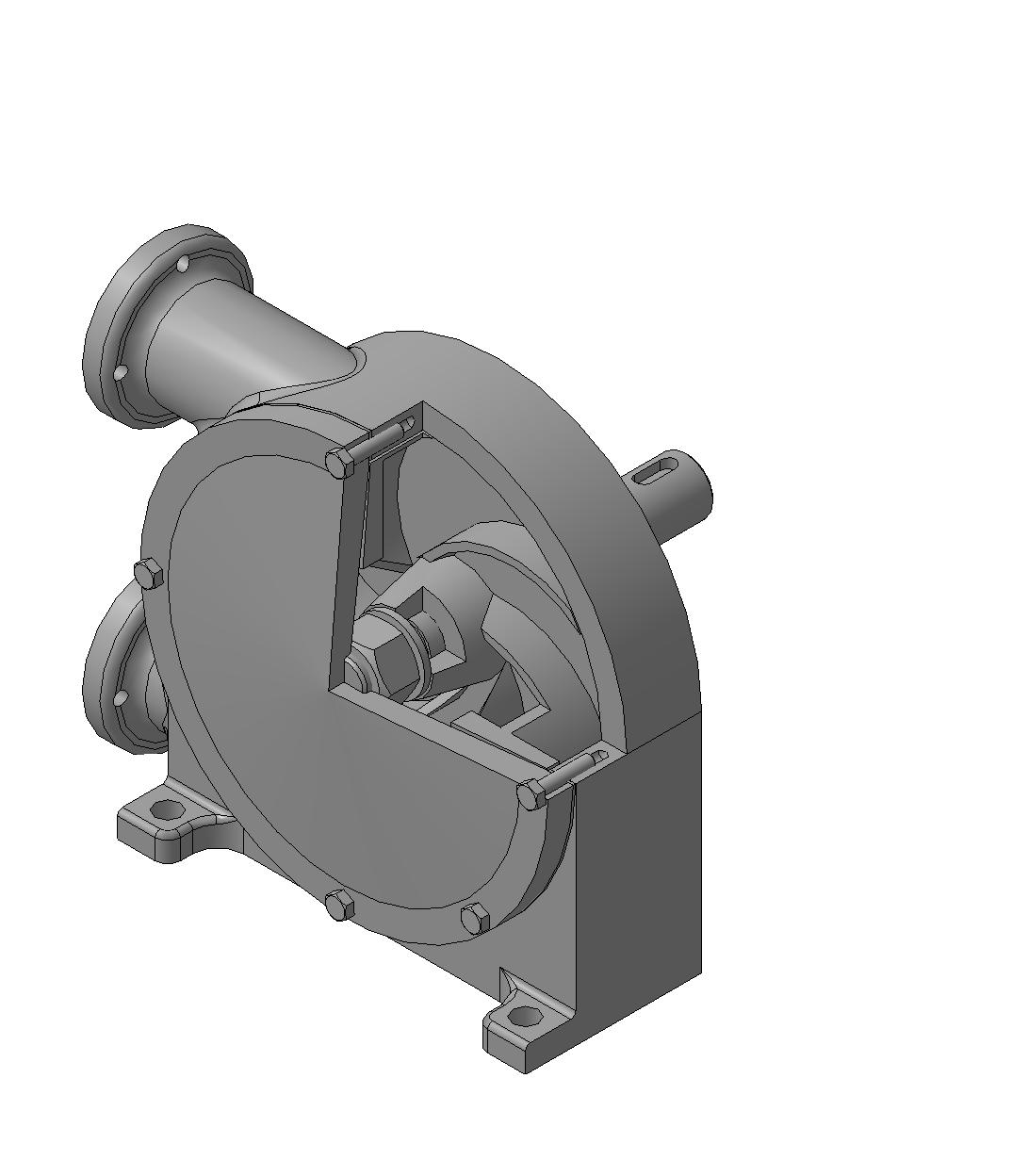

Центробежный вентилятор с крыльчаткой диаметром 140 мм предназначен для равномерной раздачи воздуха и подачи его непосредственно в рабочую зону.
В основе проекта использовался патент на изобретение RU 2343363 «Воздухораспределитель» автор Авдеева Т.П. Воздухораспределитель содержит цилиндрический корпус с выходным патрубком при этом в центральной части выполнена кольцевая щель, перекрытая внутренним цилиндрическим экраном, расположенным внутри корпуса распределителя соосно со щелью, жестко прикрепленным к боковым стенкам воздухораспределителя на расстоянии не менее половины высоты щели но и не более расстояния равного пяти высотам щели. Технический результат – снижение затрат на подготовку приточного воздуха.

Состав: 3D сборка Язык документа

Софт: КОМПАС-3D SP2
