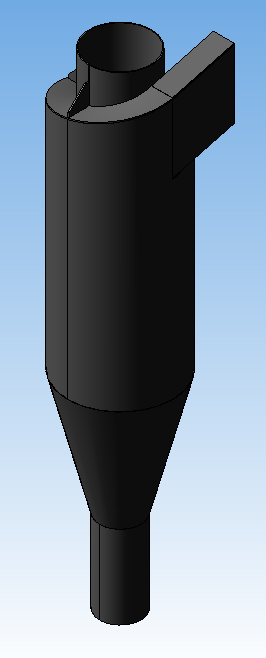

Циклон ЦН-15-500

Ц – циклон;
Н- конструкция циклона – по нормали института НИИОгаз;
15 – угол наклона входного патрубка относительно горизонтали (град.);
П, Л – «Правое» («Левое») вращение газа;
(500) – внутренний диаметр цилиндрической части циклона (мм);

Состав: 3D модель, Сборка Язык документа

Софт: КОМПАС-3D 16.1

Файлы:
Виток _ 1111.00.00.004.m3d
Конус _ 1111.00.00.002.m3d
Косынка _ 1111.00.00.006.m3d
Лист _ 1111.00.00.007.m3d
Лист _ 1111.00.00.011.m3d
Лист _ 1111.00.00.012.m3d
Обечайка _ 1111.00.00.003.m3d
Труба _ 1111.00.00.001.m3d
Труба _ 1111.00.00.005.m3d
Циклон ЦН-15 _ 1111.00.00.000 СБ.a3d
