Установка компрессора кондиционера на двигатели Д-240...245

При компоновке установки компрессора ставились следующие задачи:
- вписаться в угловой допуск по установке компрессора, предписываемый заводом - изготовителем компрессора;
- обязательное крепление в 4х точках с возможностью корректировки монтажного размера, для того чтобы не нагружать корпус компрессора;
- жесткость конструкции кронштейна;
- беспрепятственный доступ к клапанной крышке, воздушному компрессору, крышке термостата и термостату;
- возможность сохранить доступ к заглушке корпуса термостата с правой стороны для установки штуцера подогревателя;
- возможность быстрой замены и демонтажа приводных ремней;
- вписаться в габариты капота и боковых щитков:
- распространенный приводной ремень;
- расположение хладонопроводов должно обеспечивать их защиту от механических повреждений.

Состав: 3D-модель Язык документа

Софт: КОМПАС-3D 15.2

Файлы:

Каталог / Инженерные системы / Вентиляция и кондиционирование / Установка компрессора кондиционера на двигатели Д-240...245

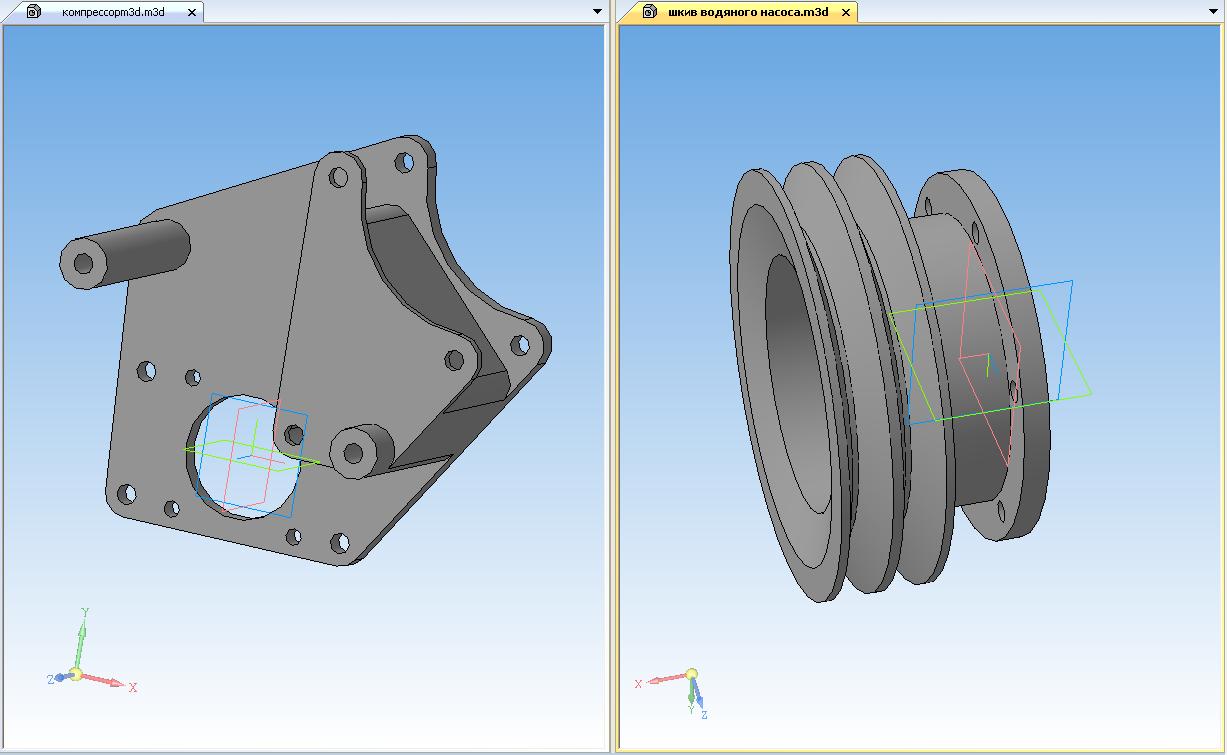

кронштейн компрессора.m3d
шкив водяного насоса.m3d
