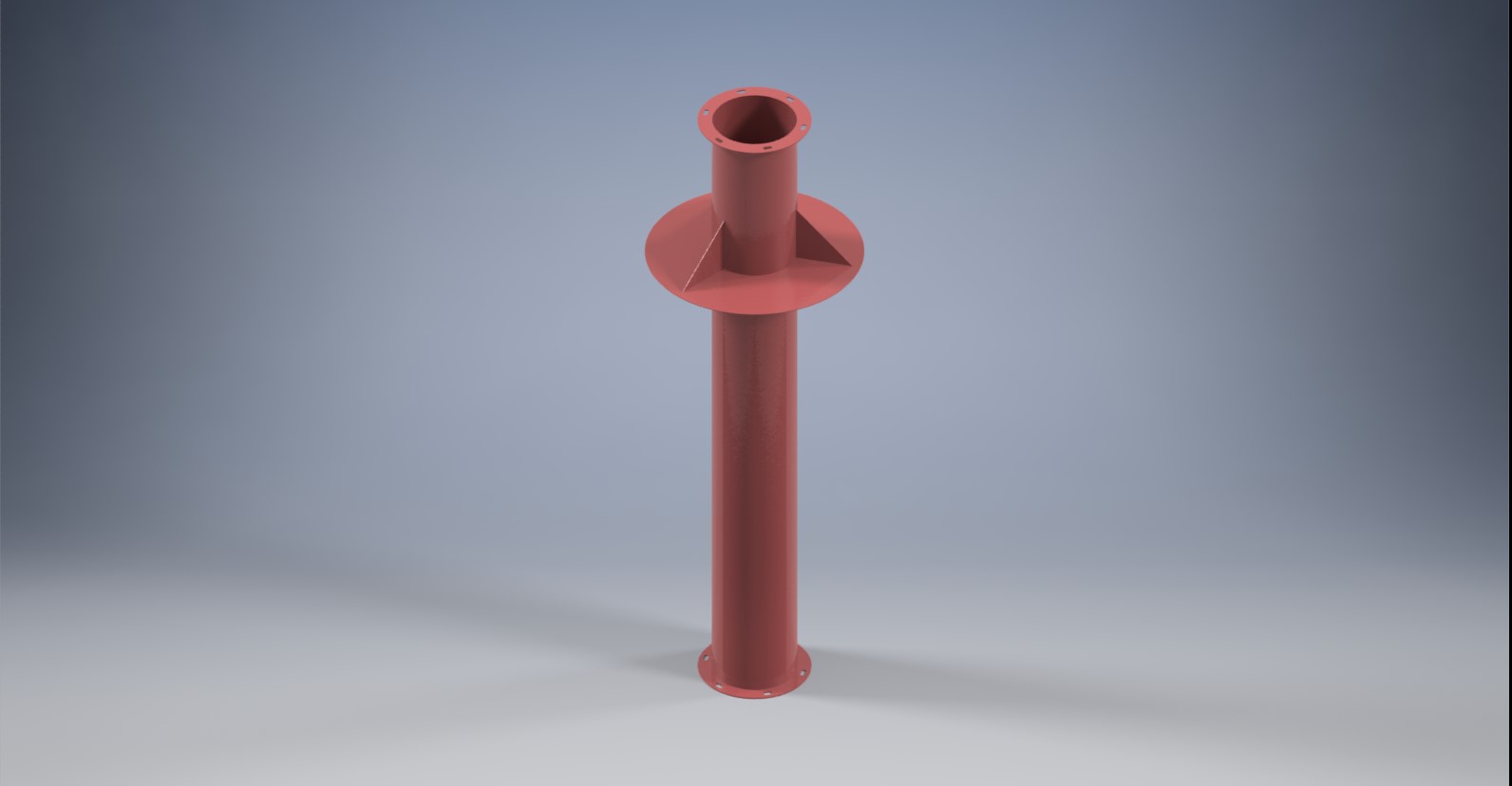

Узел прохода

Узлы прохода устанавливаются в системах принудительной и естественной вентиляции
помещений общего назначения. Узлы прохода устанавливаются как на железобетонные
стаканы, так и на обычную кровлю. То или иное исполнение выбирается проектировщиком в
зависимости от конкретных условий (температура, влажность и др.).
Узел прохода состоит из патрубка, приваренного к опорному фланцу, которым узел
прохода крепится к железобетонному стакану, установленному на покрытиях зданий.
Концевые фланцы патрубка предназначены: верхний для крепления шахты круглого
сечения, нижний для присоединения клапана или воздуховода.
Через покрытия зданий. Диаметр 160мм.

Состав: 3D Сборка Язык документа

Софт: Autodesk Inventor 2019

Файлы:
Узел прохода/
Узел прохода/lockfile.lck
Узел прохода/OldVersions/
Узел прохода/Кольцо.ipt
Узел прохода/Косынка.ipt
Узел прохода/Труба.ipt
Узел прохода/Узел прохода.iam
Узел прохода/Фланец.ipt
