Московский технологический институт
Направление: Строительство
Программа обучения: Теплогазоснабжение и вентиляция
Выпускная квалификационная работа на тему: "Вентиляция плавательного бассейна"
Москва 2024
Исходные данные: Расчетные климатические условия: температура наиболее холодной пятидневки с обеспеченностью 0,92 tно=-25 оС, продолжительность отопительного сезона no=196 сут, средняя температура отопительного сезона tнср=-3,1 оС. План бассейна, экспликация помещений, характеристики ограждающих конструкций

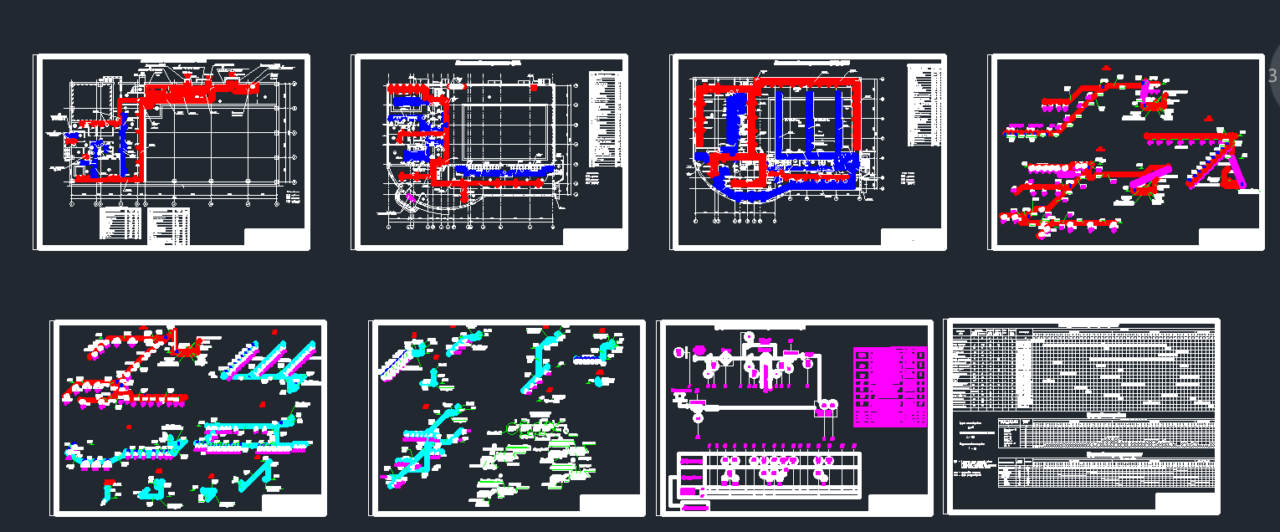

В дипломном проекте разработана система вентиляции плавательного бассейна в г.Елец с механическим и частично естественным побуждением. Рассмотрены строительные характеристики здания и климатические характеристики района строительства. Определены избыточные тепловыделения, влаговыделения и газовые выделения для помещений бассейна и тренажерных залов. Выполнен расчет воздухообменов в помещениях по нормам кратности и избыточным вредным выделениям. Сконструирована система вентиляции и проведен ее аэродинамический расчет. Выполнен подбор оборудования – приточных установок и вентиляторов вытяжных систем. Разработана функциональная схема автоматизации системы вентиляции. Составлена локальная смета, по результатам которой определена общая стоимость сооружения системы вентиляции. Разработана технология процессов монтажа системы, календарный график производства работ и график движения рабочих.
3. Содержание расчетно-пояснительной записки:
ВВЕДЕНИЕ
1 АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ РАЗДЕЛ
1.1 Общая характеристика объекта
1.2 Теплотехнический расчет ограждающих конструкций
1.2.1 Теплотехнический расчет наружных стен
1.2.2 Теплотехнический расчет кровли
1.2.3 Теплотехнический расчет напольного перекрытия
2.1 Методика определения расчетных воздухообменов
2.2 Определение избыточных тепловыделений
2.2.1 Теплопоступления от людей
2.2.2 Тепловыделения от осветительных приборов
2.2.3 Теплопоступления, обусловленные солнечной радиацией
2.2.4 Теплопоступления через ограждающие конструкции
2.2.5 Тепловой баланс помещения
2.3 Влаговыделения в помещениях
2.4 Газовые выделения в помещениях
2.5 Определение расхода приточного воздуха
3 ПРОЕКТИРОВАНИЕ СИСТЕМЫ ВЕНТИЛЯЦИИ
3.1 Конструктивные решения
3.2 Аэродинамический расчет системы вентиляции
3.3 Подбор оборудования
4. АВТОМАТИЗАЦИЯ СИСТЕМЫ ВЕНТИЛЯЦИИ
5. ЭКОНОМИЧЕСКАЯ ЧАСТЬ
6. ОРГАНИЗАЦИЯ И ПЛАНИРОВАНИЕ В СТРОИТЕЛЬСТВЕ
6.1 Технология производства работ
6.2 Определение объемов работ
6.3. Определение затрат труда. Составление календарного плана
6.4. Построение графика движения рабочих
ЗАКЛЮЧЕНИЕ
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ
Приложение А. ЛОКАЛЬНЫЙ СМЕТНЫЙ РАСЧЕТ
