Вентилятор крышный дымоудаления ВКР-2,5-ДУ-0-0

Вентиляторы предназначены для удаления из помещений промышленных и общественных зданий воздуха и других невзрывоопасных газовоздушных смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества, не выше агрессивности воздуха, а температура не выше + 50°С, которые не содержат липких веществ и волокнистых материалов, в которых содержание пыли и других твердых примесей не более 100 мг/мі в условиях умеренного климата 1 категории размещения по ГОСТ 15150-69 и устанавливаются на кровле

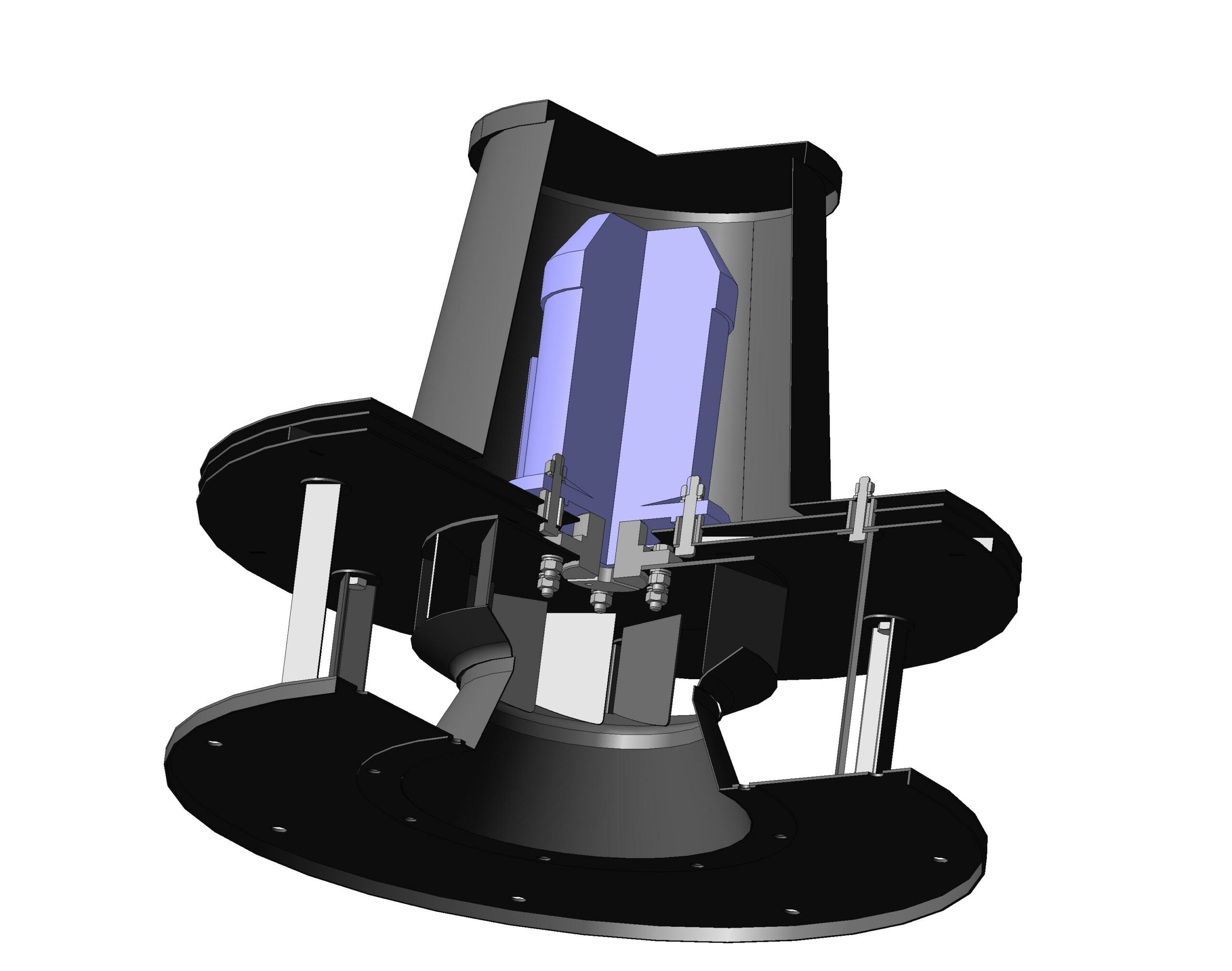

Состав: 3D-модель (сборочные, деталировка), 2D-чертежи (сборочные, деталировка)

Софт: КОМПАС-3D 16

Файлы:
