Для проектирования систем вентиляции, промышленных фильтров очистки воздуха необходимо иметь линейку моделей ходовых вентиляторов, допустим типа ВР 280-46 №4, 5, 6,3. Для быстрой отрисовки таких моделей предлагаю следующий вариант. Сборка из 2 деталей, 1ая электродвигатель (ваш), 2 ая деталь стульчак с улиткой по номеру вентилятора (параметрическая модель или почти) по размерам ГОСТа. Быстро комбинируя стульчаками и двигателями можем собрать любой вентилятор.
- Главная -
- Чертежи -
- Инженерные системы -
- Вентиляция и кондиционирование -
- Вентилятор радиальный типа ВР 280-46, №5 АИРМ-132 М4/11кВт, 3Д модель макета

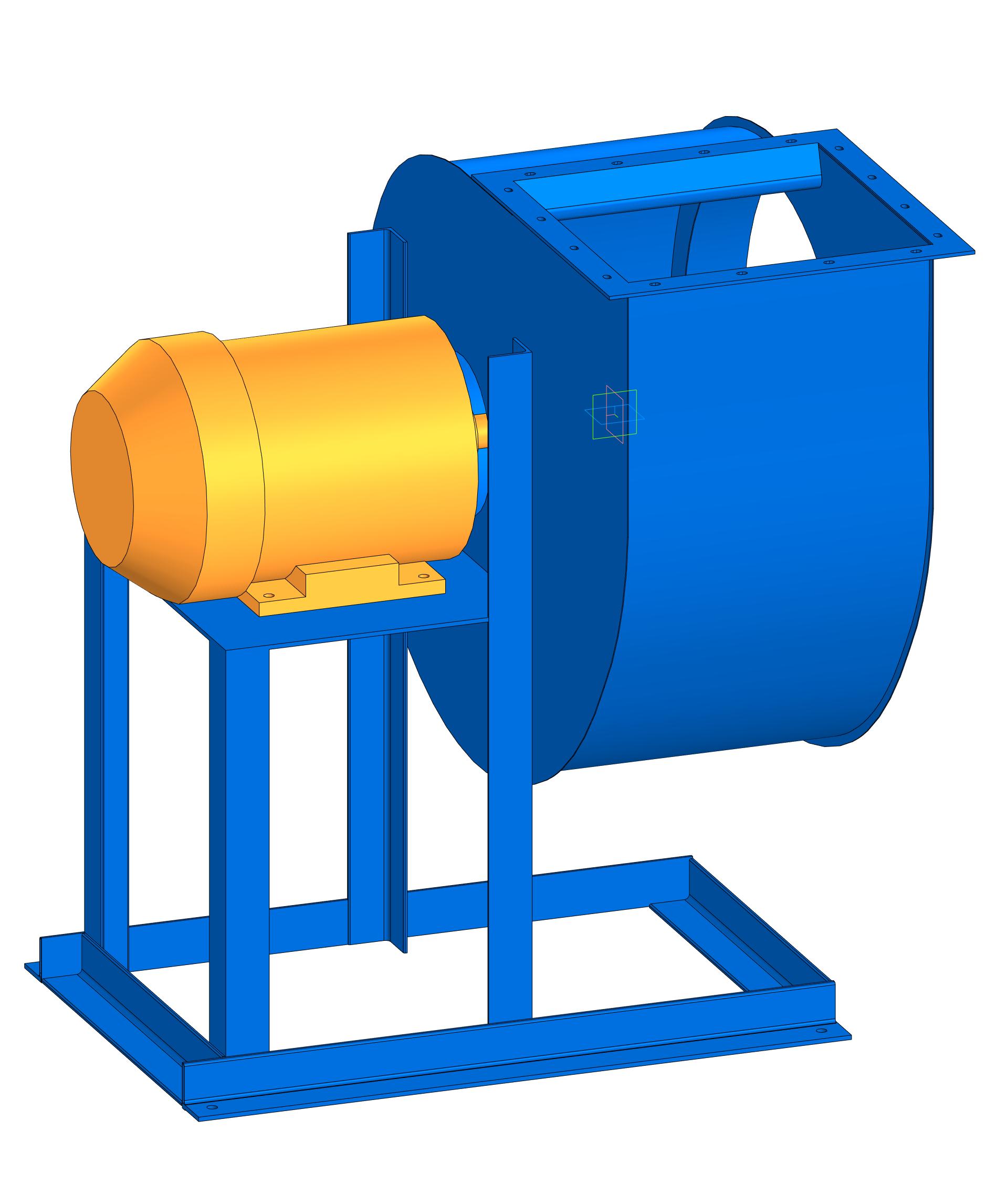

Вентилятор радиальный типа ВР 280-46, №5 АИРМ-132 М4/11кВт, 3Д модель макета
0
3
50
0
0
Автор
Андрей
Невленинов
Дата
07.12.2023
Язык
Русский
Состав
Сборка 3Д из двух деталей, ЭДВ+стульчак, ВСЕГО 3 ФАЙЛА
Софт
КОМПАС-3D 20
Как открыть?
Содержимое архива
-
№5АИРМ132 М411кВт - ВР 280-46.a3d
-
АИР132М2(N=11 кВт).m3d
-
СФ-120 - Деталь+улитка.m3d
