Вентилятор высокого давления ВР 6-28 (ВР 129 - 28) Исполнение 1 - Укрвентсистемы

ОСНОВНОЕ НАЗНАЧЕНИЕ ВЦ 6-28-4 (ВР129-28 №4):

Вентиляторы высокого давления ВР129-28-4 (ВЦ 6-28-4) предназначены для эксплуатации в сооружениях различного, преимущественно промышленного назначения. Допускается устанавливать в стационарных системах вентиляции, кондиционирования, отопления, использовать в составе установок в производственных и санитарно-технических целях;
Вентиляторы применяются для подачи воздуха в вагранки, печи, вентиляционные системы зерновых элеваторов и глубоких шахт, а также для установки в системы пневмотранспорта эжекционного типа и установки других технологических систем.
УСЛОВИЯ ЭКСПЛУАТАЦИИ ВЦ 6-28-4 (ВР129-28 №4):

Вентиляторы предназначены для перемещения воздуха и других взрывобезопасных газовых смесей с температурой до 80°С, агрессивность которых по отношению к углеродистым сталям обыкновенного качества, не выше агрессивности воздуха и не содержащих липких веществ и волокнистых материалов.
Содержание пыли и других твердых примесей не должно превышать 100мг/м³;
Температура внешней среды: допустимый диапазон -40°С … +40°С (-10°С до +45°С — для вентиляторов тропического исполнения);
Рассчитаны на продолжительный режим работы в помещении и на открытом воздухе (1 категория размещения — вне помещения под навесом), в макроклиматических районах в условиях умеренного (У) и тропического (Т) климата 2-3 категории размещения по ГОСТ 15150-69.
ВАРИАНТЫ ИЗГОТОВЛЕНИЯ ВЦ 6-28-4 (ВР129-28 №4):

Исполнение 1-е и 5-е;
Из углеродистой стали в стандартном исполнении;
Из различных марок нержавеющих сталей;
Во взрывозащищенном исполнении (из разнородных металлов) по ДНАОП 0.00-1.18-98;
Вентиляторы радиальные изготавливают правого и левого вращения (см. схемы установки разворотов корпуса);
Температура перемещаемой среды до 200°С (по спецзаказу);
Вентиляторы ВР129-28-4 (ВЦ 6-28-4) 1исп. могут комплектоваться рабочими колесами различных номиналов (0,9Dн; 0,95Dн; 1Dн; 1,05Dн; 1,1Dн).
ОБЩИЕ СВЕДЕНИЯ ВЦ 6-28-4 (ВР129-28 №4):

Вентилятор радиальный высокого давления;
Одностороннего всасывания;
Рабочее колесо сварное с назад загнутыми лопатками в количестве 16 шт;
Корпус спиральный поворотный.
Вентилятор ВР129-28 №4 (ВЦ 6-28-4) прост и надежен. Предусматривает комплектацию рабочих колес различных номиналов, что позволяет увеличить рабочую зону вентилятора без применения клиноременной передачи ( 5 исполнение) или частотного регулирования. Лопатки рабочего колеса назад загнутые, слабо подверженные к налипанию.

МОНТАЖ ВЕНТИЛЯТОРА ВЦ 6-28-4 (ВР129-28 №4):

Вентиляторы поставляются заказчику в собранном виде, на раме и комплектно с электродвигателем;
Монтаж вентилятора должен обеспечивать свободный доступ к месту его обслуживания во время эксплуатации;
Вентилятор следует устанавливать на фундамент и закреплять фундаментными болтами. В случае, если передача вибрации на фундамент не допускается, а также для исключения резонанса, вентилятор рекомендуется устанавливать на виброизоляторы;
Для снижения уровня шума до санитарных норм, должна быть выполнена звукоизоляция корпуса и трубопроводов;
Вентилятор, перемещающий воздух высоких температур, должен быть покрыт снаружи слоем тепловой изоляции;
Воздуховоды не должны вибрировать, для этого устанавливаются гибкие вставки от воздуховода к вентилятору.
ДЕМОНТАЖ ВЕНТИЛЯТОРА ВЦ 6-28-4 (ВР129-28 №4):

Для предварительного осмотра, выяснения причин вибрации или поломки, на корпусе вентилятора предусмотрен люк. Сняв смотровой люк, возможно осмотреть проточную часть вентилятора, при необходимости возможен съем корпуса;
Для осмотра проточной части вентилятора на всасывающей стороне необходимо иметь съемный участок газопровода длинной L;
Выем рабочего колеса осуществляется через отверстие в стенке корпуса, расположенной между основным диском крыльчатки и электродвигателем. В рабочем состоянии это отверстие закрывается съемным диском корпуса.

Состав: 3D - модели Язык документа

Софт: AutoCAD 2013

Сайт: www

Каталог / Инженерные системы / Вентиляция и кондиционирование / Вентилятор высокого давления ВР 6-28 (ВР 129 - 28) Исполнение 1 - Укрвентсистемы

Просмотр файлов

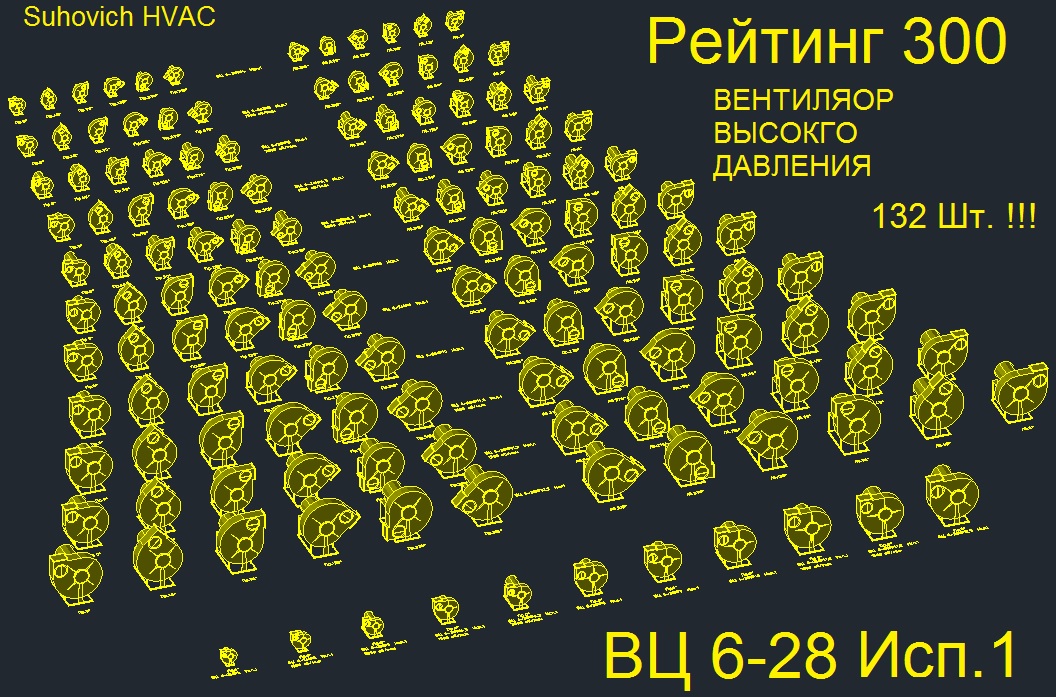

ВЦ 6-28 Исп.1.dwg
