Вентиляторная установка главного проветривания ВОД-30

Восточно-Казахстанский Государственный Технический Университет им. Д. Серикбаева
Факультет Инженерии
Кафедра «Технологические машины и транспорт»
Курсовой проект по дисциплине «Водоотливные, вентиляционные и пневматические установки»
Вентиляторная установка главного проветривания (ВОД-30)
Усть-Каменогорск, 2019 год

В курсовом проекте приводится подбор вентиляторной установки главного проветривания на основе требований, полученных в техническом задании. Проводится выбор типа вентилятора и размера и проверяется его соответствие работе при данных условиях. Построена характеристика внешней сети и определены ступени регулирования вентилятора, а также способ реверсирования установки. Рассматриваются правила эксплуатации вентиляторных установок для безопасной работы людей в забое.
Исходные данные для расчета:
Рассчитать вентиляторную установку для шахты первой категории по газовому режиму с параметрами:
Qш = 100 м3/с – требуемая производительность вентилятора;
Нш.mах = 2000 Па – максимальное давление;
Нш.min = 900 Па – минимальное давление;
T = 15 лет – срок эксплуатации.
Pиз = 0,5 МПа
tнар = -22 ᴼС
tпод = +67 ᴼС

СОДЕРЖАНИЕ

Введение 4
1 Расчет и выбор оборудования 5
1.1 Выбор наивыгоднейшей установки 5
1.2 Регулирование рабочих режимов установки 9
1.3 Расчет характеристики внешней сети 9
1.4 Определение резерва производительности вентилятора 12
1.5 Реверсирование вентиляционной струи 13 1.6 Определение мощности и выбор электродвигателя для каждой
ступени регулирования 14
1.7 Среднегодовой расход электроэнергии 14
1.8 Дистанционное управление и контроль вентиляторной установки 15
1.9 Расчет калориферной установки 15
2 Меры безопасности при эксплуатации вентиляторных установок 18
Заключение 20
Список использованных источников 21

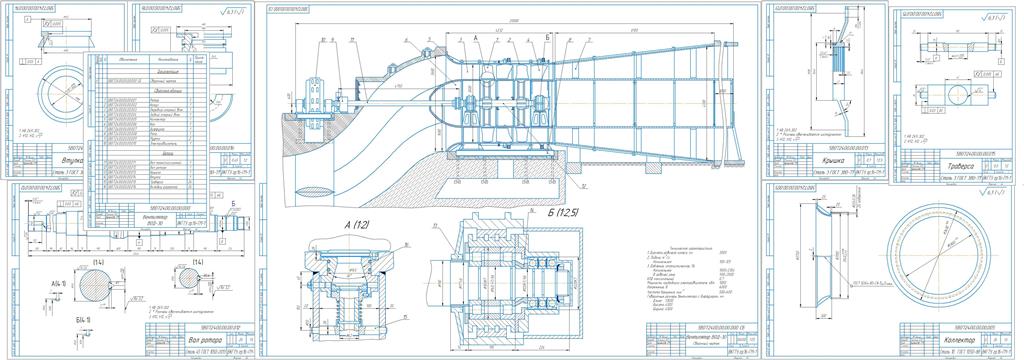

Состав: Вентилятор ВОД-30(СБ), Деталировка (вал ротора, вкладыш разрезной, втулка, коллектор,крышка, траверса). Спецификация. ПЗ Язык документа

Софт: КОМПАС-3D V16

Файлы:

Каталог / Инженерные системы / Вентиляция и кондиционирование / Вентиляторная установка главного проветривания ВОД-30

Вал ротора _ 5В072400.00.00.012.cdw
Вентилятор ВОД-30 _ 5В072400.00.00.000.spw
вентилятор.cdw
Вкладыш разрезной _ 5В072400.00.00.016.cdw
Втулка _ 5В072400.00.00.014.cdw
коллектор.cdw
Крышка _ 5В072400.00.00.013.cdw
ПЗ.doc
страница реферата.doc
титульный лист.doc
Траверса _ 5В072400.00.00.015.cdw
