Вентиляция принята приточно-вытяжная с естественным и механическим побуждением воздуха. Воздухообмены приняты согласно СНИП и расчетам (см."Таблицу воздухообменов").

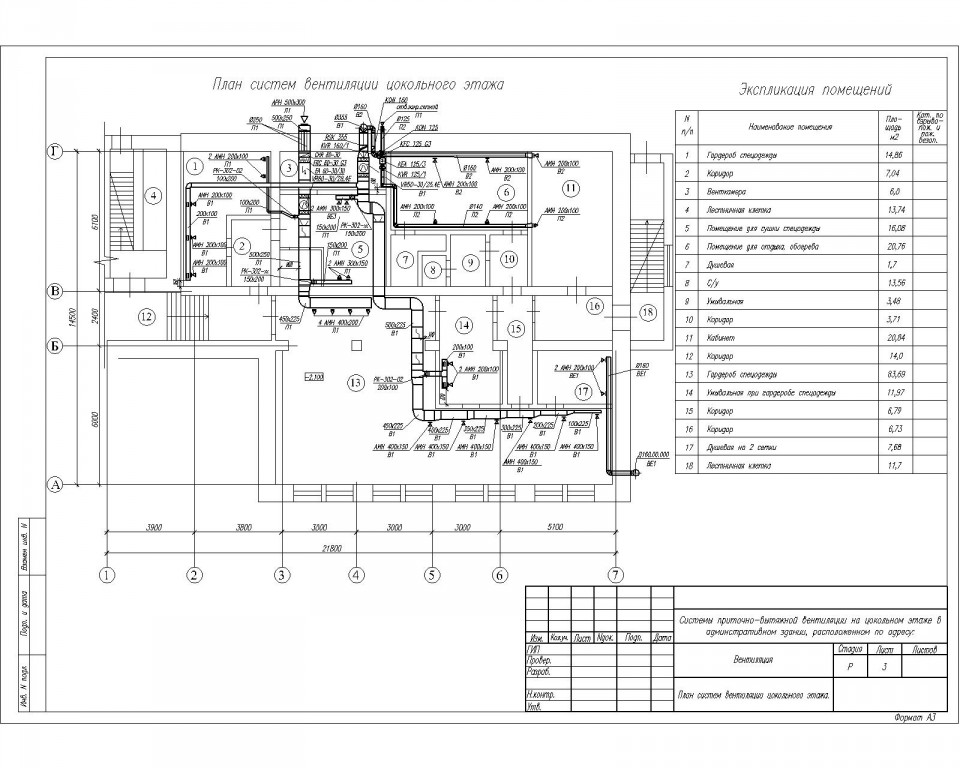

Приток в помещения 1,5,13 организован системой П1 канальным оборудованием фирмы NED. Нагрев воздуха в холодное и переходное время года предусмотрен электрическим калорифером мощностью 30кВт. Приточный воздух очищается в фильтре класса очистки G3.
Вытяжка из помещений 1,5,13,14 организована системой В1 канальным оборудованием фирмы NED.
Вытяжка из душевой осуществляется при помощи дефлектора системой ВЕ1.
Приток воздуха в помещения 6 и 11 организован системой П2, при канальным оборудованием фирмы NED. Для предотвращения перетока холодного воздуха предусмотрен обратный клапан. Нагрев воздуха осуществляется электрическим калорифером. Вытяжка из помещений 6 и 11 предусмотрена системой В2 канальным оборудованием фирмы NED.
Воздуховоды всех систем выполняются из оцинкованной стали по ГОСТ 14918-80*:
-класса "Н" толщиной 0,55-0,7мм.
В качестве воздухораспределителей приняты вентиляционные решетки АМН фирмы Арктос.
Забор воздуха осуществляется не ниже 2 метров от уровня земли.
Выброс воздуха выше уровня кровли на 0,7 метра.
Воздуховоды, расположенные вне отапливаемого помещения, а так же в здании до калорифера, теплоизолируются.
Монтаж наружных воздуховодов систем П1, П2, В1, В2 и ВЕ1 выполнить на расстоянии 200мм от основной поверхности наружных стен, а систем В1, В2 и ВЕ1-на расстоянии 150мм от края кровли.
Установить антивандальную решетку высотой не менее 2м от уровня отмостки для защиты наружного воздуховода системы ВЕ1 от механических повреждений.
Монтаж, испытание и наладка систем вентиляции производится в соответствии со СНиП 3.05.01-85 "Внутренние санитарно-технические системы".
Крепление воздуховодов осуществляется по типовым чертежам серии 5.904-1.
1. Рабочая документация по системам приточно-вытяжной вентиляции на цокольном этаже в админстративном здании, расположенном по адресу: г.Киров, ул.Водопроводная, д.21, выполнена на основании архитектурно-строительных чертежей, технического задания и в соответствии с действующими строительными нормами и правилами:
-СНиП 41-01-2003 - Отопление, вентиляция и кондиционирование воздуха;
-СНиП 23-02-2003 - Тепловая защита зданий;
-ГОСТ12.1.005-88 - Общие санитарно-гигиенические требования к воздуху рабочей среды;
-ГОСТ 30494-96 - Здания жилые и общественные. Параметры микроклимата;
-СП 44.13330.2011 -Административные и бытовые здания;
-СНиП 23-01-99* - Строительная климатология;
2. Рабочая документация по вентиляции выполнена в соответствии с требованиями
ГОСТ 21.602-2003 "Правила выполнения рабочей документации отопления, вентиляции и кондиционирования".
