Вентиляция клуба на 240 мест в г. Иркутск

Ижевский государственный технический университет имени М.Т. Калашникова
Кафедра Теплоснабжение отопление вентиляция и кондиционирование
Курсовой проект по дисциплине "Вентиляция"
Тема "Приточно-вытяжная вентиляция клуба со зрительным залом на 240 мест в г. Иркутск"
Ижевск, 2014

Проектируется приточно-вытяжная вентиляция клуба со зрительным залом на 240 мест. Здание располагается в городе Иркутск.
Здание одноэтажное, максимальная высота здания 6,6 м, остальных помещений на первом этаже 3,0 м. Здание располагается в осях “1-4”=30,0 м и “А-В”=24,0 м. Перекрытие пола–доска половая 20 мм; цементно-песчаный раствор 20 мм; теплоизоляция 40 мм; один слой рубероида 1,5 мм и плита пустотная железобетонная 220 мм; стены–из полнотелого кирпича, оконные переплеты деревянные с двойным остеклением.
В качестве основного помещения принимается зрительный зал.
Температура внутреннего воздуха для летнего периода 27,5 0С, для зимнего периода 20 0С. Теплоснабжение калориферов осуществляется перегретой водой от ТЭЦ с параметрами 130-70 0С.

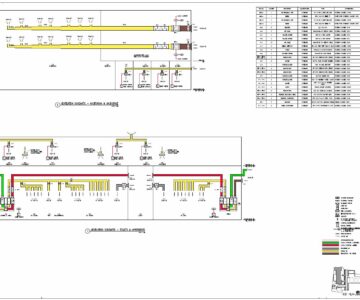

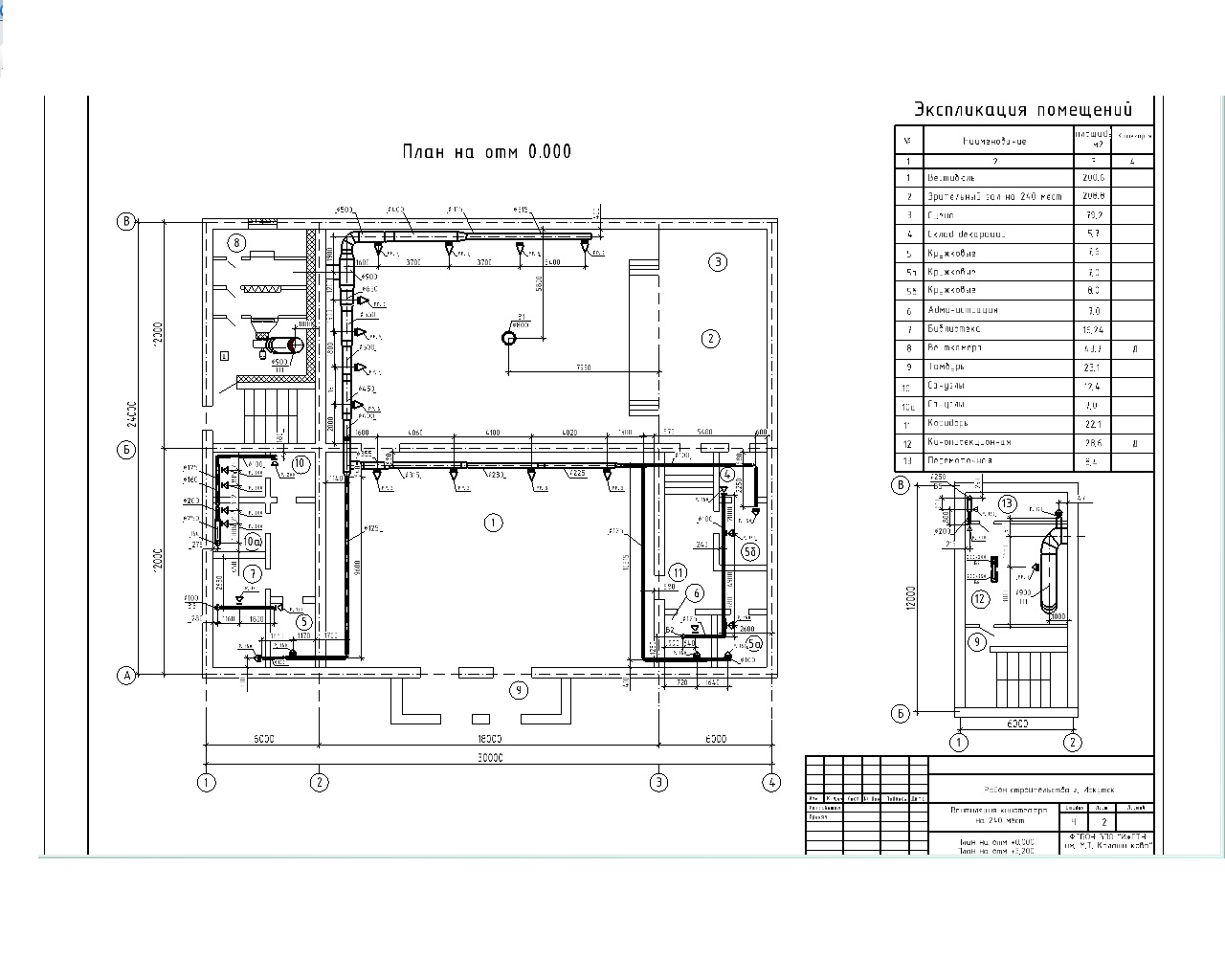

Состав: ПЗ, Схемы систем вентиляции П1,В1-В6, Планы, ОД Язык документа

Софт: КОМПАС-3D 15.1

Файлы:
ПЗ Иркутск.doc
Чертежи Иркутск.frw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: Sadriev
Дата: 2015-06-03
Просмотры: 1593
