Вентиляция производственно-складского корпуса

Расчетная наружная температура для зимнего периода -26С
Расчетная скорость ветра для холодного периода 4,0м/с
Продолжительность отопительного периода 221 cутки
Климатическая зона строительства нормальная
В помещениях производственно-складского комплекса с административно-бытовыми помещениями температура внутреннего воздуха предусмотрена в соответствии с требованиями технологического проекта и ГОСТ 12.1.005-88.
Для теплоснабжения воздухонагревателей приточных установок в качестве теплоносителя принята вода с параметрами (135-70) С.
Для обеспечения требуемых условий воздушной среды в помещениях производственно-складского комплекса и административно-бытовых помещениях проектом предусматривается приточно-вытяжная вентиляция с механическим побуждением с кондиционированием воздуха.
Воздухообмен в производственных помещениях рассчитан по условиям обеспечения пожарной безопасности, в складских помещениях –по кратности. В офисных помещениях расход воздуха принят по расчету, исходя из нормы 60м3/час на 1чел. В бытовых и вспомогательных помещениях комплекса воздухообмен определен по нормам и кратности. В столовой воздухообмен принят по расчету на ассимиляцию тепловлаговыделений от людей, горячей пищи, оборудования, солнечной радиации в обеденном зале, в подсобных и вспомогательных помещениях столовой - по нормам и кратности. Воздухопроизводительность местных отсосов от посудомоечной машины и от эл.плиты принята по заданию технологов.
Для санузлов удаление воздуха принято по норме 50м3/час на 1ун. и 25м3/час на 1 писсуар.
Проектом предусматривается устройство отдельных вентсистем приточно-вытяжной вентиляции для групп помещений в соответствии с действующими нормами и правилами.
Для приточной вентиляции производственных и складских помещений проектом принято климатическое оборудование секционного типа фирмы «Корф», Россия. Вентоборудование приточных систем П-3, П-4, ПВ-5 размещается в венткамере на отм.3,000 в осях 15-17, Е-Ж. Вентоборудование приточных систем П-8, П-9 размещается в венткамере, расположенной на отм. 6,150 в осях 15-17, Е-Ж. Вытяжная общеобменная вентустановка из склада тары и упаковки В-10 запроектирована канальным вентилятором, размещаемым под потолком в венткамере на отм.3,000 в осях 15-17, Е-Ж. Для вытяжных общеобменных вентустановок В-18, В-19, В-20, В-22, В-23, В-24 из складских помещений (склада готовой продукции, склада сырья) приняты крышные вентиляторы с выбросом воздуха вверх, устанавливаемые на кровле на монтажные стаканы с воздушными утепленными клапанами с эл.приводами, размещаемыми вверху (для возможности обслуживания с кровли).
Из помещения аккумуляторной вытяжка осуществляется крышным вентилятором В-21 той же серии, что перечисленные выше.
Из вспомогательных помещений производства вытяжка запроектирована канальными вентиляторами соответствующего типоразмера, монтируемыми под потолком в подсобных помещениях вблизи обслуживаемых помещений.
Санузлы производства оборудуются самостоятельными вытяжными вентсистемами с круглыми канальными вентиляторами, размещаемыми по месту под потолком.

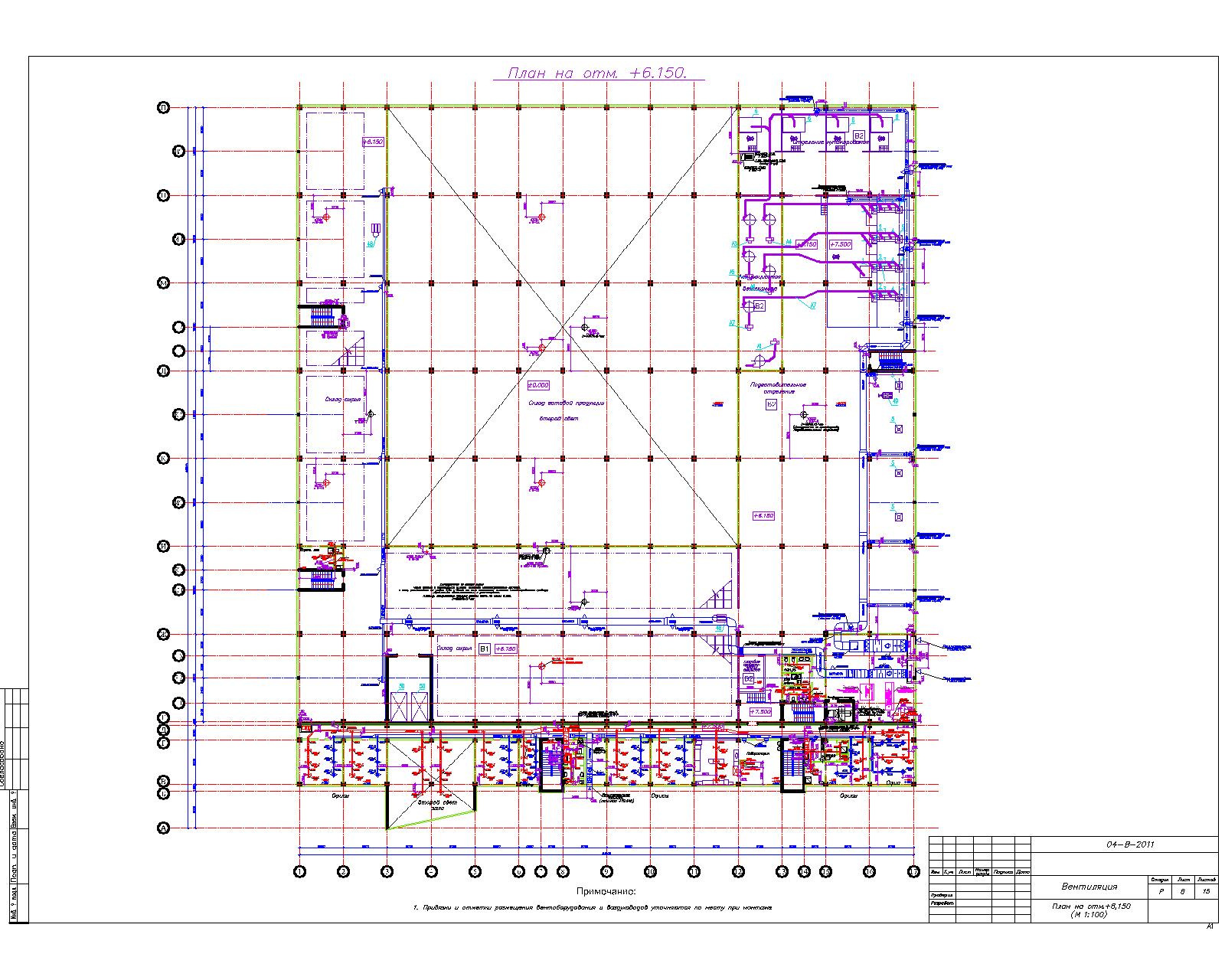

Состав: Общие данные, Планы этажей с системами вентиляции, План кровли, План венткамер, Аксонометрические схемы, Спецификации оборудования. Язык документа
