Вентиляция участка порошковой окраски

Система вентиляции (приточная и вытяжная )участка порошковой окраски, раздел ОВ.

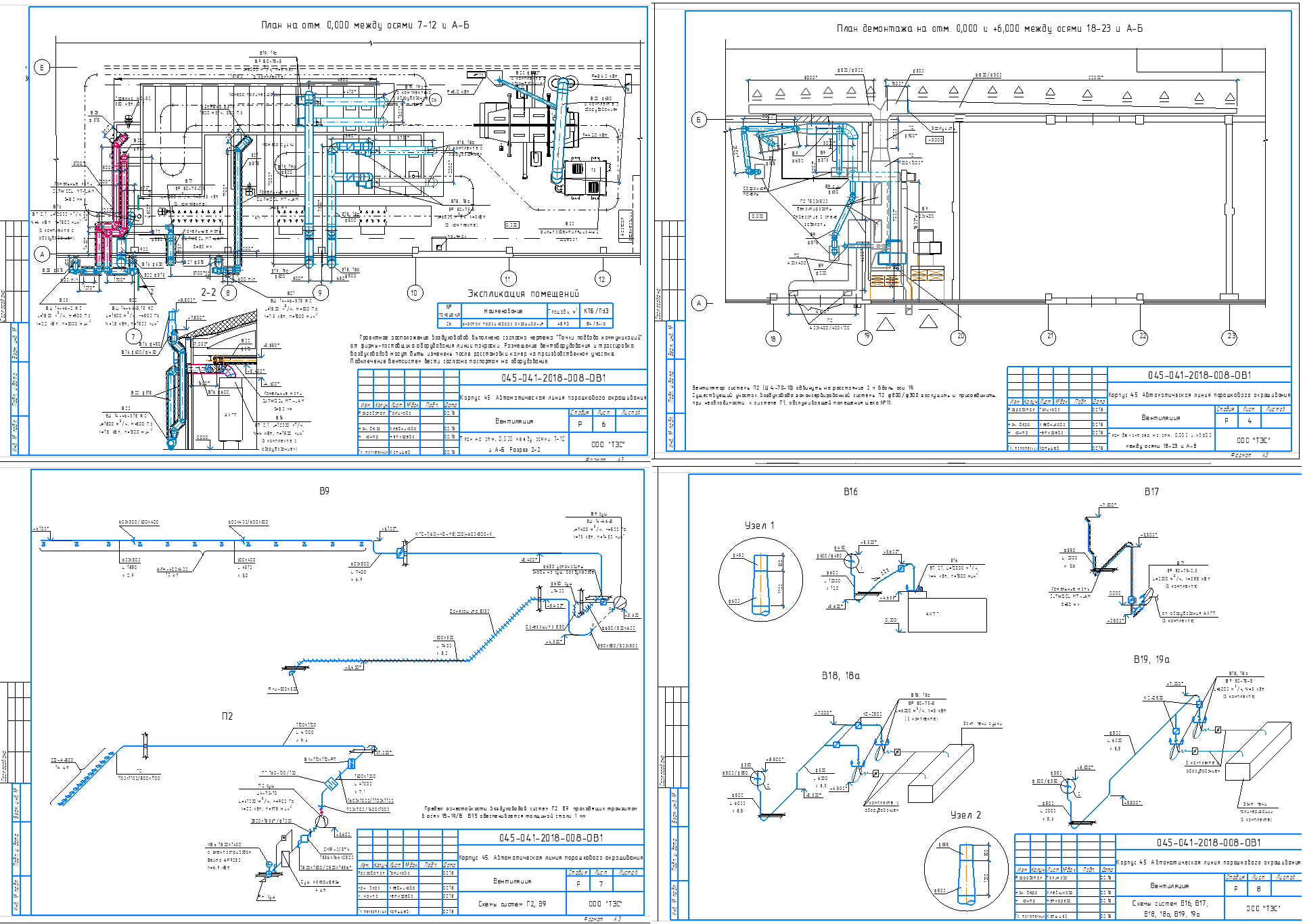

Рабочей документацией предусматривается вентиляция производственных участков комплекса полимерно-порошкового окрашивания.
Приток наружного воздуха на участок осуществляется системой П2. Оборудование существующее: приемная камера, калориферы и вентилятор Ц 4-70-10, установлены в вентиляционной, на отметке +3,600. В приточную установку, между вентилятором и калориферами монтируется вновь секция фильтрования с карманными фильтрами СКФ 2/3*4.
Общеобменная вытяжная вентиляция склада ПКИ осуществляется системой В24. Осевой вентилятор ВОК-4,0.4D устанавливается вновь в оконном проеме помещения склада.
Степень защиты двигателя вентилятора - IP54.
На въездных воротах склада ПКИ устанавливаются вновь воздушно-тепловые завесы 1203AdW взамен демонтируемой системы П2. Степень защиты - IP54.
Удаление загрязненного воздуха от агрегата химической подготовки поверхностей перед окрашиванием (АХПП) осуществляется системой В16. Вентилятор поставляется в комплекте с оборудованием АХПП.
Удаление продуктов сгорания от теплообменника АХПП осуществляется системой В17.
Вентилятор ВР 80-75-2,5 поставляется в комплекте с оборудованием.
Камеры сушки и полимеризации оснащены вытяжными зонтами, расположенными при входе в камеру. Удаление воздуха от зонтов осуществляется системами В18, 18а (камера сушки) и В19, 19а (камера полимеризации). Вентиляторы, рабочие и резервные, поставляются в комплекте с оборудованием участка покраски.
Система В20 (поставляется в комплекте с оборудованием) осуществляет рекуперацию остаточной порошковой краски при нанесении в камере напыления. Основная часть краски оседает в циклоне, далее воздух по проектируемому воздуховоду попадает в фильтровентиляционный агрегат и подается обратно в помещение. Степень очистки воздуха, заявленная производителем - 99,8%.
Удаление продуктов сгорания газа (температурой от 300 до 160 С) от камер сушки и полимеризации осуществляется системами В21-В23. Воздуховоды проектируются из нержавеющей стали толщиной 1 мм.
Вентиляторы ВЦ 14-46-3,15 (В21, В22) и ВЦ 14-46-2 (В23) жаростойкого исполнения устанавливаются снаружи корпуса, с западной стороны.
Проектное расположение воздуховодов выполнено согласно чертежа "Точки подвода коммуникаций" от фирмы-поставщика оборудования линии покраски. Размещение вентоборудования и трассировка воздуховодов могут быть изменены после расстановки камер на производственном участке. Подключение вентсистем вести согласно паспортам на оборудование. Воздуховоды проектируются каласса "А" и "В" из оцинкованной стали б=0,6-1 мм.
Заделку отверстий после демонтажа и монтажа воздуховодов выполнить с нормируемым пределом огнестойкости преграды. Монтаж, пуск и наладку систем вентиляции вести в соответствии с СП 73.13330.2016 "Внутренние санитарно- технические системы".
