Воротниковые врезки (вентиляция) от ф100 до ф315

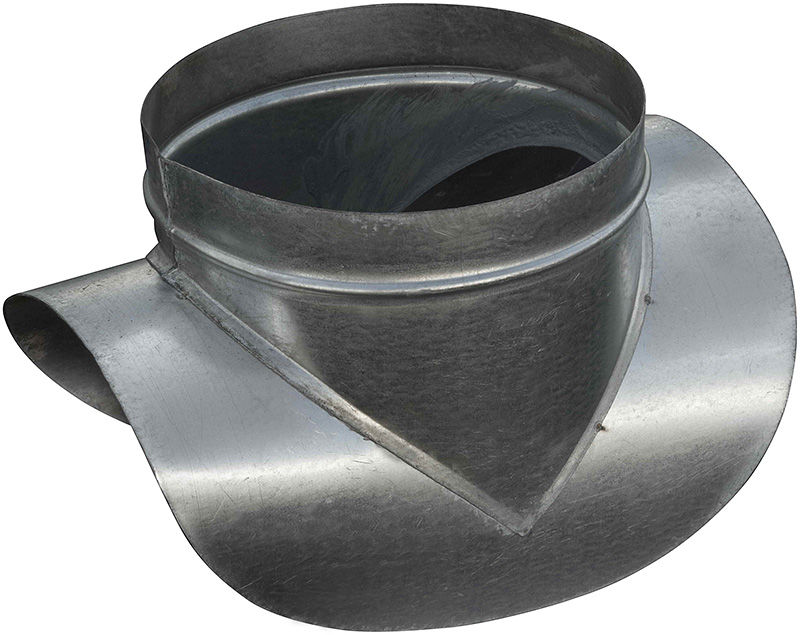

Воротниковые круглые врезки на круглые воздуховоды (вентиляция) диаметром от ф100 до ф315 всех наиболее часто используемых типоразмеров (100, 125, 160, 200, 250, 315) в различных сочетаниях.
Первое число в названии - диаметр врезки, второе число - диаметр трубы, на которую она монтируется.
У выкройки патрубка дан припуск 10мм, для соединения внахлёст точечной сваркой.
На волнистом крае патрубка зиг машиной выкатывается отбортовка 10мм и в дальнейшем приваревается точечной сваркой к площадке.
Для каждой позиции приложены dxf и svg версии файла. В SVG версии есть некоторые доработки руками: скруглённые углы у площадок (так эстетичнее) и замкнутые между собой отрезки кривых на патрубке.

Состав: Технологическая схема Язык документа

Софт: CorelDRAW 19

Файлы:

Каталог / Инженерные системы / Вентиляция и кондиционирование / Воротниковые врезки (вентиляция) от ф100 до ф315

Воротниковые врезки/
Воротниковые врезки/Врезка Ф105хФ250/
Воротниковые врезки/Врезка Ф105хФ250/1-1.DXF
Воротниковые врезки/Врезка Ф105хФ250/1-2.DXF
Воротниковые врезки/Врезка Ф105хФ250/патрубок х250у350 2+шт.tap
Воротниковые врезки/Врезка Ф105хФ250/патрубок х250у350 2шт.tap
Воротниковые врезки/Врезка Ф105хФ250/патрубок.svg
Воротниковые врезки/Врезка Ф105хФ250/площадка х150у200.tap
Воротниковые врезки/Врезка Ф105хФ250/площадка.svg
Воротниковые врезки/Врезка Ф122хФ125/
Воротниковые врезки/Врезка Ф122хФ125/1-1.DXF
Воротниковые врезки/Врезка Ф122хФ125/1-2.DXF
Воротниковые врезки/Врезка Ф122хФ125/патрубок.svg
Воротниковые врезки/Врезка Ф122хФ125/площадка.svg
Воротниковые врезки/Врезка Ф122хФ160/
Воротниковые врезки/Врезка Ф122хФ160/1-1.DXF
Воротниковые врезки/Врезка Ф122хФ160/1-2.DXF
Воротниковые врезки/Врезка Ф122хФ160/патрубок.svg
Воротниковые врезки/Врезка Ф122хФ160/площадка.svg
Воротниковые врезки/Врезка Ф122хФ200/
Воротниковые врезки/Врезка Ф122хФ200/1-1.DXF
Воротниковые врезки/Врезка Ф122хФ200/1-2.DXF
Воротниковые врезки/Врезка Ф122хФ200/патрубок.svg
Воротниковые врезки/Врезка Ф122хФ200/площадка.svg
Воротниковые врезки/Врезка Ф122хФ250/
Воротниковые врезки/Врезка Ф122хФ250/1-1.DXF
Воротниковые врезки/Врезка Ф122хФ250/1-2.DXF
Воротниковые врезки/Врезка Ф122хФ250/патрубок.svg
Воротниковые врезки/Врезка Ф122хФ250/площадка.svg
Воротниковые врезки/Врезка Ф122хФ315/
Воротниковые врезки/Врезка Ф122хФ315/1-1.DXF
Воротниковые врезки/Врезка Ф122хФ315/1-2.DXF
Воротниковые врезки/Врезка Ф122хФ315/патрубок.svg
Воротниковые врезки/Врезка Ф122хФ315/площадка.svg
Воротниковые врезки/Врезка Ф147хФ150/
Воротниковые врезки/Врезка Ф147хФ150/1-1.DXF
Воротниковые врезки/Врезка Ф147хФ150/1-2.DXF
Воротниковые врезки/Врезка Ф147хФ150/патрубок х160у490.tap
Воротниковые врезки/Врезка Ф147хФ150/патрубок.svg
Воротниковые врезки/Врезка Ф147хФ150/площадка х230у310.tap
Воротниковые врезки/Врезка Ф147хФ150/площадка.svg
Воротниковые врезки/Врезка Ф157хФ160/
Воротниковые врезки/Врезка Ф157хФ160/1-1.DXF
Воротниковые врезки/Врезка Ф157хФ160/1-2.DXF
Воротниковые врезки/Врезка Ф157хФ160/патрубок.svg
Воротниковые врезки/Врезка Ф157хФ160/площадка.svg
Воротниковые врезки/Врезка Ф157хФ200/
Воротниковые врезки/Врезка Ф157хФ200/1-1.DXF
Воротниковые врезки/Врезка Ф157хФ200/1-2.DXF
Воротниковые врезки/Врезка Ф157хФ200/патрубок.svg
Воротниковые врезки/Врезка Ф157хФ200/площадка.svg
Воротниковые врезки/Врезка Ф157хФ250/
Воротниковые врезки/Врезка Ф157хФ250/1-1.DXF
Воротниковые врезки/Врезка Ф157хФ250/1-2.DXF
Воротниковые врезки/Врезка Ф157хФ250/патрубок.svg
Воротниковые врезки/Врезка Ф157хФ250/площадка.svg
Воротниковые врезки/Врезка Ф157хФ315/
Воротниковые врезки/Врезка Ф157хФ315/1-1.DXF
Воротниковые врезки/Врезка Ф157хФ315/1-2.DXF
Воротниковые врезки/Врезка Ф157хФ315/патрубок.svg
Воротниковые врезки/Врезка Ф157хФ315/площадка.svg
Воротниковые врезки/Врезка Ф197хФ200/
Воротниковые врезки/Врезка Ф197хФ200/4-1.DXF
Воротниковые врезки/Врезка Ф197хФ200/4-2.DXF
Воротниковые врезки/Врезка Ф197хФ200/6-1.DXF
Воротниковые врезки/Врезка Ф197хФ200/6-2.DXF
Воротниковые врезки/Врезка Ф197хФ200/патрубок х180у650.tap
Воротниковые врезки/Врезка Ф197хФ200/ПАТРУБОК.SVG
Воротниковые врезки/Врезка Ф197хФ200/площадка х280у400.tap
Воротниковые врезки/Врезка Ф197хФ200/ПЛОЩАДКА.SVG
Воротниковые врезки/Врезка Ф197хФ250/
Воротниковые врезки/Врезка Ф197хФ250/3-1.DXF
Воротниковые врезки/Врезка Ф197хФ250/3-2.DXF
Воротниковые врезки/Врезка Ф197хФ250/патрубок х150у640.tap
Воротниковые врезки/Врезка Ф197хФ250/ПАТРУБОК.SVG
Воротниковые врезки/Врезка Ф197хФ250/площадка х290у360.tap
Воротниковые врезки/Врезка Ф197хФ250/ПЛОЩАДКА.SVG
Воротниковые врезки/Врезка Ф197хФ315/
Воротниковые врезки/Врезка Ф197хФ315/1-1.DXF
Воротниковые врезки/Врезка Ф197хФ315/1-2.DXF
Воротниковые врезки/Врезка Ф197хФ315/патрубок.svg
Воротниковые врезки/Врезка Ф197хФ315/площадка.svg
Воротниковые врезки/Врезка Ф197хФ400/
Воротниковые врезки/Врезка Ф197хФ400/6-1.DXF
Воротниковые врезки/Врезка Ф197хФ400/6-2.DXF
Воротниковые врезки/Врезка Ф197хФ400/патрубок.svg
Воротниковые врезки/Врезка Ф197хФ400/площадка.svg
Воротниковые врезки/Врезка Ф197хФ500/
Воротниковые врезки/Врезка Ф197хФ500/6-1.DXF
Воротниковые врезки/Врезка Ф197хФ500/6-2.DXF
Воротниковые врезки/Врезка Ф197хФ500/патрубок.svg
Воротниковые врезки/Врезка Ф197хФ500/площадка.svg
Воротниковые врезки/Врезка Ф247хФ250/
Воротниковые врезки/Врезка Ф247хФ250/1-1.DXF
Воротниковые врезки/Врезка Ф247хФ250/1-2.DXF
Воротниковые врезки/Врезка Ф247хФ250/патрубок.svg
Воротниковые врезки/Врезка Ф247хФ250/площадка.svg
Воротниковые врезки/Врезка Ф247хФ315/
Воротниковые врезки/Врезка Ф247хФ315/1-1.DXF
Воротниковые врезки/Врезка Ф247хФ315/1-2.DXF
Воротниковые врезки/Врезка Ф247хФ315/патрубок.svg
Воротниковые врезки/Врезка Ф247хФ315/площадка.svg
Воротниковые врезки/Врезка Ф247хФ400/
Воротниковые врезки/Врезка Ф247хФ400/1-1.DXF
Воротниковые врезки/Врезка Ф247хФ400/1-2.DXF
Воротниковые врезки/Врезка Ф247хФ400/патрубок.svg
Воротниковые врезки/Врезка Ф247хФ400/площадка.svg
Воротниковые врезки/Врезка Ф312хФ315/
Воротниковые врезки/Врезка Ф312хФ315/1-1.DXF
Воротниковые врезки/Врезка Ф312хФ315/1-2.DXF
Воротниковые врезки/Врезка Ф312хФ315/патрубок.svg
Воротниковые врезки/Врезка Ф312хФ315/площадка.svg
Воротниковые врезки/Врезка Ф312хФ400/
Воротниковые врезки/Врезка Ф312хФ400/1-1.DXF
Воротниковые врезки/Врезка Ф312хФ400/1-2.DXF
Воротниковые врезки/Врезка Ф312хФ400/патрубок.svg
Воротниковые врезки/Врезка Ф312хФ400/площадка.svg
Воротниковые врезки/Врезка Ф97хФ100/
Воротниковые врезки/Врезка Ф97хФ100/1-1.DXF
Воротниковые врезки/Врезка Ф97хФ100/1-2.DXF
Воротниковые врезки/Врезка Ф97хФ100/патрубок.svg
Воротниковые врезки/Врезка Ф97хФ100/площадка.svg
Воротниковые врезки/Врезка Ф97хФ125/
Воротниковые врезки/Врезка Ф97хФ125/1-1.DXF
Воротниковые врезки/Врезка Ф97хФ125/1-2.DXF
Воротниковые врезки/Врезка Ф97хФ125/патрубок.svg
Воротниковые врезки/Врезка Ф97хФ125/площадка.svg
Воротниковые врезки/Врезка Ф97хФ160/
Воротниковые врезки/Врезка Ф97хФ160/патрубок.svg
Воротниковые врезки/Врезка Ф97хФ160/площадка.svg
Воротниковые врезки/Врезка Ф97хФ200/
Воротниковые врезки/Врезка Ф97хФ200/1-1.DXF
Воротниковые врезки/Врезка Ф97хФ200/1-2.DXF
Воротниковые врезки/Врезка Ф97хФ200/патрубок.svg
Воротниковые врезки/Врезка Ф97хФ200/площадка.svg
Воротниковые врезки/Врезка Ф97хФ250/
Воротниковые врезки/Врезка Ф97хФ250/1-1.DXF
Воротниковые врезки/Врезка Ф97хФ250/1-2.DXF
Воротниковые врезки/Врезка Ф97хФ250/патрубок.svg
Воротниковые врезки/Врезка Ф97хФ250/площадка.svg
Воротниковые врезки/Врезка Ф97хФ315/
Воротниковые врезки/Врезка Ф97хФ315/1-1.DXF
Воротниковые врезки/Врезка Ф97хФ315/1-2.DXF
Воротниковые врезки/Врезка Ф97хФ315/5-1.DXF
Воротниковые врезки/Врезка Ф97хФ315/5-2.DXF
Воротниковые врезки/Врезка Ф97хФ315/патрубок.svg
Воротниковые врезки/Врезка Ф97хФ315/площадка.svg
