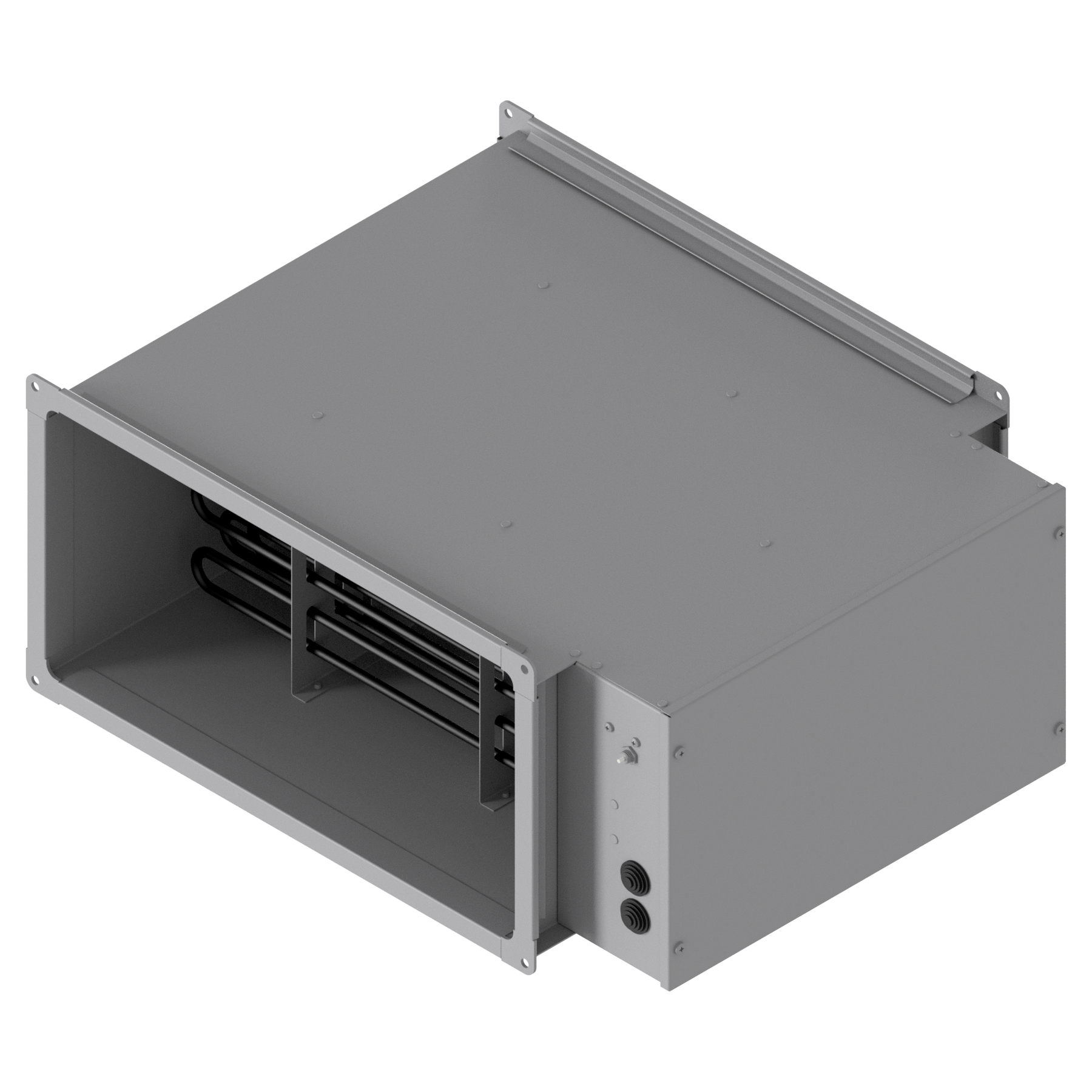

Воздухонагреватель электрический 500x250-22.5

Электрический воздухонагреватель предназначен для нагрева воздуха в канальных системах вентиляции и кондиционирования воздуха.
Технические характеристики:
Ширина канала 500 мм
Высота канала 250 мм
Мощность нагревателя 22,5 кВт
Напряжение 380 В

Состав: 3D сборка Язык документа

Софт: Autodesk Inventor 2017 R3

Файлы:

Каталог / Инженерные системы / Вентиляция и кондиционирование / Воздухонагреватель электрический 500x250-22.5

Прочие изделия\Гермоввод мембранный N 20.ipt
Прочие изделия\Гильза термостата.ipt
Прочие изделия\Заклепка-гайка\Заклепка-гайка М5x13x0.8.ipt
Прочие изделия\Заклепка-гайка\Заклепка-гайка М6x16.0x0.8.ipt
Прочие изделия\Заклепка-гайка.ipt
Прочие изделия\Клеммник полипропиленовый 4x12 [43212PL]x9.ipt
Прочие изделия\Кнопка красная.ipt
Прочие изделия\Термостат 4111-0-041-8.ipt
Прочие изделия\Термостат LS1.ipt
Прочие изделия\ТЭН 280-А-8.5#2.5 N 380 [500x250] - М4.iam
Прочие изделия\ТЭН 280-А-8.5#2.5 N 380 [500x250].ipt
Файлы Библиотеки компонентов\R2009\ru-RU\DIN 125-1 A\DIN 125 - A 4,3.ipt
Файлы Библиотеки компонентов\R2009\ru-RU\DIN 125-1 A\DIN 125 - A 5,3.ipt
Файлы Библиотеки компонентов\R2009\ru-RU\DIN 439-2\DIN 439 - M14 x 2.ipt
Файлы Библиотеки компонентов\R2009\ru-RU\DIN 7337 A\DIN 7337 - A4 x 16 x 10.ipt
Файлы Библиотеки компонентов\R2009\ru-RU\DIN 7337 A\DIN 7337 - A4 x 6 x 2.ipt
Файлы Библиотеки компонентов\R2009\ru-RU\DIN 7985 (H)\DIN 7985 (H) - M4x10-H.ipt
Файлы Библиотеки компонентов\R2009\ru-RU\DIN 7985 (H)\DIN 7985 (H) - M4x6-H.ipt
Файлы Библиотеки компонентов\R2009\ru-RU\DIN 7985 (H)\DIN 7985 (H) - M5x20-H.ipt
Файлы Библиотеки компонентов\R2009\ru-RU\DIN 934\DIN 934 - M4 x 0,7.ipt
Файлы Библиотеки компонентов\R2009\ru-RU\DIN 934\DIN 934 - M5 x 0,8.ipt
Файлы Библиотеки компонентов\R2009\Саморез с прессшайбой со сверлом 4,2 x 13.ipt
Воздухонагреватель электрический 500x250-22.5.iam
Воздухонагреватель электрический 500x250-22.5.ipj
Корпус 500x250-22.5\Блок ТЭНов 500x250-22.5.ipt
Корпус 500x250-22.5\Корпус 500x250-22.5.iam
Корпус 500x250-22.5\Корпус 500x250-22.5.ipt
Корпус 500x250-22.5\Крышка 500x250-22.5.ipt
Корпус 500x250-22.5\Планка электромонтажная 500x250-22.5.ipt
Корпус 500x250-22.5\Рассекатель 500x250-22.5.ipt
Корпус 500x250-22.5\Стенка торцевая 500x250\Стенка торцевая 500x250-22.5-01.ipt
Корпус 500x250-22.5\Стенка торцевая 500x250\Стенка торцевая 500x250-22.5.ipt
Корпус 500x250-22.5\Стенка торцевая 500x250.ipt
Корпус 500x250-22.5\Фланец
Корпус 500x250-22.5\Фланец
Файлы Библиотеки компонентов\R2009\ru-RU\DIN 125-1 A
Файлы Библиотеки компонентов\R2009\ru-RU\DIN 439-2
Файлы Библиотеки компонентов\R2009\ru-RU\DIN 7337 A
Файлы Библиотеки компонентов\R2009\ru-RU\DIN 7985 (H)
Файлы Библиотеки компонентов\R2009\ru-RU\DIN 934
Файлы Библиотеки компонентов\R2009\ru-RU
Прочие изделия\Заклепка-гайка
Файлы Библиотеки компонентов\R2009
Корпус 500x250-22.5\Стенка торцевая 500x250
Корпус 500x250-22.5\Фланец
Прочие изделия
Файлы Библиотеки компонентов
Корпус 500x250-22.5
