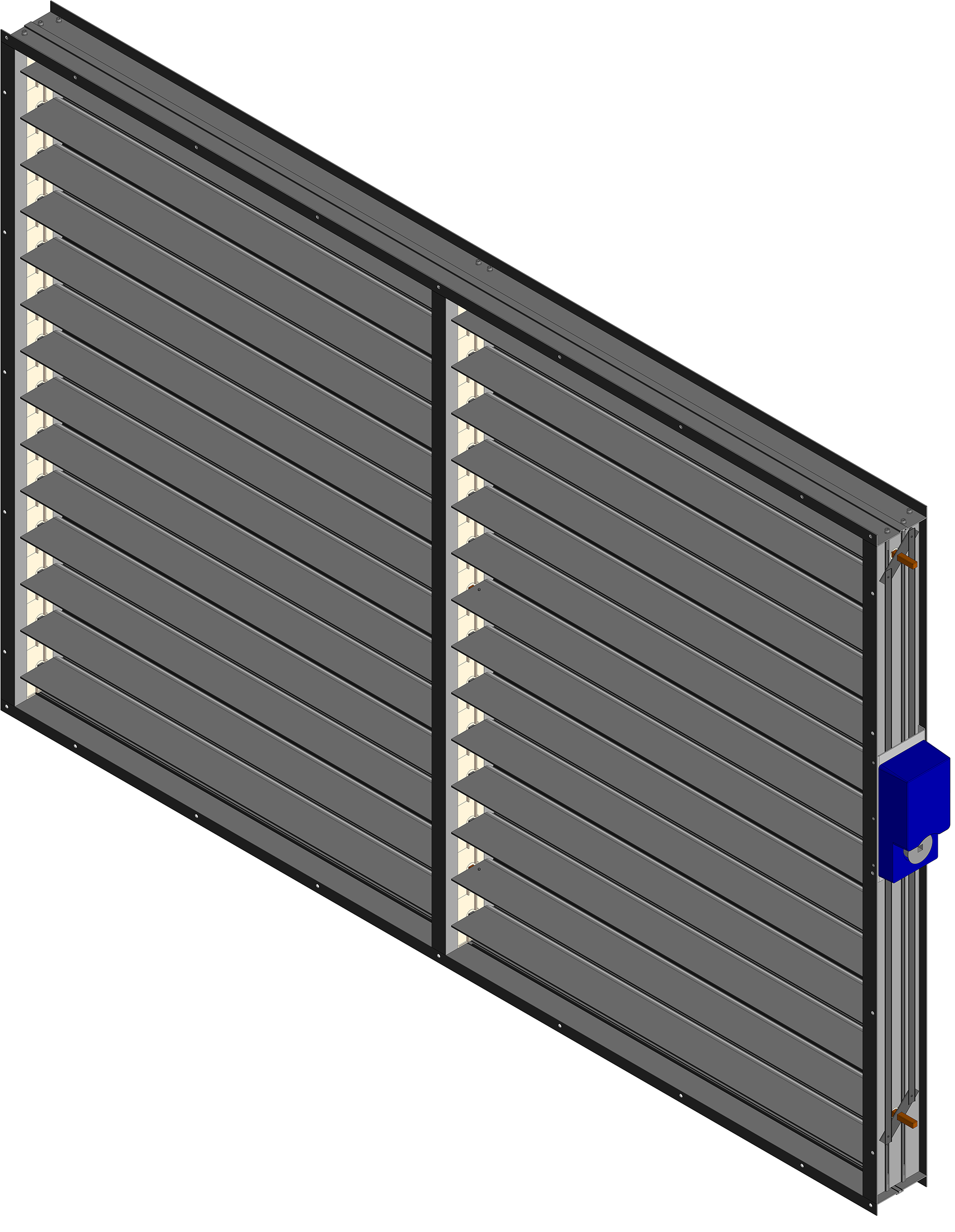

Воздушный клапан 2170х1450

Воздушный (вентиляционный) клапан для систем вентиляции.
Д-2170, Ш-1450
Профиля в размер.
STP-файл присутствует.

Состав: 3D Сборка

Софт: КОМПАС-3D v20

Файлы:

CPS93 - Шестерня привода.m3d

Привод.m3d

Лопатка БУ.a3d

Втулка шестеренки.m3d

P120 - Ось.m3d

GA10 - Уплотнитель для профиля.m3d

PS110 - Профиль верхний-нижний.m3d

PMS80 - Профиль для привода.m3d

PS100 - Профиль лопатки.m3d

Лопатка БУ под прив.a3d

Заклепка.m3d

Ось привода.m3d

LEV - Тяга 2.m3d

Вставка.m3d

PS130 - Профиль средний.m3d

LEV - Тяга 1.m3d

Жалюзи ТПО - СБ.a3d

Привод - СБ.a3d

Держатель шестеренки.m3d

Привод 1.m3d

PS120 - Профиль боковой с отв.m3d

Шайба - Деталь.m3d

Лопатка СУ под прив.a3d

PS120 - Профиль боковой.m3d

Жалюзи ТПО - СБ.stp

PS110 - Профиль верхний-нижний с рез.m3d

Лопатка СУ-2.a3d

GA12 - Уплотнитель для лопаток.m3d

П-профиль-крепления привода.m3d

Лопатка СУ.a3d

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
