Заглушка на напорный газоход

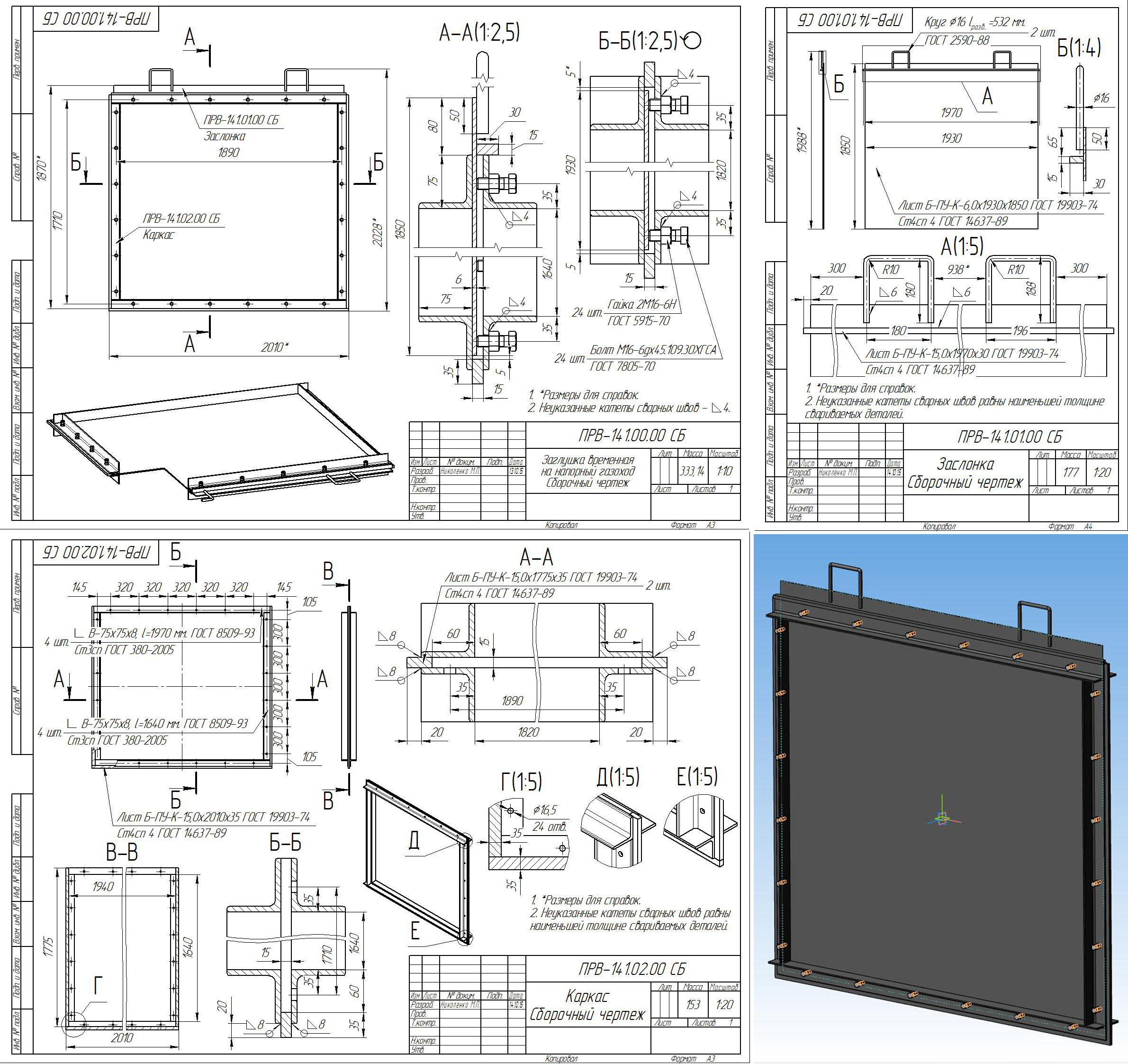

Заглушка на напорный газоход была спроектирована с целью обеспечения безопасных условий проведения ремонта на объекте. Устанавливается за дымососом рециркуляции газов (ДРГ) и представляет собой металлическую сварную конструкцию из стального листа толщиной 6 мм и каркаса из 75-го уголка.

Состав: 3D сборка, деталировка, чертежи для изготовления

Софт: КОМПАС-3D 16

Файлы:
Сборка прямоугольной заглушки и места установки.a3d
Сборка заглушки с вырезом.a3d
материалы.doc
Каркас из уголка прямоугольный.m3d
Заглушка прямоугольная 1.m3d
ПРВ-141.02.00 СБ Каркас Сборочный чертеж.cdw
ПРВ-141.01.00 СБ Заслонка Сборочный чертеж.cdw
ПРВ-141.00.00 СБ Заглушка временная на напорный газоход.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
