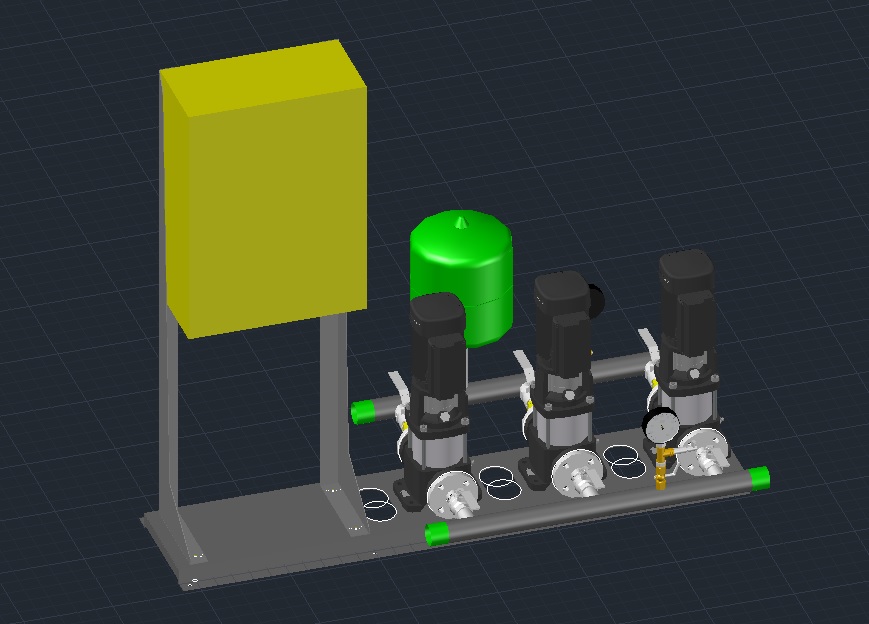

3D модель хозяйственно-бытовой насосной станции со шкафом управления

Насосная установка представляет собой несколько насосов, установленных на общей раме, объединенных всасывающим и напорным коллекторами, имеет шкаф управления с типом управления E*, всю необходимую запорно-регулирующую арматуру (запорный элемент на напорном и всасывающем патрубке каждого насоса, обратный клапан на патрубке каждого насоса), контрольно-измерительные приборы (датчик давления, датчик защиты от "сухого хода" или поплавок при водозаборе из резервуара, комплект манометров), гидравлический мембранный бак объемом 18 литров, необходимое количество виброопор.
Типа E обеспечивается шкафом управления с частотными регуляторами для каждого насоса. Стандартный режим работы – поддержание постоянного давления на выходе из насосной установки в условиях переменных расходов, что обеспечивает требуемое качество водоснабжения.
Технические характеристики насосной станции:
Напряжение электропитания - 380В
Количество насосов - 3шт
Производитель насосов - Ebara
Максимальный рабочий ток - 3,9A
Мощность одного насоса 0,75 кВт
Тип насосов - EVMSG
Диаметр коллекторов (DN), мм - DN50
Максимально допустимое давление на входе (PN), - 10 бар.
Максимально допустимое давление на выходе (PN), - 10 бар.
Габаритные размеры насосной установки:
Высота: 1444мм.
Ширина:650мм.
Длина: 1590мм.
