Аэротенк (аэробный стабилизатор)

0
346
9514
109
2
20

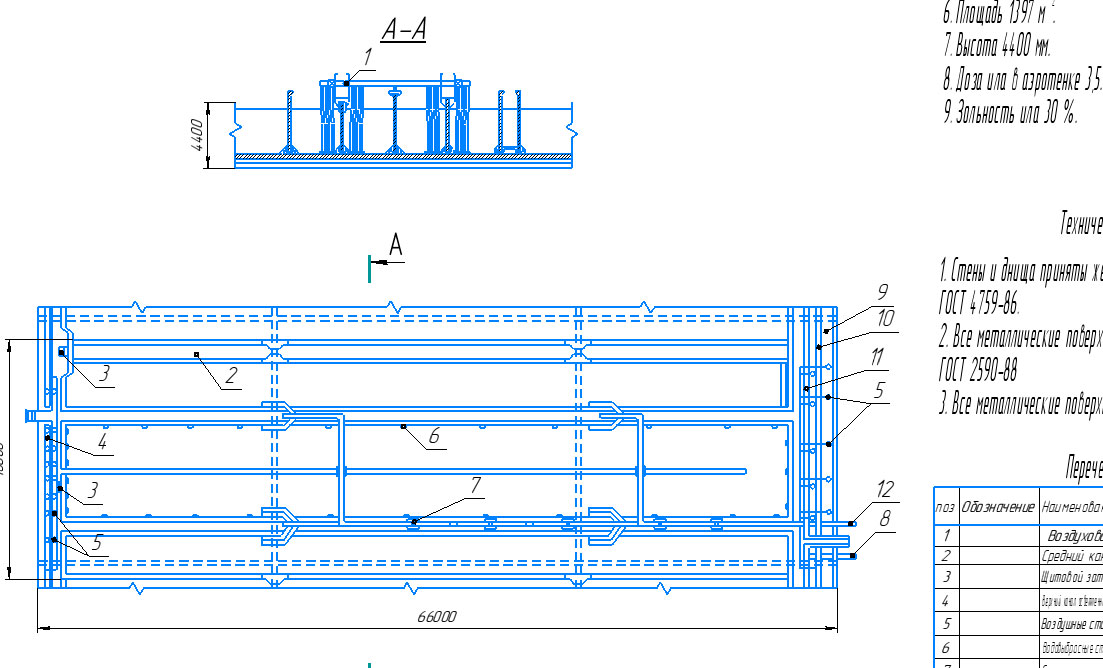

Чертеж 4-х коридорного аэротенка. Сооружение предназначено для биологической очистки сточных вод. КГТУ гр. 617121

Технические характеристики
1. Аппарат предназначен для биологической очистки сточных вод.
2. Четырехсекционный прямоугольный резервуар. Имеет фильтрас-
ные каналы, закрытые фильтрасными плитами.
3. Аппарат со средоточенным впуском воды.
4. Объем секции 5227.2 м .
5. Длина 66000 мм, ширина каждого коридора 4500 мм.
6. Площадь 1397 м .
7. Высота 4400 мм.
8. Доза ила в аэротенке 3,5.
9. Зольность ила 30 %.


Сообщить о проблеме
Дата
06.06.2012
Язык
Русский
Состав
Вид общий (ВО)
Софт
КОМПАС-3D 15 Как открыть?
Отзывов пока нет
Задать вопрос
Содержимое архива
  • Чертеж аэротенка.cdw
  • Чертеж аэротенка.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
