Архитектурно-строительная часть установки подземного стального пожарного резервуара V=100 куб.м.

Раздел АС на установку стального горизонтального подземного резервуара противопожарного запаса воды. Предусматривается монтаж резервуара на ж/б монолитную плиту с упорами с выполнением песчаной подготовки под основание.
Климатический район строительства по СНиП 23-01-99* - IB;
Абсолютная минимальная температура по СНиП 23-01-99* - минус 45°C;
Средняя температура наиболее холодных суток по СНиП 23-01-99* - минус 39°C;
Средняя температура наиболее холодной пятидневки по СНиП 23-01-99* - минус 35°С;
Нормативный скоростной напор ветра по СНиП 2.01.07-85* (ветровой район I) - 0,23 кПа;
Расчетная снеговая нагрузка по СНиП 2.01.07-85* (снеговой район III) - 3,2 кПа;
Максимальная глубина промерзания глинистых грунтов по СНиП 2.02.01-83* - 1,65 м;

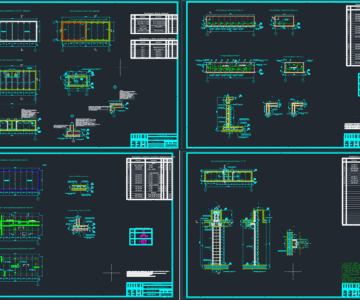

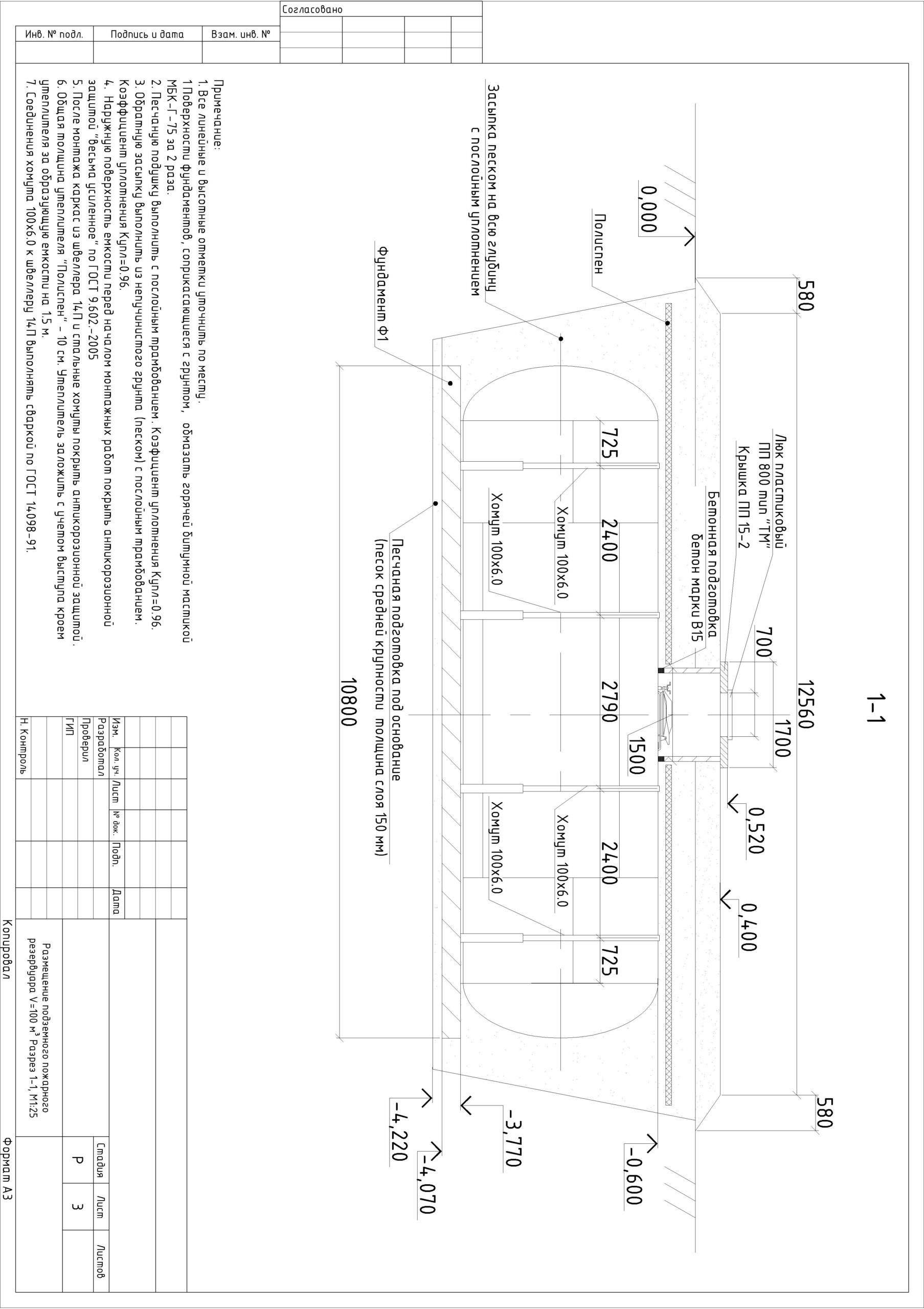

Состав: Состав АС: Общие данные, Размещение подземного пожарного резервуара V=100 м³ Разрез 1-1, Разрез 2-2, М1:25, План фундамента Ф-1, Разрез 3-3, Разрез 4-4, М1:25, Сетка арматурная С1, Узел 1, Спецификация. Язык документа

Софт: AutoCAD 2007
