Бункер для подачи обезвоженного осадка в шнековый транспортер

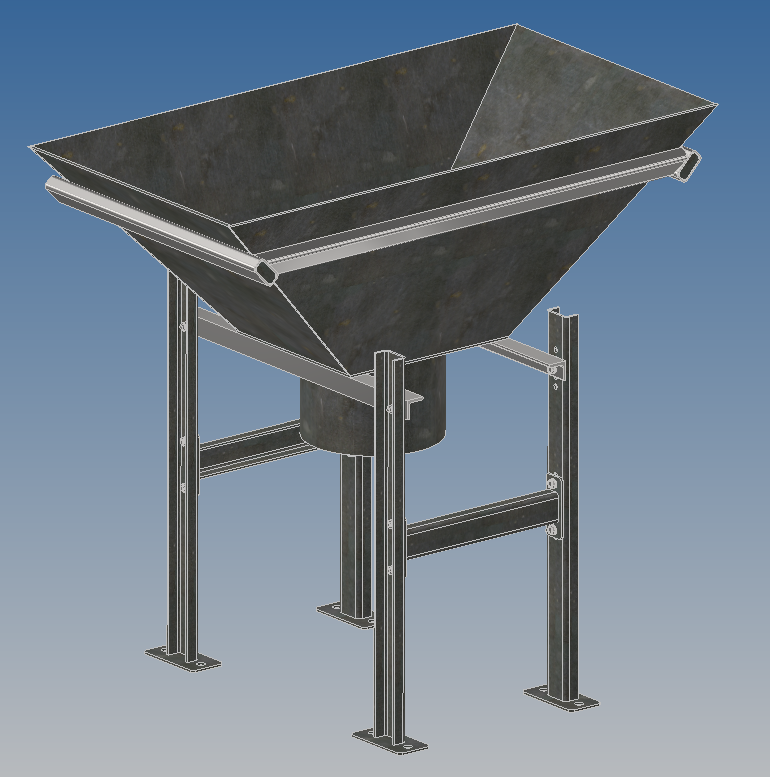

Бункер на горловину шнекового транспортера. Разрабатывался как переходник с шнекового обезвоживателя N-auger DWSP-1502. Крепление ножек к полу - анкерные болты М10. Люфт не допускается. Длина бункера 770 мм, ширина 400 мм. Высота 720 мм

Состав: 3D Сборка

Софт: Autodesk Inventor 2020

Файлы:

Каталог
Инженерные системы
Системы водоснабжения и канализации
Бункер для подачи обезвоженного осадка в шнековый транспортер

Б-DWSP-1502-350.000.СБ Бункер.iam

ФМ-1-3.01.008 Заглушка.ipt

Б-DWSP-1502-350.01.000.СБ Корпус.iam

Б-DWSP-1502-350.004 Стенка пeредняя.ipt

Б-DWSP-1502-350.008 Пояс малой стенки проф труба.ipt

Б-DWSP-1502-350.007 Пояс болшой стенки.ipt

Б-DWSP-1502-350.01.000.СБ Нога/

Б-DWSP-1502-350.01.000.СБ Нога/OldVersions/

Б-DWSP-1502-350.01.000.СБ Нога/OldVersions/Б-DWSP-1502-350.01.00.СБ Нога.0004.iam

Б-DWSP-1502-350.01.000.СБ Нога/OldVersions/Б-DWSP-1502-350.01.002 Пятка.0001.ipt

Б-DWSP-1502-350.01.000.СБ Нога/OldVersions/Б-DWSP-1502-350.01.000.СБ Нога.0010.iam

Б-DWSP-1502-350.01.000.СБ Нога/OldVersions/Б-DWSP-1502-350.01.001 Опора.0004.ipt

Б-DWSP-1502-350.01.000.СБ Нога/Б-DWSP-1502-350.01.000.СБ Нога.iam

Б-DWSP-1502-350.01.000.СБ Нога/Б-DWSP-1502-350.01.001 Опора.ipt

Б-DWSP-1502-350.01.000.СБ Нога/Б-DWSP-1502-350.01.002 Пятка.ipt

Б-DWSP-1502-350.008 Пояс малой стенки проф труба 40х20.ipt

Б-DWSP-1502-350.005 Стенка боковая.ipt

Б-DWSP-1502-350.02.000.СБ Распорка/

Б-DWSP-1502-350.02.000.СБ Распорка/OldVersions/

Б-DWSP-1502-350.02.000.СБ Распорка/OldVersions/Б-DWSP-1502-350.02.001 Платик.0001.ipt

Б-DWSP-1502-350.02.000.СБ Распорка/OldVersions/Б-DWSP-1502-350.02.000.СБ Распорка.0005.iam

Б-DWSP-1502-350.02.000.СБ Распорка/OldVersions/Б-DWSP-1502-350.02.002 Швеллер.0002.ipt

Б-DWSP-1502-350.02.000.СБ Распорка/Б-DWSP-1502-350.02.002 Швеллер.ipt

Б-DWSP-1502-350.02.000.СБ Распорка/Б-DWSP-1502-350.02.001 Платик.ipt

Б-DWSP-1502-350.02.000.СБ Распорка/Б-DWSP-1502-350.02.000.СБ Распорка.iam

Б-DWSP-1502-350.003 Стенка задняя.ipt

Б-DWSP-1502-350.007 Пояс болшой стенки проф труба.ipt

Б-DWSP-1502-350.006 Опора.ipt

Б-DWSP-1502-350.000.СБ Бункер.stp

Б-DWSP-1502-350.002 Лист с отверстием.ipt

Б-DWSP-1502-350.001 Патрубок.ipt

Б-DWSP-1502-350.008 Пояс малой стенки.ipt

Б-DWSP-1502-350.000.СБ Бункер/

Б-DWSP-1502-350.000.СБ Бункер/Мастер проектирования/

Б-DWSP-1502-350.000.СБ Бункер/Мастер проектирования/OldVersions/

Б-DWSP-1502-350.000.СБ Бункер/Мастер проектирования/OldVersions/Болтовое соединение4.0001.iam

Б-DWSP-1502-350.000.СБ Бункер/Мастер проектирования/OldVersions/Болтовое соединение3.0001.iam

Б-DWSP-1502-350.000.СБ Бункер/Мастер проектирования/OldVersions/Болтовое соединение1.0002.iam

Б-DWSP-1502-350.000.СБ Бункер/Мастер проектирования/OldVersions/Болтовое соединение2.0001.iam

Б-DWSP-1502-350.000.СБ Бункер/Мастер проектирования/Болтовое соединение1.iam

Б-DWSP-1502-350.000.СБ Бункер/Мастер проектирования/Болтовое соединение4.iam

Б-DWSP-1502-350.000.СБ Бункер/Мастер проектирования/Болтовое соединение3.iam

Б-DWSP-1502-350.000.СБ Бункер/Мастер проектирования/Болтовое соединение2.iam
