Как я понимаю этот клапан применяется в системе слива для унитаза. Чертежи выполнены по 3д Модели, для уточнения вопросов по кооперации для изготовления пресс форм. Пресс формы делались по 3д моделям напрямую.
Чертежи выполнены мною, но более точной информации по назначению не знаю.
- Главная -
- Чертежи -
- Инженерные системы -
- Системы водоснабжения и канализации -
- Чертеж клапана слива (пластиковое изделие)

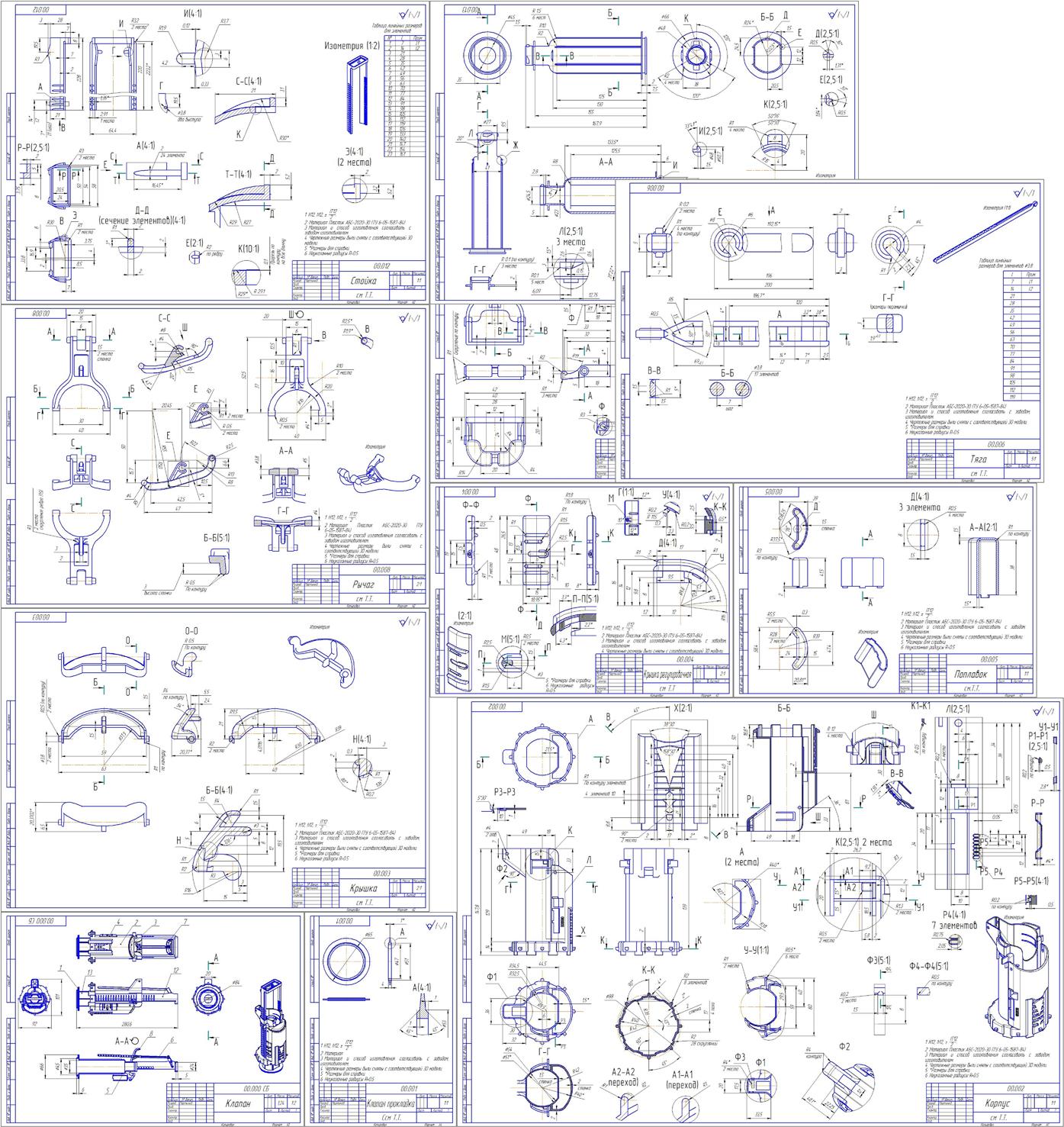

Чертеж клапана слива (пластиковое изделие)
0
89
559
1
0
20
Сообщить о проблеме
Автор
Артем Мартынов
Дата
12.01.2017
Язык
Русский
Состав
Сборочный чертеж, спецификация и деталировка
Софт
КОМПАС-3D 15
Как открыть?
Отзывов пока нет
Содержимое архива
-
00 Клапан _ 00.000 СБ.cdw
-
00 Клапан _ 00.000 СП.cdw
-
15 Клапан прокладк 00.001 а.cdw
-
15 Корпус 00.002 .cdw
-
15 Крышка 00.003.cdw
-
15 Крышка регулировачная 00.004.cdw
-
15 Поплавок 00.005 .cdw
-
15 Рычаг 00.008 .cdw
-
15 Рычаг верхний 00.007.cdw
-
15 Стойка 00.012.cdw
-
15 Труба клапана 00.013.cdw
-
15 Тяга 00.006 .cdw
