КОМПАС 3D 18

Чертеж насос тип. ЦНСГ

МГТУ им. Н.Э. Баумана группа Э10-81 кафедра Э10

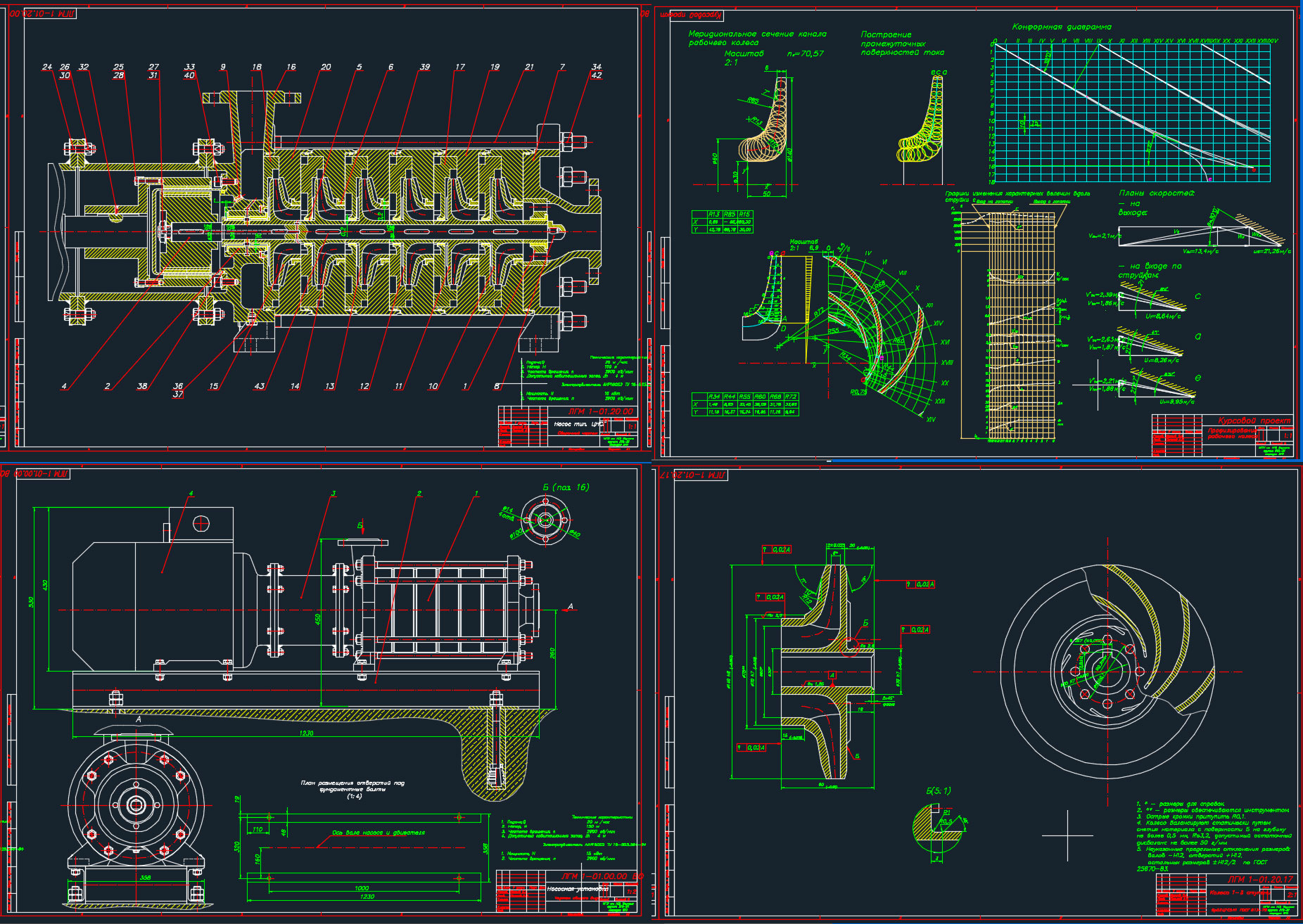

Проект. Общий вид, разрез насоса ЦНСГ Нососная установка формат А1
Технические характеристики
1. Подача,Q 20 м /час
2. Напор, H 150 м
3. Частота вращения, n 2900 об/мин
4. Допустимый кавитационный запас, Δh 4 м
Электродвигатель АИР160S2 ТУ 16-525.564-84
1. Мощность, N 15 кВт
2. Частота вращения, n 2900 об/мин

Состав: Сборочный чертеж (СБ), Деталировка, Спецификация Язык документа
