Динамические блоки фитингов PVC-U фирмы Georg Fisher

1
0
29
1
0
80

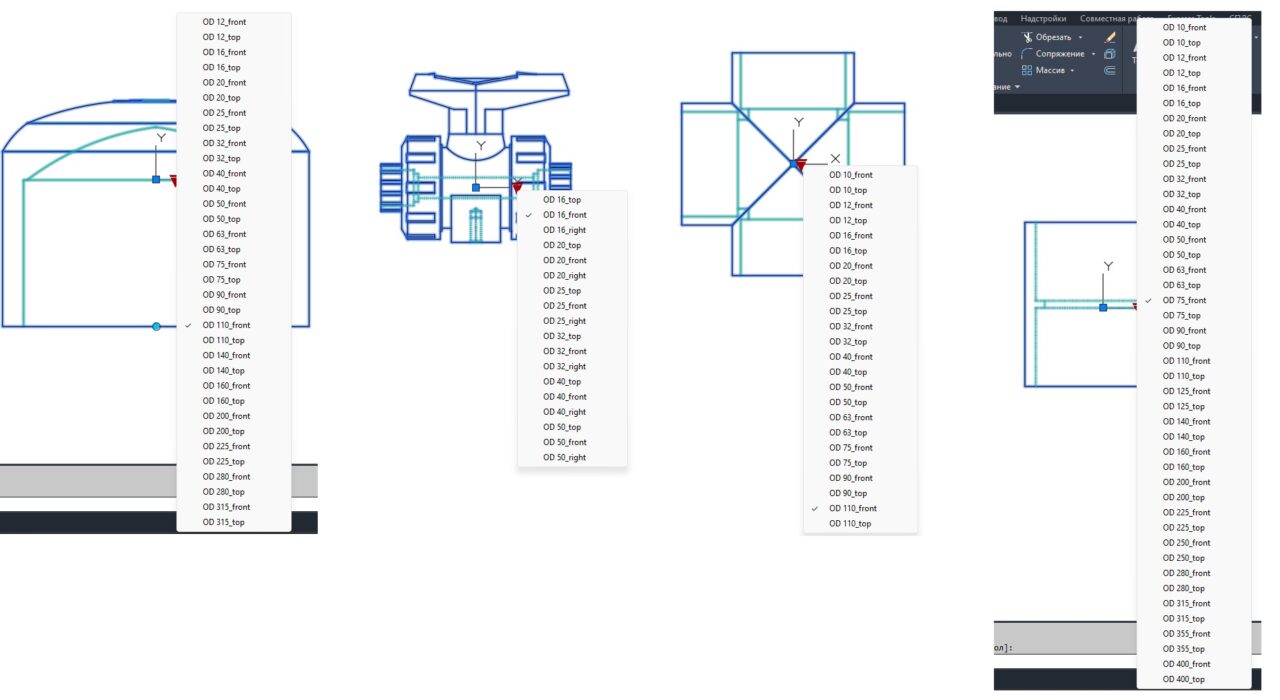

Динамические блоки фитингов PVC-U фирмы Georg Fisher. Блоки сформированы из проекций фитингов (всего около 1000 отдельных проекций), скачанных поштучно на оф.сайте. Все линии переведены на слой "0", основные линии в цвет "по слою". Фитинги имеют от 2 до 4 видов (сверху, спереди, сбоку, …).


Сообщить о проблеме
Автор
user-avatar Михаил
Дата
05.08.2025
Язык
Английский
Состав
Заглушка, диаметр OD 12-315 мм Кран шаровый, диаметр OD 16-50 мм Крестовина, диаметр OD 10-110 мм Муфта соединительная, диаметр OD 10-400 мм Опора, диаметр OD 20-160 мм Отвод 45, диаметр OD 16-400 мм Отвод 90, диаметр OD 10-400 мм Отвод 90 плавный, диаметр OD 20-160 мм Переход укороченный, диаметр OD 20-400 мм Переход, диаметр OD 10-140 мм Тройник 45, диаметр OD 10-250 мм Тройник 90, диаметр OD 8-400 мм Тройник 90 с переходом в бок, диаметр OD 25-400 мм Тройник 90 с переходом по основной оси, диаметр OD 20-63 мм Фиксированный фланец, диаметр OD 20-160 мм Фланец накидной, диаметр OD 16-400 мм Фланцевая заглушка, диаметр OD 20-400 мм Фланцевый адаптер, диаметр OD 16-400 мм
Софт
AutoCAD 18 и выше Как открыть?
Отзывов пока нет
Задать вопрос
Содержимое архива
  • Заглушка_PVC-U_GF_динамический.dwg
  • Кран шаровый_PVC-U_GF_динамический.dwg
  • Крестовина_PVC-U_GF_динамический.dwg
  • Муфта соединительная_PVC-U_GF_динамический.dwg
  • Опора_PVC-U_GF_динамический.dwg
  • Отвод 45_PVC-U_GF_динамический.dwg
  • Отвод 90_PVC-U_GF_динамический.dwg
  • Отвод 90_плавный_PVC-U_GF_динамический.dwg
  • Переход укороченный_PVC-U_GF_динамический.dwg
  • Переход_PVC-U_GF_динамический.dwg
  • Тройник 45_PVC-U_GF_динамический.dwg
  • Тройник 90_PVC-U_GF_динамический.dwg
  • Тройник 90_переходной вбок_PVC-U_GF_динамический.dwg
  • Тройник 90_переходной прямо_PVC-U_GF_динамический.dwg
  • Фиксированный фланец_PVC-U_GF_динамический.dwg
  • Фланец накидной_PVC-U_GF_динамический.dwg
  • Фланцевая заглушка_PVC-U_GF_динамический.dwg
  • Фланцевый адаптер_PVC-U_GF_динамический.dwg
