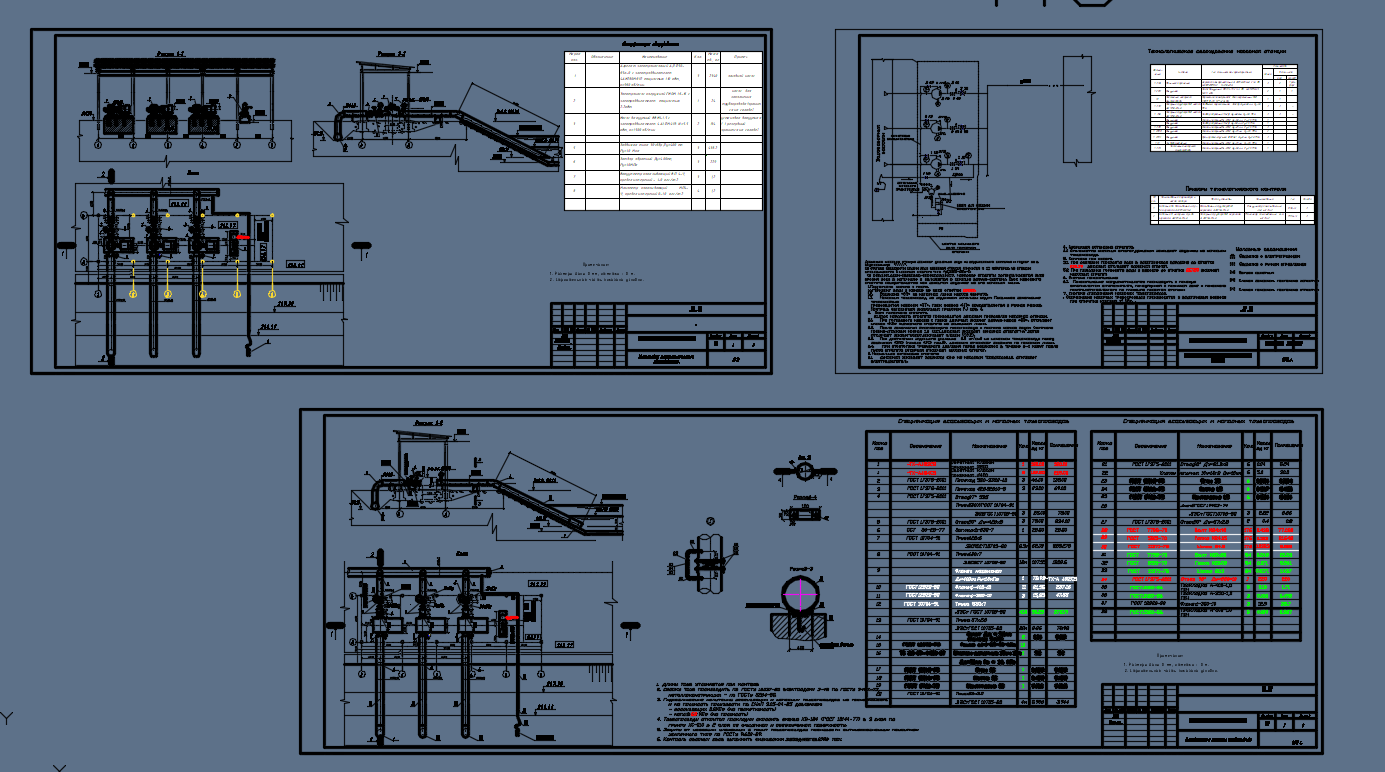

Дренажная Насосная станция компоновочный чертеж

Дренажная насосная станция высота подъема 25-30м расходам 750л/с. Оборудован насосами типа д1250-65-0 3шт.
Дренажная насосная станция забирает дренажную воду из водозаборного бассейна и подает ее в
водохранилище. По степени надежности подачи воды насосная станция относится к III категории. На станции устанавливаются 3 насосных агрегата типа АД1250-65а-0 (2 рабочих,один-резервно-форсировочный). Насосные агрегаты устанавливаются выше уровня воды в источнике и заливаются с помощью вакуум-системы. Пуск насосного агрегата осуществляется при закрытой задвижке на его напорной линии.
1. Подготовка насоса к пуску.
1.1. Горизонт воды в канале не ниже отметки 266.60.
1.2. Задвижка «ЗН» на напорной линии насоса закрыта.
1.3. Напорный трубопровод за задвижкой заполнен водой. Первичное заполнение трубопровода производится насосом «НТ», пуск насоса «НТ» осуществляется в ручном режиме. Контроль заполнения визуальный прибором PJ поз. 4.
2. Пуск насосного агрегата.
2.1Пуск насосного агрегата производится дежурным персоналом насосной станции.
2.1. При готовности насоса к пуску дежурный включат вакуум-насос «ВН», открывает клапан «КВ» пускаемого агрегата на вакуумной линии.
2.2. После заполнения всасывающего трубопровода и корпуса насоса водой (контроль пробно-спускным краном 1,2 КПС),дежурный включает основной агрегат"НА",затем отключает вакуум-насос,закрывает клапан К1(К2).
2.3. При достижении заданного давления 2.5 кг/см2 на напорном трубопроводе перед задвижкой «ЗН» (прибор «PI» поз.2), дежурный открывает задвижку на напорной линии.
2.4. При отсутствии требуемого давления перед задвижкой в течение 2-х минут после пуска агрегата дежурный отключает насосный агрегат.
3. Нормальная остановка агрегата.
3.1. Дежурный закрывает задвижку «ЗН» на напорном трубопроводе, отключает электродвигатель.

Состав: Компановка, Схема, Трубопроводы Язык документа

Софт: AutoCAD 2010
