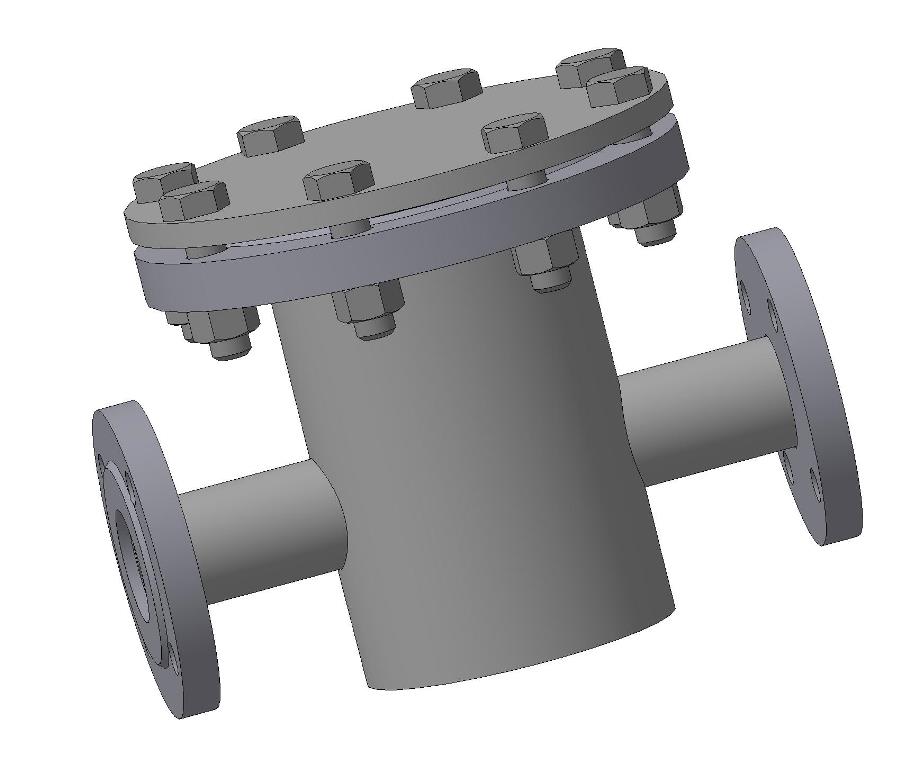

Фильтр фланцевый сетчатый Ду 50

Фильтр задерживает находящиеся в рабочей среде твердые частицы, размер которых превышает размер ячеек фильтрующей сетки. Применяется в различных областях, где в качестве рабочей среды используется вода или другие жидкости, не вызывающие коррозию элементов фильтра.

Состав: 3D сборка Язык документа

Софт: КОМПАС-3D 16

Сайт: www

Файлы:
Болт М20-6gx75.58.029 ГОСТ 7798-70.m3d
Гайка М20-6H.5.029 ГОСТ 5915-70.m3d
Днище.m3d
Заглушка.m3d
Корпус в сборе.a3d
Корпус.m3d
Крышка.a3d
Патрубок.m3d
Патрубок_1.m3d
Пластина.m3d
Прокладка.m3d
Рамка.m3d
Рамка_3.m3d
Сетка.m3d
Фильтр сетчатый.a3d
Фланец 1-150Б-16 Ст 20 ГОСТ 12820-80.m3d
Фланец 1-50-16 Ст 20 ГОСТ 12820-80.m3d
Фланец 1-50-16 Ст 20 ГОСТ 12820-80_2.m3d
