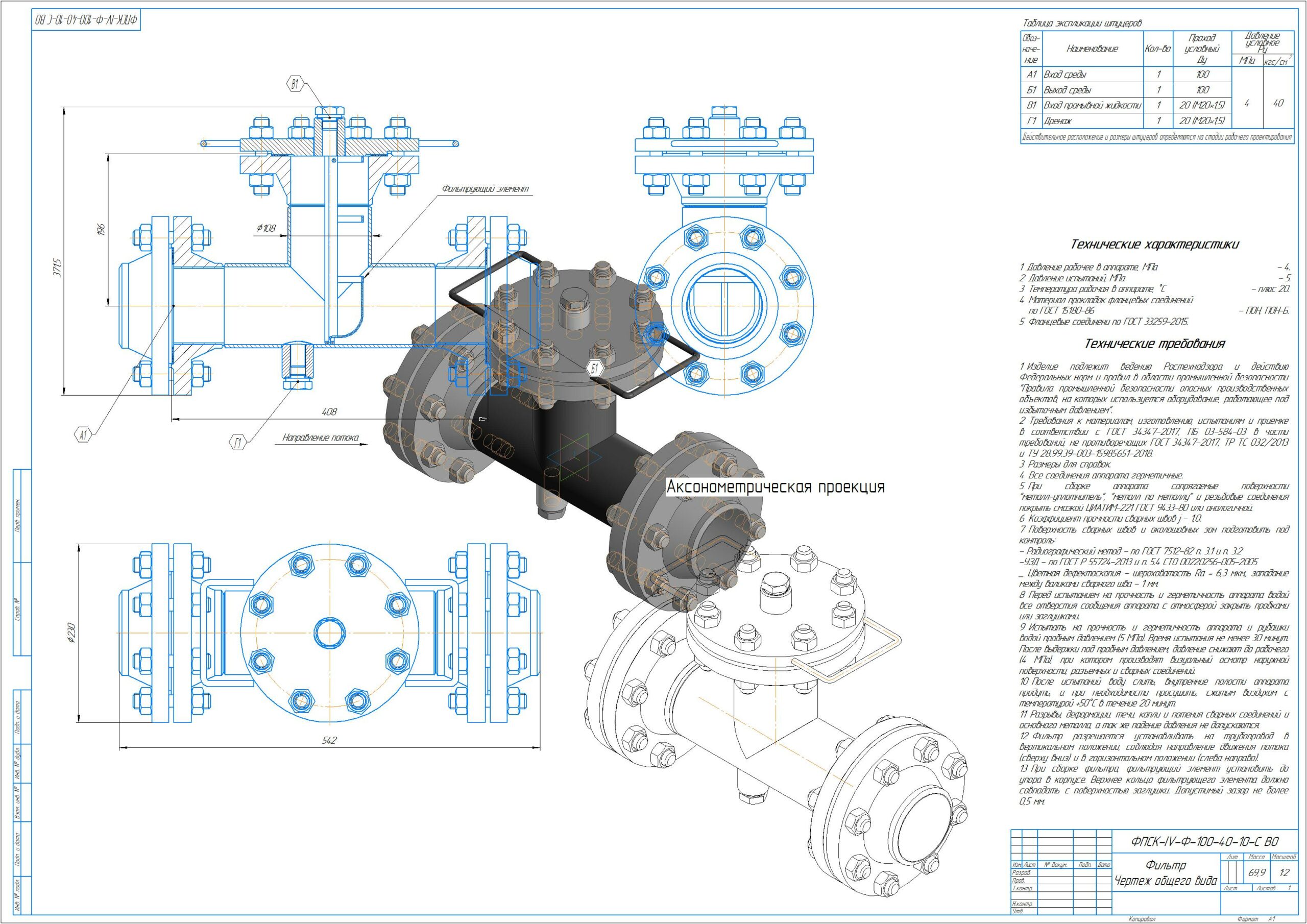

РКД на на фильтр сетчатый для жидкостей Ду100 Ру 4Мпа. Основные размеры взяты из Т-ММ-11-2003
- Главная -
- Чертежи -
- Инженерные системы -
- Системы водоснабжения и канализации -
- Фильтр приемно-сливной коалесцирующий DN100, Pn4
Фильтр приемно-сливной коалесцирующий DN100, Pn4
0
0
51
0
0
80
Сообщить о проблеме
Автор
Владимир
Дата
10.10.2023
Язык
Русский
Состав
Рабочая конструкторская документация с 3D сборкой
Софт
КОМПАС-3D 21
Как открыть?
Отзывов пока нет
Содержимое архива
-
ФПСК-IV-Ф-100-40-10-С _ Фильтр
-
03.001 - Напр. развертка.m3d
-
Сетка 1-10-2,2 12Х18Н10Т ГОСТ 3826-82.m3d
-
ФПСК-IV-Ф-100-40-10-С _ Фильтр.a3d
-
ФПСК-IV-Ф-100-40-10-С ВО _ Фильтр.cdw
-
ФПСК-IV-Ф-100-40-10-С ВО _ Фильтр.jpg
-
ФПСК-IV-Ф-100-40-10-С СБ _ Фильтр.cdw
-
ФПСК-IV-Ф-100-40-10-С Сп_ Фильтр.spw
-
ФПСК-IV-Ф-100-40-10-С.01.000 _ Корпус.a3d
-
ФПСК-IV-Ф-100-40-10-С.01.000 СБ _ Корпус.cdw
-
ФПСК-IV-Ф-100-40-10-С.01.000Сп _ Корпус.spw
-
ФПСК-IV-Ф-100-40-10-С.01.001 _ Патрубок.cdw
-
ФПСК-IV-Ф-100-40-10-С.01.001 _ Патрубок.m3d
-
ФПСК-IV-Ф-100-40-10-С.01.002 _ Патрубок касеты.cdw
-
ФПСК-IV-Ф-100-40-10-С.01.002 _ Патрубок касеты.m3d
-
ФПСК-IV-Ф-100-40-10-С.01.003 _ Дуга направляющая.cdw
-
ФПСК-IV-Ф-100-40-10-С.01.003 _ Дуга направляющая.m3d
-
ФПСК-IV-Ф-100-40-10-С.01.004 _ Фланец.cdw
-
ФПСК-IV-Ф-100-40-10-С.01.004 _ Фланец.m3d
-
ФПСК-IV-Ф-100-40-10-С.01.005 _ Бобышка.cdw
-
ФПСК-IV-Ф-100-40-10-С.01.005 _ Бобышка.m3d
-
ФПСК-IV-Ф-100-40-10-С.02.000 _ Крышка.a3d
-
ФПСК-IV-Ф-100-40-10-С.02.000 СБ _ Крышка.cdw
-
ФПСК-IV-Ф-100-40-10-С.02.000Сп _ Крышка.spw
-
ФПСК-IV-Ф-100-40-10-С.02.001 _ Ручка.cdw
-
ФПСК-IV-Ф-100-40-10-С.02.001 _ Ручка.m3d
-
ФПСК-IV-Ф-100-40-10-С.03.000 - Корзина_v18.a3d
-
ФПСК-IV-Ф-100-40-10-С.03.000 СБ _ Корзина.cdw
-
ФПСК-IV-Ф-100-40-10-С.03.000Сп _ Корзина.spw
-
ФПСК-IV-Ф-100-40-10-С.03.001 - Направляющая_v18.m3d
-
ФПСК-IV-Ф-100-40-10-С.03.001 _ Направляющая.cdw
-
ФПСК-IV-Ф-100-40-10-С.03.002 - Дуга_v18.m3d
-
ФПСК-IV-Ф-100-40-10-С.03.002 _ Дуга.cdw
-
ФПСК-IV-Ф-100-40-10-С.03.003 - Носик_v18.m3d
-
ФПСК-IV-Ф-100-40-10-С.03.003 _ Носик.cdw
-
ФПСК-IV-Ф-100-40-10-С.03.004 - Ручка_v18.m3d
-
