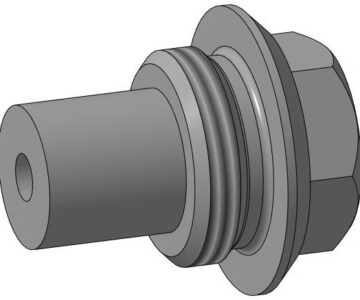

Фильтроотстойники с магнитным уловителем

Фильтроотстойники с магнитным уловителем

Условная пропускная способность 183, Kvs, м.куб / час
Способ присоединения-фланцевое DN 100,мм
Монтажная длина 464 мм
Высота 665 мм
Вес 34, кг

Предназначен для защиты оборудования (теплообменников, насосов, регулирующей автоматики и др. элементов)
систем отопления и водоснабжения. Сочетает в себе функции грязевика, сетчатого, магнитного фильтра и отделителя воздуха.

Конструкция фильтроотстойника обеспечивает выпадение осадка и отложение на магнитных стержнях более 95% загрязнений,
что резко снижает частоту очистки сетки.

Характерной особенностью конструкции фильтроотстойника является небольшая потеря давления на нем, малый вес и монтажная длина,
по сравнению с комбинацией стандартного грязевика и сетчатого фильтра.

Состав: 3d сборка, Вид общий (ВО) Язык документа

Софт: КОМПАС-3D 15.1

Файлы:

Каталог / Инженерные системы / Системы водоснабжения и канализации / Фильтроотстойники с магнитным уловителем

обичайка.m3d
фільтр.m3d
Фланець ДУ100.m3d
Фланець Кришка ДУ100.m3d

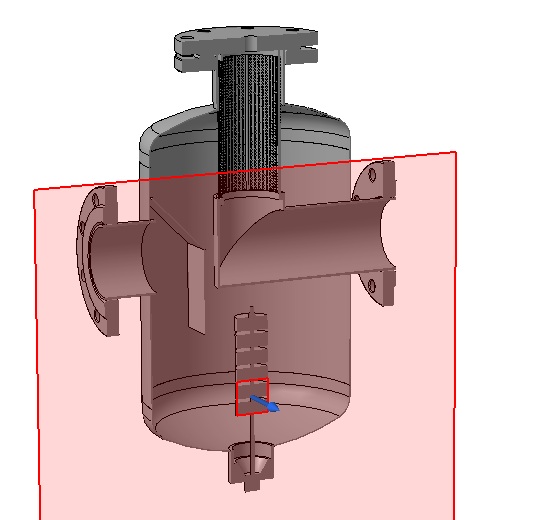

ВІДМУЛЮВАЧ.a3d
креслення.cdw
G 2-50.m3d
бляшка.m3d
ВИХІДНИЙ ПАТРУБОК ВЕРТ.m3d
ВИХІДНИЙ ПАТРУБОК ГОРИЗ.m3d
ВХІДНИЙ ПАТРУБОК.m3d
днище 320 MP.m3d
днище 325 TK.m3d
магніти.m3d
