БЕЛОРУССКИЙ НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
КАФЕДРА «ВОДОСНАБЖЕНИЕ И ВОДООТВЕДЕНИЕ»
Дипломный проект на тему: "Канализация города с населением 63,6 тыс. жителей"
Минск 2020
В данном дипломном проекте запроектирована система водоотведения города для отведения хозяйственно-бытовых и производственных сточных вод.
Город разделен на два района: район А с плотностью населения 120 чел/га, в районе А здания оборудованы водопроводом и канализацией, централизованным горячим водоснабжением с ваннами; район Б с плотностью населения 160 чел/га, здания оборудованы водопроводом и канализацией, и централизованным горячим водоснабжением с водогрейными газовыми колонками. В городе имеются два промышленных предприятия.
В проекте произведены: трассировка и гидравлический расчет сети, построены продольные профили, подобрано оборудование ГКНС и запроектированы очистные сооружения на биологическое удаление биогенных элементов в емкостных сооружениях с активным илом.
В разделе «Техника и технология строительно-монтажных работ» выполнен проект производства работ и организации строительства по строительству канализационного коллектора с подбором соответствующей техники.
В разделе «Строительные конструкции» произведен расчет строительных элементов емкостного сооружения с активным илом.
В разделе «Охрана труда» разработаны вопросы охраны труда, производственной санитарии и пожарной безопасности при строительстве и эксплуатации канализационных очистных сооружений.
В экономической части проекта произведен расчет основных технико-экономических показателей проекта, определена себестоимость очистки 1 м3 сточных вод.

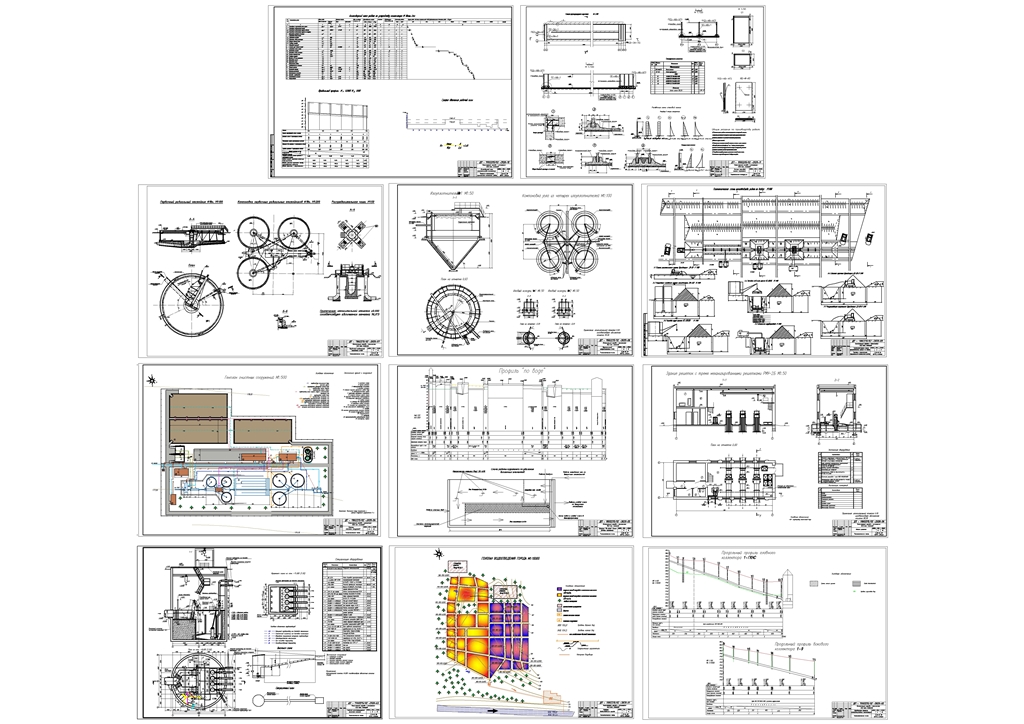

Проект выполнен в части графического материала с использованием программного обеспечения программы AutoCad.
Проект выполнен в соответствии с заданием на проектирование и действующими на территории Республики Беларусь техническими нормативно правовыми актами (ТНПА).
Содержание:
Ведомость объема дипломного проекта
ВВЕДЕНИЕ
ОБЗОР ЛИТЕРАТУРНЫХ ИСТОЧНИКОВ
1 ТЕХНОЛОГИЧЕСКАЯ ЧАСТЬ
1.1 Определение расчётных расходов сточных вод
1.1.1 Определение расчётных расходов сточных вод от населения города
1.1.2 Определение расчётных расходов сточных вод от промпредприятий
1.2 Составление таблицы притока сточных вод по часам суток
1.3 Выбор системы и схемы водоотведения
1.4 Трассировка сети водоотведения
1.5 Гидравлический расчёт канализационной сети города
1.5.1 Определение расчётных расходов на участках сети
1.5.2 Определение начальной глубины заложения водоотводящей сети
1.5.3 Гидравлический расчет канализационных коллекторов
1.6 Подбор напорных водоводов и насосного оборудования главной насосной станции
1.7 Описание запроектированной сети
1.8 Проектирование и расчет канализационных очистных сооружений
1.8.1 Определение основных расчетных параметров очистной станции
1.8.1.1 Определение расчётных расходов сточных вод
1.8.1.2 Определение концентрации загрязняющих веществ сточных водах
1.8.1.3 Определение эквивалента населения
1.8.1.4 Определение требуемой степени очистки сточных вод
1.8.2 Выбор и обоснование метода очистки сточных вод
1.8.3 Расчет канализационных очистных сооружений
1.8.3.1 Приемная камера очистных сооружений
1.8.3.2 Расчёт решёток
1.8.3.3 Расчёт песколовок
1.8.3.4 Песковые площадки
1.8.3.5 Расчёт и проектирование первичных отстойников
1.8.3.6 Расчет сооружений биологической очистки с учетом необходимого удаления азота и фосфора
1.8.3.7 Расчёт аэрационных систем сооружений биологической очистки с активным илом
1.8.3.8 Расчёт вторичных отстойников
1.8.3.9 Расчёт сооружений по обработке осадка сточных вод
1.8.3.10 Расчёт илоуплотнителей
1.8.3.11 Обезвоживание сырых осадков
1.8.3.12 Расчёт площадки для складирования кека
1.8.3.13 Резервные иловые площади
1.8.3.14 Расчёт сооружений по обеззараживанию сточных вод
1.9 Компоновка генплана очистных сооружений и проектирование
высотной схемы станции очистки сточных вод
1.9.1 Компоновка генплана очистных сооружений
1.9.2 Проектирование высотной схемы станции очистки сточных вод
2 ТЕХНОЛОГИЯ И ОРГАНИЗАЦИЯ СТРОИТЕЛЬНО-МОНТАЖНЫХ
РАБОТ
2.1 Общая часть
2.2 Состав работ и технологическая последовательность устройства канализационного коллектора
2.3 Техническая характеристика труб и их соединения
2.4 Определение размеров траншеи для укладки трубопровода
2.5 Размеры котлована под колодец и камер, устраиваемых на сети
2.6 Определение поперечных размеров кавальера подстилающего грунта
2.7 Определение размеров снятия растительного грунта при устройстве траншеи землеройными машинами
2.8 Определение поперечных размеров кавальера растительного грунта
2.9 Определение объемов грунта, подлежащих разработке при строительстве трубопровода
2.9.1 Объем снимаемого растительного грунта
2.9.2 Объем подстилающего грунта для устройства траншеи
2.9.3 Объем приямков
2.9.4 Объем котлавана под колодец
2.9.5 Объем грунта, подлежащий вывозу с места разработки траншеи
2.10 Разработка и перемещение растительного грунта
2.11 Разработка подстилающего грунта
2.12 Устройство приямков
2.13 Подбор крана
2.14 Монтаж камер
2.14.1 Устройство оснований под камеру
2.14.2 Устройство днища камеры
2.14.3 Устройство стенок камеры
2.14.4 Устройство ж/б плит перекрытия
2.14.5 Устройство лотков
2.14.6 Устройство люков в камерах
2.15 Укладка труб. Заделка стыков
2.16 Изоляционные работы
2.17 Гидравлическое испытание трубопроводов
2.18 Засыпка траншеи бульдозером с одновременным уплотнением грунта
2.19 Промывка трубопровода
2.20 Разравнивание излишков грунта
2.21 Рекультивация растительным грунтом
2.22 Сводная таблица состава работ, комплект машин и технологическая последовательность выполнения работ по срокам выполнения
2.23 Определение коэффициента неравномерности движения рабочей силы
3 СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ
3.1 Расчет стенки сборного железобетонного прямоугольного подземного резервуара
3.2 Определение расчетных нагрузок
3.3 Определение максимальных изгибающих моментов в расчетных сечениях по высоте панели
3.3.1 Резервуар в стадии испытания (от давления жидкости)
3.3.2 Резервуар в стадии эксплуатации (от давления грунта)
4 ОХРАНА ТРУДА
4.1 Техника безопасности
4.1.1 Требования к устройству и эксплуатации канализационных очистных сооружений сооружений
4.2 Производственная санитария
4.3 Пожарная безопасность
5 ЭКОНОМИЧЕСКАЯ ЧАСТЬ
5.1 Исходные данные
5.2 Определение величины капиталовложений
5.3 Определение ежегодных эксплуатационных издержек
5.3.1 Определение амортизационных отчислений
5.3.2 Определение стоимости материалов
5.3.3 Расчет стоимости электроэнергии
5.3.4 Определение величины заработной планы
5.3.5 Определение налоговых отчислений на заработную плату
5.3.6 Определение других видов налоговых отчислений
5.3.7 Определение прочих расходов
5.4 Определение удельной себестоимости
ЗАКЛЮЧЕНИЕ
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ
