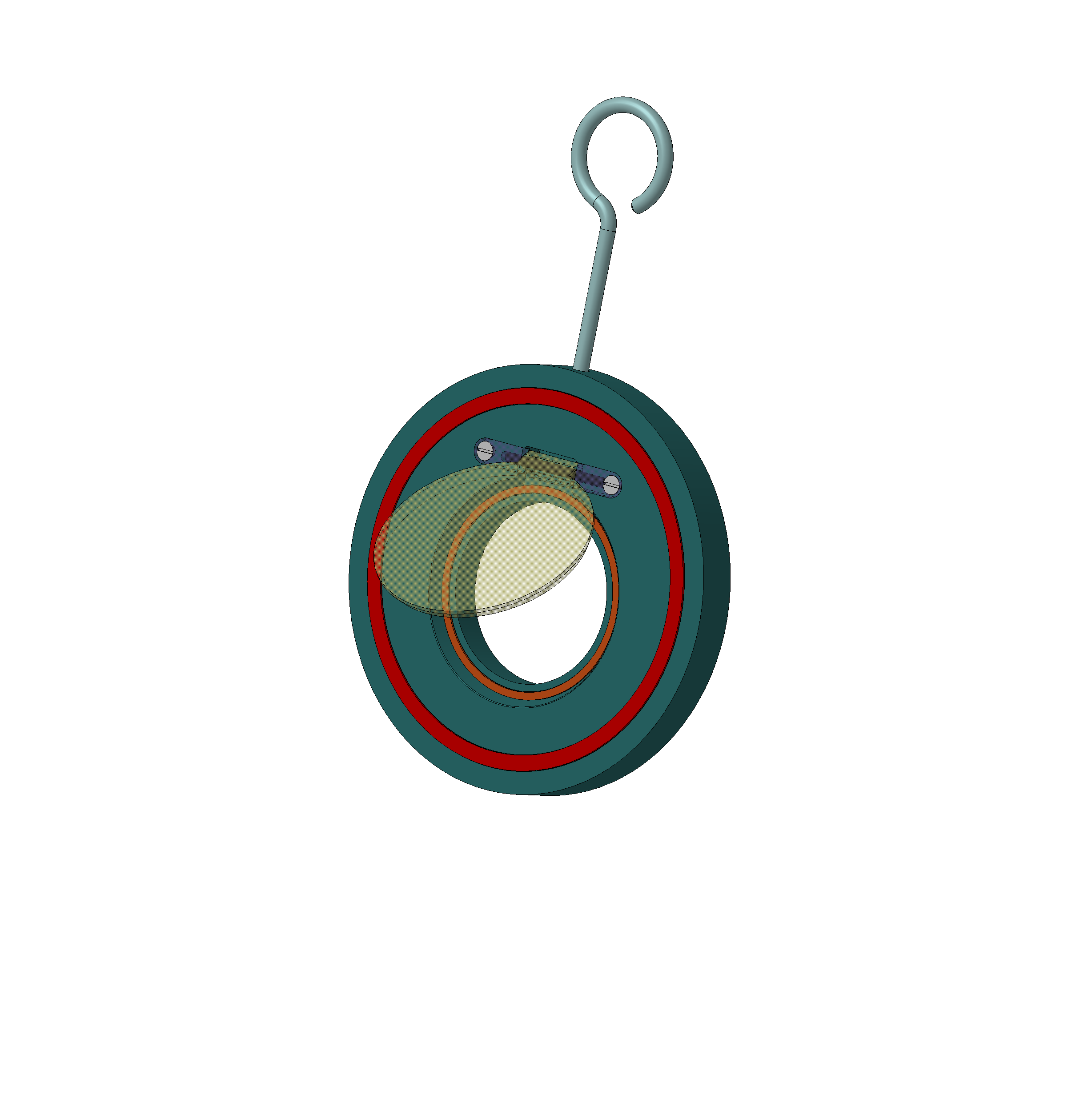

Клапан обратный межфланцевый Dу=100мм.

Клапан обратный межфланцевый. Используется в системах отопления и водоснабжения для предотвращения обратного потока жидкости.
Характеристики:
- рабочее давление 1,0 МПа (10 бар);
- максимальная температура +100ºC;
- Условный диаметр трубопровода Ду=100мм.

Состав: 3D Сборка Язык документа

Софт: КОМПАС-3D 14 SP2

Сайт: www

Просмотр файлов
Фланец D=100мм не ГОСТ.m3d
Диск поворотный.m3d
Клапан обратный межфланцевый
Кольцо уплотнительное.m3d
Кольцо уплотнительное внутреннее.m3d
Корпус.m3d
Крючок.m3d
Ось.m3d
Планка прижимная.m3d
