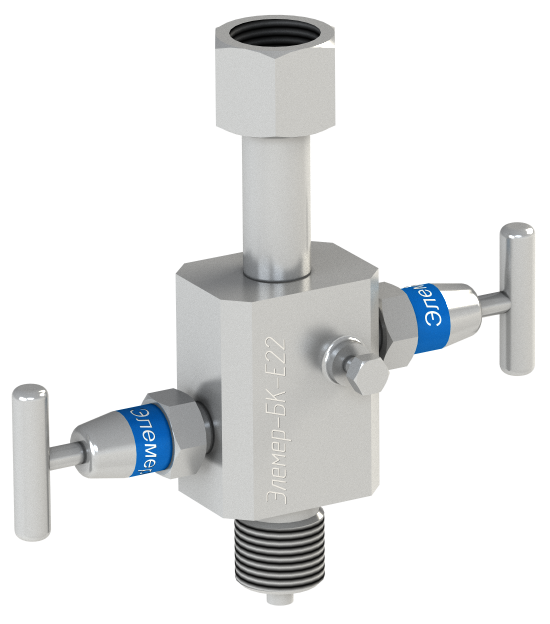

Клапанный блок ЭЛЕМЕР-БК (Серия Е)

Используются в системах автоматического контроля при подключении датчиков давления к импульсным линиям. Также они нашли применения в системах регулирования и контроля различными технологическими процессами.

Технические характеристики
- Возможность подключения метрологического оборудования - 2х вентильный
- Модель E22
- Тип присоединяемого датчика давления - датчики штуцерного присоединения М20×1,5; G 1/2 (соединение импульсных линий)
- Присоединение к процессу - резьбовое подключение импульсных линий со стороны подвода среды; наружная М20×1,5 (возможны другие варианты резьбы)
- жидкость, пар, газ (в т.ч. газообразный кислород и кислородсодержащие смеси);
- давление рабочей среды до 40 МПа;
- температура рабочей среды –60...+170 °С;
- предельные значения температур окружающего воздуха при эксплуатации –50...+70 °С;
- материал корпуса — 12Х18Н10Т.

Состав: Габаритная 3D модель Язык документа

Софт: STEP / IGES AP214

Файлы:
Элемер-БК-Е22.stp
